SPEZIFIKATIONEN
2-2
HyPerformance HD4070
Betriebsanleitung

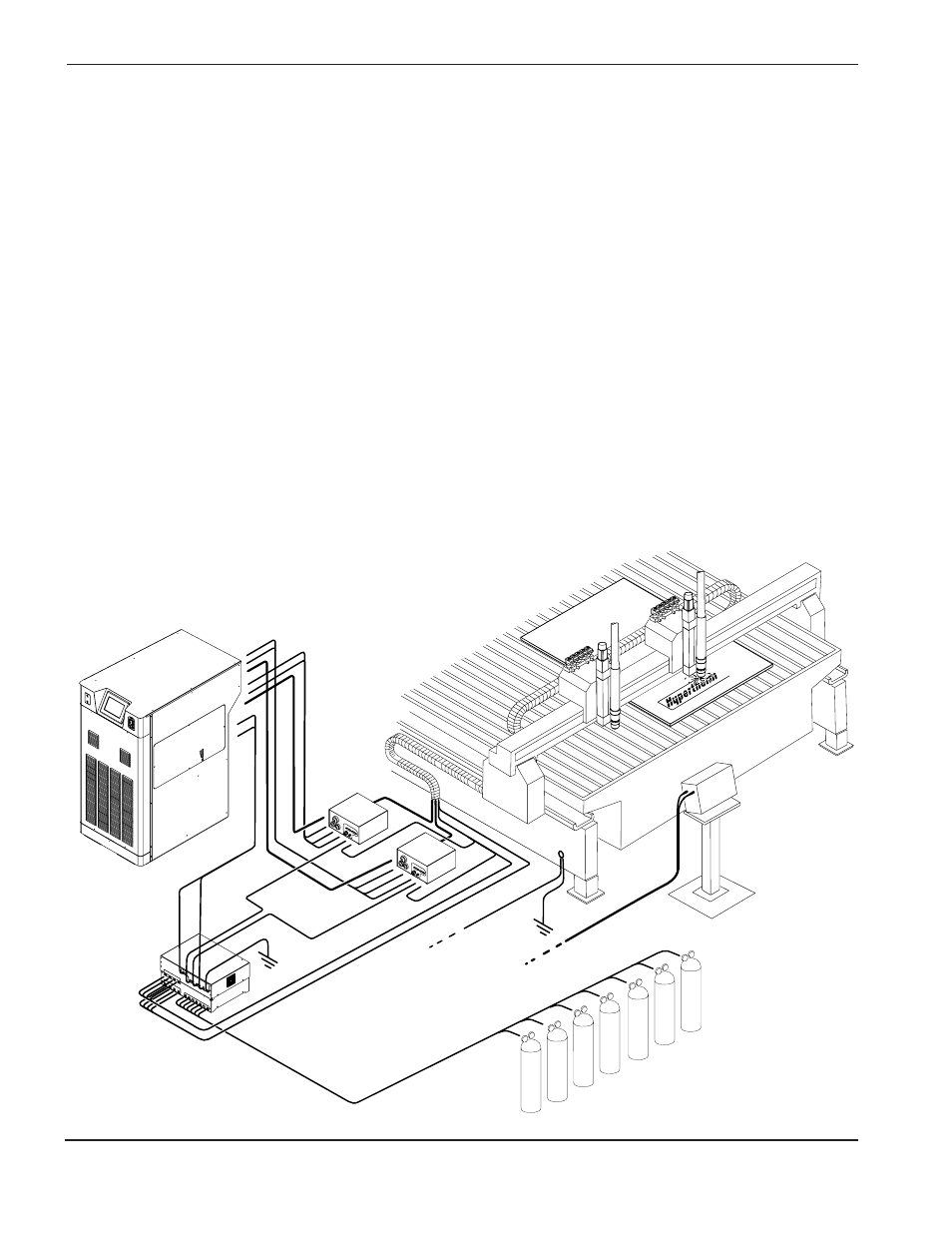

Anlagenbeschreibung
Allgemeines
Die HD4070 ist eine vollautomatische 200-Ampere-Plasmaschneidanlage, die vom Bediener minimale Eingaben
und Regelung erfordert. Der Bediener verwendet den HD4070-Berührungsbildschirm (oder die CNC) zur Eingabe
des zu schneidenden Materials und der Dicke. Die HD4070-Anlage wählt und reguliert automatisch den
erforderlichen Strom sowie das Gas zur Schnittoptimierung, einschließlich Amperezahl, Gas und Gasdurchflussrate.
Stromquelle
In der Stromquelle sind zwei 100-Ampere-, 15 kHz-Chopper untergebracht, die bis zu 200 A konstante
Gleichstrom-Ausgangsleistung erzeugen. Die HD4070-Stromquelle liefert die Energie zum Schneiden von 12 mm
dickem, unlegiertem Stahl bei bis zu 3125 mm/min.
Maschinenbrenner
Der Maschinenbrenner kann 12 mm dicken, unlegierten Stahl bei 3125 mm/min. schneiden. Die maximale
Produktionsschneidekapazität des Brenners beträgt 19 mm bei HyDefinition- und 25 mm bei konventionellem
Schneiden. Alle Schnitte müssen auf der Plattenoberfläche beginnen und enden, um die extra-lange Standzeit von
Verschleißteilen zu gewährleisten.
4070.97
