WARTUNG
HyPerformance HD4070 Betriebsanleitung 5-29
J 1
D1 D2
D5
TP1 TP5 TP3 TP2 TP4

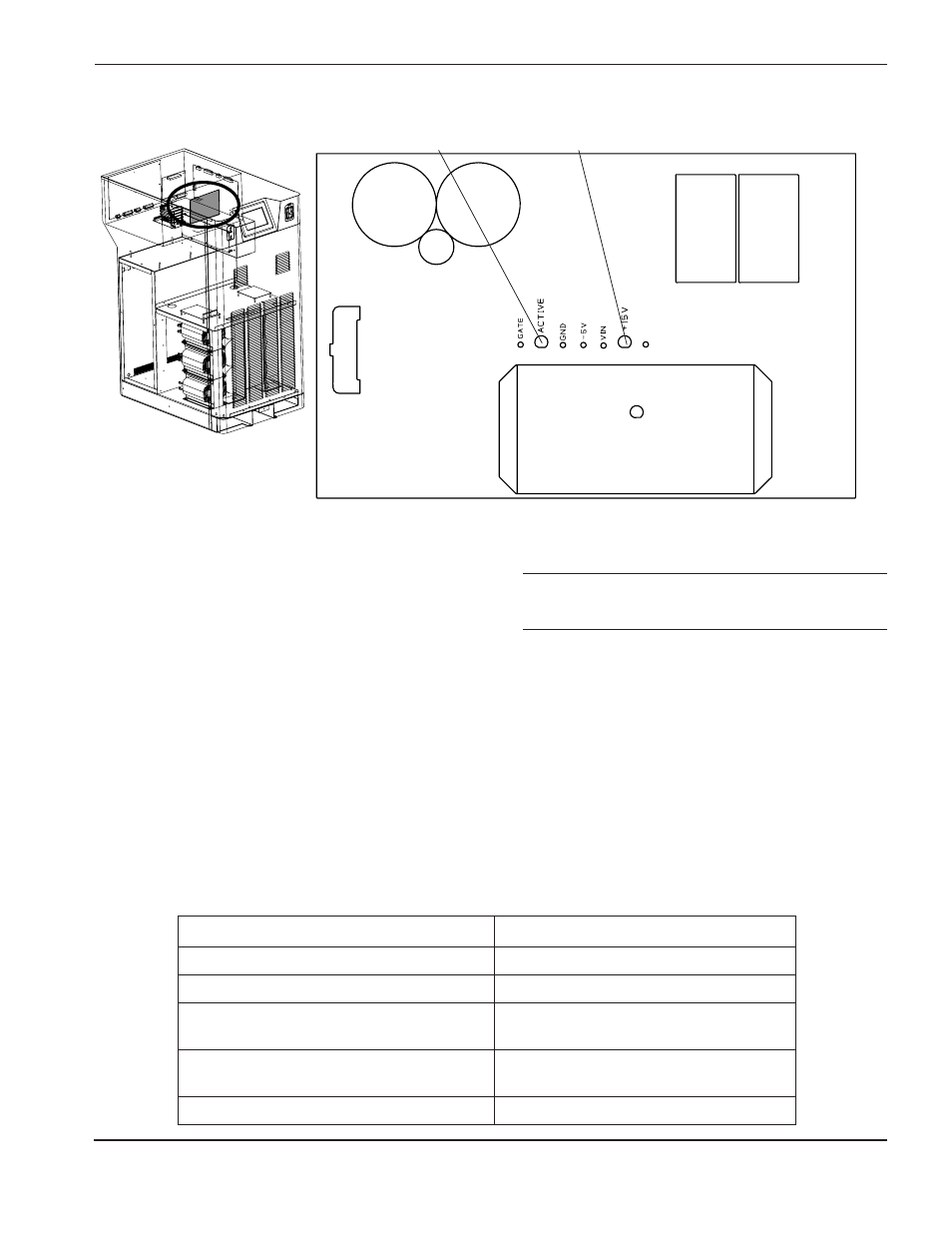

Startschaltkreis-Baukarte PCB2
Betrieb
Der Startkreis ist ein Schnellschalter, der den Pilotlichtbogenstrom schnell von der Düse zum Werkstück überträgt.
Dieser Kreis erfüllt zwei Funktionen:
1. Er ermöglicht den schnellen Fluß des anfänglichen Pilotlichtbogenstroms durch das Pilotlichtbogenkabel mit
geringer Impedanz.
2. Nachdem der anfängliche Pilotlichtbogenstrom erzeugt wurde, erhöht der Startkreis die Impedanz zum
Pilotlichtbogenverbraucher, um die Übertragung des Lichtbogenstroms auf das Werkstück zu unterstützen.
Siehe Schaltplan auf der folgenden Seite.
Pilotlichtbogen-Strompegel
Der Pilotlichtbogen-Strompegel ändert sich abhängig vom ausgewählten Prozeß und Lichtbogen-Strompegel.
Siehe folgende Tabelle.
L ED-Liste der Pilotlichtbogen-Steuer-Baukarte
LED Beschreibung des Signals/Funktion
D1 Pilotlichtbogen aktiv
D2 +15 Volt Stromanzeige
Prozess Pilotlichtbogenstrom
Markierung 10 A
30/45-Ampere-Prozess 20 A
80-Ampere-Prozess 20 A – unlegierter Stahl
25 A – legierter Stahl
130-Ampere-Prozess 30 A – unlegierter Stahl
35 A – legierter Stahl und Aluminium
200-Ampere-Prozess 40 A
D1
IGBT Ausgang D2
+15 V Gleichstrom
