SPEZIFIKATIONEN
2-12
HyPerformance HD4070
Betriebsanleitung
Höhenverstellung für X-Y Maschinen
Elektrische Anforderungen
Motor ..............................................................................................+ 2,48 VDC, zweiphasig (3,3 A per Phase)
Endschalter ....................................................................................+ 24 VDC
Höhenverstellung-Steuerfunktionen
Motor ..............................................................................................Schritt
Motorantrieb ...................................................................................Schritt, konstanter Abkippstrom
Höhenverstellungs-Rückkopplung .................................................Codiereinrichtung
Höhenverstellung-Endschalter .......................................................keiner, Hochziehposition über Menü eingestellt
Max. Z-Achsen-Geschwindigkeit....................................................508 cm/min
Max. Z-Achsen-Hub .......................................................................203 mm

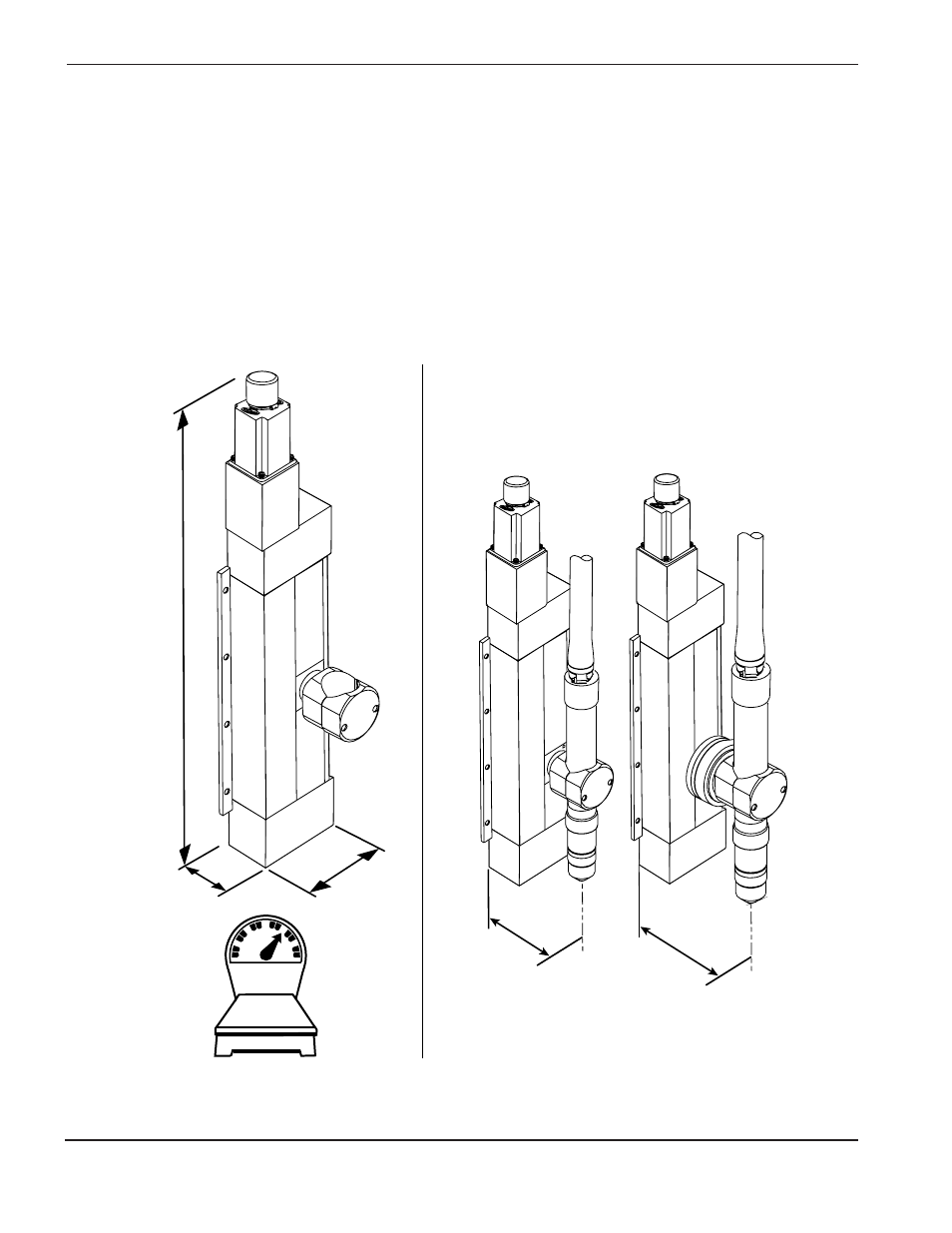

Brennermontage-Abmessungen
Ohne
Abknickvorrichtung
Mit
Abknickvorrichtung
554 mm
71 mm
127 mm
8,2 kg
119 mm
164 mm
Anmerkung:
Die Klammer sollte so tief wie möglich am Brennerschaft sitzen, ohne jedoch die
Schnellkupplung zu berühren, um die Vibration an der Brennerspitze zu minimieren.
