ANSCHLÜSSE
7

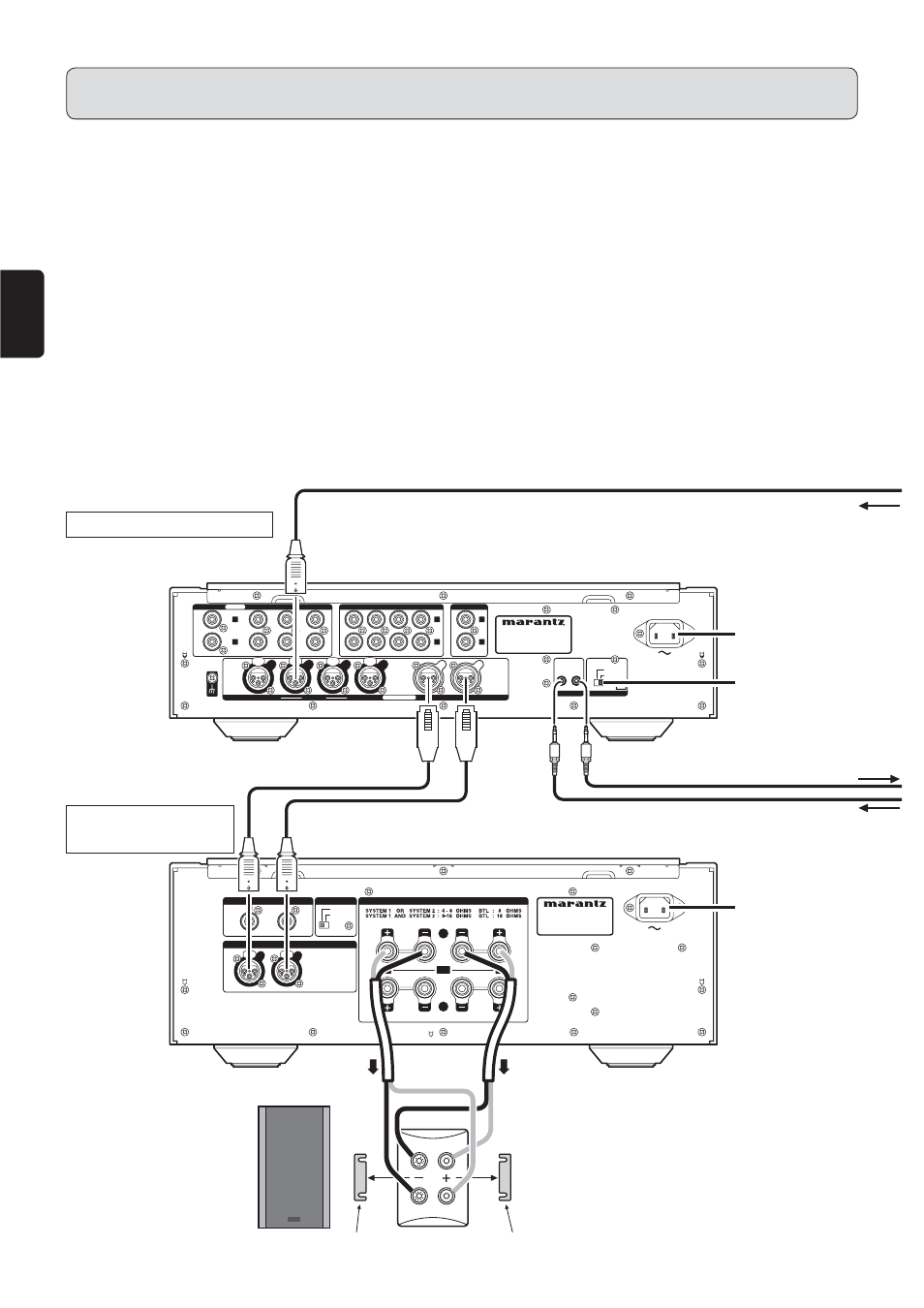

2. Anschlussbeispiel: Stereo-Anschluss von vollständigen Doppelverstärkern
q Die beiden Verstärker sind durch ein Flexibles Steuerbussystem zur synchronen Verwendung verbunden. Für einen Anschluss
des Flexiblen Steuerbussystems schließen Sie sie mit im Handel erhältlichen monauralem
⇔ monauralem Ministecker oder
Stereo
⇔ Stereo Ministecker an, wie unter Flexibles Steuerbussystem (Seite 26) beschrieben.
w Stellen Sie die ID-Nummern so ein wie es unter „EINSTELLUNG DER ID-NUMMERN“ (Seite 27) beschrieben ist. Wenn der
ID 1Verstärker betrieben wird, arbeitet der ID 2 Verstärker synchron.
e Schließen Sie den analogen Ausgang des CD-Players etc. an die Eingangsbuchsen beider Vorverstärker im linken Kanal an.
Da beide Vorverstärker im Doppelverstärkermodus als monaurale Vorverstärker arbeiten, benutzen Sie nicht die Eingangsbuchsen
im rechten Kanal dieser Geräte.
¶
Über Vollständige Doppelverstärker
Der von Marantz vorgeschlagene Doppelverstärkeranschluss ist eine hochentwickelte Technik, die die Tonqualität verbessert. Die
Niedrigton-und Mittelton-/Hochton-Verstärker sind getrennt und unabhängig vom Vorverstärker. Störungen zwischen niedrigen und
mittleren/hohen Tönen werden somit auf ein Minimum beschränkt. So kann ein breiter Tonbereich wiedergegeben werden.
Hinweis:
Lautsprechsysteme, die unter Verwendung eines vollständigen Doppelverstärkeranschlusses angeschlossen werden, müssen Do
ppelverstärkeranschlüsse unterstützen. Vor dem Anschluss Ihrer Lautsprecher lesen Sie dies im mitgelieferten Benutzerhandbuch
nach oder kontaktieren Sie den Hersteller um herauszufinden, ob sie eine Doppelverstärkerverbindung unterstützen.
