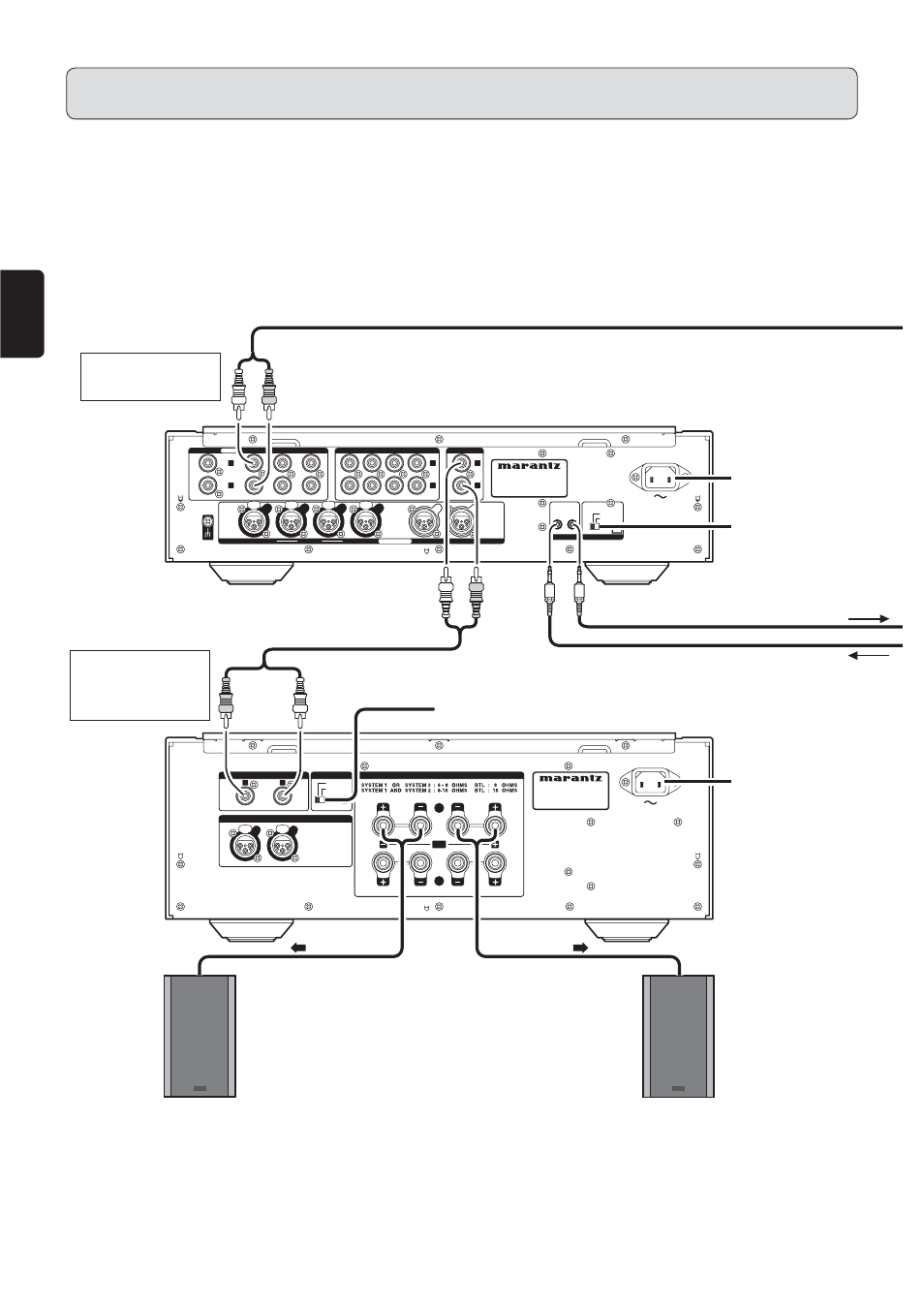

3. Anschlussbeispiel: Grundanschluss für 5.1 Mehrkanalwiedergabe
q Die drei Einheiten werden mit einem Flexiblen Steuerbussystem angeschlossen. Für den Anschluss über das Flexible
Steuerbussystem bereiten Sie 3 Audio-Anschlusskabel vor, wie auf Seite 26 Flexibles Steuerbussystem beschrieben.
w Stellen Sie die ID-Nummern für die drei Verstärker so ein, wie es unter „EINSTELLUNG DER ID-NUMMERN“ (Seite 27)
beschrieben ist.
Wenn der ID 1 Vorverstärker betrieben wird, arbeiten die Vorverstärker ID 2 und ID 3 synchron.
e Schließen Sie die Ausgänge der Player, die analoge 5.1 Ausgangskanäle haben an jeden der drei Vorverstärker an.
r Für die Verwendung eines aktiven Subwoofers, finden Sie Hinweise zum Anschluss im Handbuch des Subwoofers.
