Seite 8

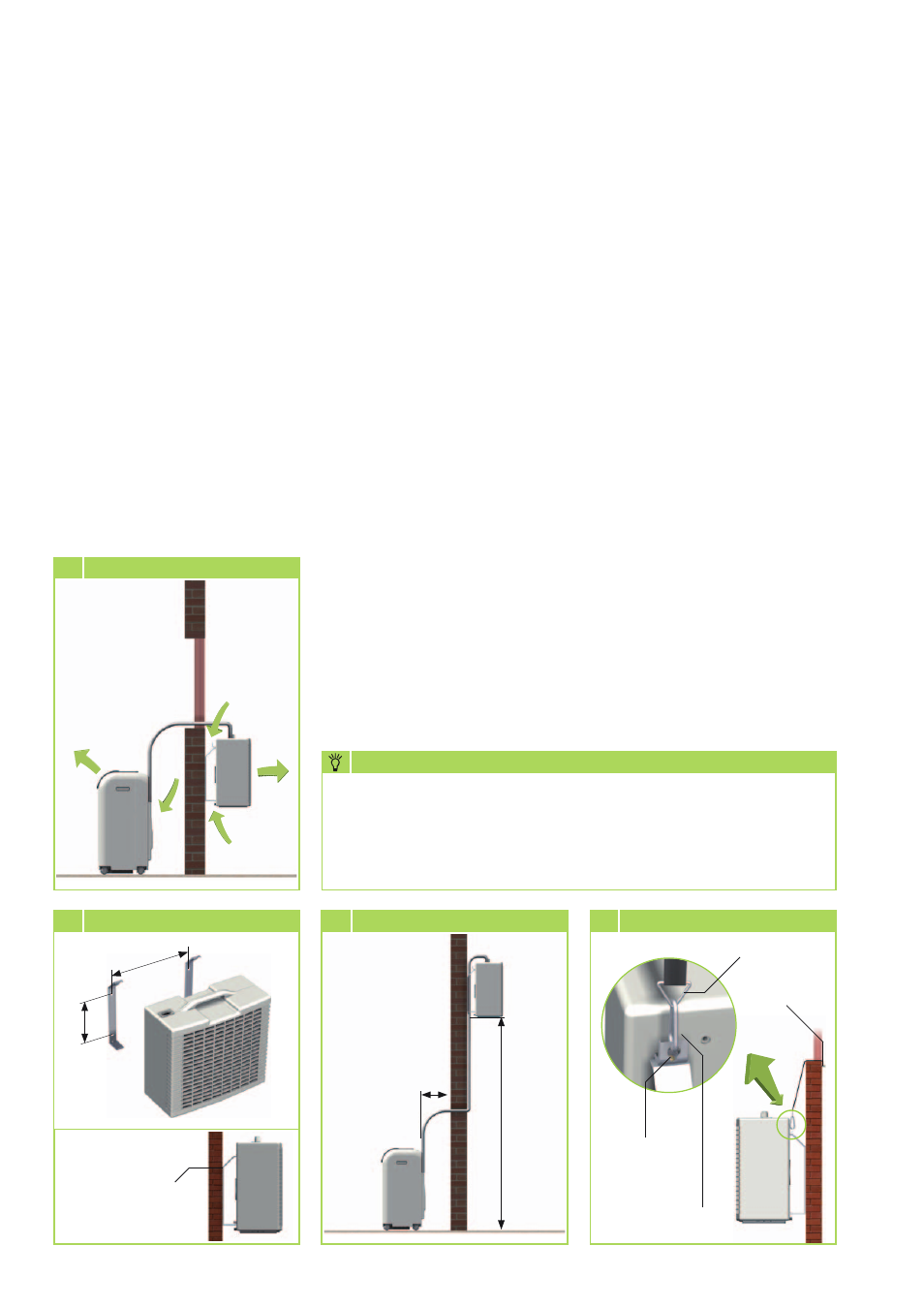

Montage an der Außenwand mit
Wandhalterung
■
Befestigen Sie die mitgeliefer-
ten Wandhalterungen an der
Wand.
■
Hängen Sie das Außenteil in
die Wandhalterungen ein, und
sichern Sie es mit den mitge-
lieferten Schrauben M4
(Bild 4 und 5)
.
Die Wandhalterungen können
mit den mitgelieferten Befesti-
gungselementen (Dübel 6 mm
und Schrauben) befestigt
werden.
Außenwandmontage mit
Befestigungsriemen
Die Befestigung des Außenteiles
mit Hilfe der Befestigungsriemen
ist eine weitere Möglichkeit, das
Außenteil an einer Wand oder
Brüstung im Außenbereich zu
montieren.
■
Hängen Sie die Wandhalte-
rungen am Außenteil ein und
befestigen Sie diese mit den
Schrauben (M4).
■
Hängen Sie ein Ende der
Befestigungsriemen mit dem
Karabinerhaken in die Befesti-
gungsösen am Außenteil ein.
■
Hängen Sie das andere Ende
der Befestigungsriemen in die
bauseitig an der Wand oder
Brüstung anzubringenden
Ösenschrauben ein (Bild 7).
Auf ausreichende Festigkeit
achten.
20 cm
max. 1,8 m
Karabinerhaken
Befestigungsöse
Sicherheits-
schraube M4
Ösen-
schraube
Sicherheits-
schraube M4
353 mm
220 mm
Sollten diese für die Beschaffen-
heit der Wand nicht geeignet
sein, so sind Befestigungs-
elemente mit ausreichender
Haltekraft bauseitig zu stellen.
Achten Sie bei der Montage
darauf, dass die Zuleitung nicht
belastet wird und die Isolierung
keinen Schaden nimmt.
Halten Sie die Mindestabstände
ein. Der Luftaustritt des Innen-
gerätes und des Außenteiles darf
nicht versperrt werden.
Montagehöhe
Das Außenteil (Unterkante) darf
max. 1,8 m oberhalb der Aufstell-
ebene des Innengerätes montiert
werden (Bild 6). Wird das Außen-
teil unterhalb der Aufstellebene
des Innengerätes montiert, darf
eine Höhendifferenz von 1,5 m
nicht überschritten werden.
4 Notwendige Luftzirkulation
5
Abstände Montagehalterung
6 Max. Montagehöhe
7 Montage mit Befestigungsriemen
Je nach Witterung kann aus dem Kondensatablauf an der Rückseite
des Außenteiles Kondenswasser laufen. Dies ist ein normaler Vor-
gang. Wählen Sie den Montageort des Außenteiles so, dass durch
das auslaufende Wasser keine Schäden entstehen können oder ver-
binden Sie den Anschluss mit einem Ablauf.
HINWEIS
