Verbindungsleitung
■ Das Gerät kann bei ordnungs-
gemäßer Ausführung der
Arbeiten ca. 7 mal getrennt
und wieder verbunden werden,
ohne das ein nennenswerter
Rückgang der Kühlleistung zu
erwarten ist.
Folgende Vorgehensweise ist
dabei einzuhalten:
1. Schalten Sie das Gerät ab.
2. Ziehen Sie den Netzstecker
aus der Steckdose.
3. Entfernen Sie die 2 Schrauben
der Abdeckung auf der Rück-
seite des Gerätes (Bild 8).
4. Ziehen Sie die Abdeckung
vom Gerät.
5. Schrauben Sie die Befesti-
gungsschelle der Verbindungs-
leitung ab (Bild 9).
6. Drücken Sie auf die seitliche
Lasche der Steckverbindung
und ziehen Sie den Stecker aus
der Buchse (Bild 9).
7. Entfernen Sie das Oberteil der
Halterung durch Herausdrehen
der beiden Schrauben
(Bild 9)
.
8. Ziehen Sie den Kondensatab-
laßschlauch ab (Bild 9).
9. Schrauben Sie die linke Über-
wurfmutter mit dem beilie-
genden Maulschlüssel SW 24
ab. Halten Sie dabei mit dem
zweiten Maulschlüssel SW
21 am unteren Kupplungsteil
gegen (Bild 10, Seite 10).
Die Verbindungsleitung ist
durch Schnellkupplungen mit
dem Innengerät verbunden.
Diese bieten die Möglichkeit,
die Verbindungsleitung zu
Montagezwecken vom Innen-
gerät zu trennen, ohne das
Kältemittel verloren geht.
Das Gerät muss während des
gesamten Vorganges vom Netz
getrennt sein! Es darf erst wie-
der in Betrieb genommen wer-
den, wenn alle Verbindungen
wieder hergestellt und geprüft
sind. Die Befestigungen und
alle Abdeckungen müssen zu-
vor wieder angebracht sein.
ACHTUNG
Verbindungsleitung
Befestigungsschelle
Steckerverbindung
Kondensatschlauch
Befestigungsschelle

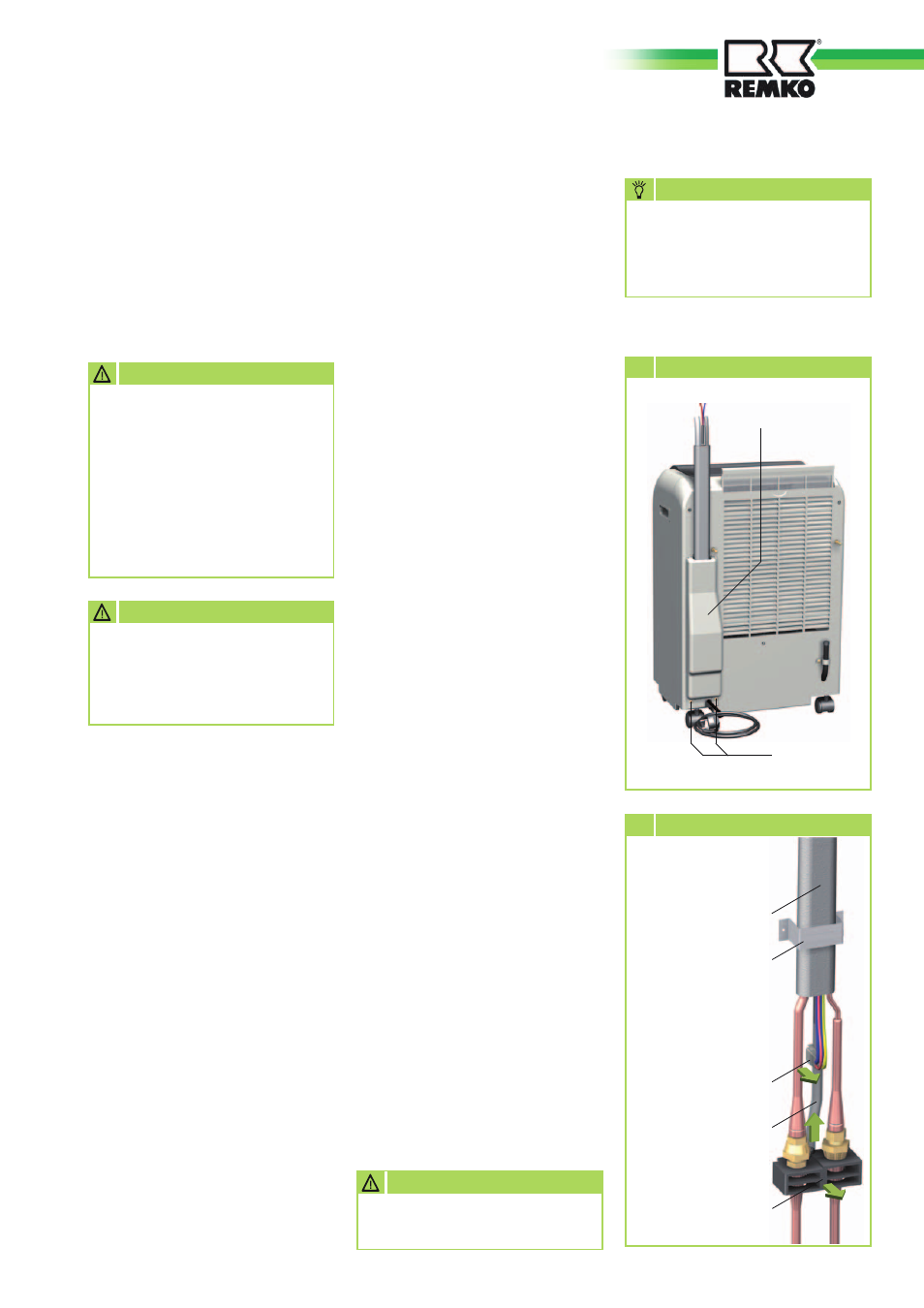

9 Demontage - Verbindungsleitung
Aus dem Kondensatablaß-
schlauch kann evtl. noch
vorhandene Restflüssigkeit
austreten.
HINWEIS
Abdeckung
Schrauben
8 Rückansicht - Innengerät
Drehen Sie niemals den
starren, unteren Teil.
ACHTUNG
Hinweise zum Trennen der
Verbindungsleitung:
■ Trennen Sie die Geräte nur
unmittelbar vor der Montage
und lassen Sie die Geräte nur so
lange getrennt, wie unbedingt
nötig.
■ Bevor die Leitungen wieder
verbunden werden, ist sicher-
zustellen, dass kein Schmutz,
Feuchtigkeit oder sonstige
Fremdkörper die Funktion der
Schnellkupplungen beein-
trächtigen.
■ Montieren Sie auf jeden Fall die
Befestigungsschelle nachdem
die Leitungen verbunden sind.
■ Das Trennen und Verbinden der
Leitungen darf nur durch auto-
risiertes Fachpersonal erfolgen.
Beim Verbinden oder Trennen
der Verbindungsleitung, muss
die entsprechende Schutzaus-
rüstung getragen werden.
ACHTUNG
