Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation
■ Zur Installation der Gesamt-
anlage sind die Betriebsanlei-
tungen des Innengerätes und
des Kaltwasser-Erzeugers bzw.
Heizungs- oder Wärmepum-
penanlage zu beachten.
■ Die Innengeräte und Kaltwas-
ser-Erzeugers bzw. Wärmepum-
pensystem arbeiten eigenstän-
dig. Eine Verbindungsleitung
untereinander ist nicht erforder-
lich.
■ Bringen Sie das Gerät in der
Originalverpackung so nah wie
möglich an den Montageort.
Sie vermeiden so Transport-
schäden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet. (Siehe
Abschnitt „Mindestfreiräume“).
■ Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-/
Kältestrahlung.
Die Montage in der Nähe von
Wärme-/Kältestrahlungen
reduziert die Geräteleistung.
■ Heben Sie das Gerät an den
Ecken und nicht an den Medi-
um- oder Kondensatanschlüs-
sen an.
■ Die Mediumanschlussleitungen,
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Ggf. ist auch die Kon-
densatleitung zu isolieren.
In kombinierten Anlagen mit
Kühl- und Heizbetrieb sind die
Anforderungen der aktuellen
Energie-Einspar-Verordnung
(En EV) zu beachten.
■ Schotten Sie offene Leitungen
gegen den Eintritt von Schmutz
ab und knicken oder drücken
Sie nie die Leitungen ein.
■ Vermeiden Sie unnötige Bie-
gungen.
Sie minimieren so den Druck-
verlust in den Leitungen.
■ Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■ Befestigen Sie elektrische Lei-
tungen stets ordnungsgemäß in
den Elektroklemmen. Es könnte
sonst zu Bränden kommen.
■ Für Wartungsarbeiten am
Schaltkasten bzw. an der Ventil-
baugruppe sind entsprechende
Freiräume vorzusehen.
■ Montieren Sie die Ventilbau-
gruppe oder andere Anbauteile
erst nach erfolgter Installation
des Innengerätes.
Wahl des Installationsortes
Wand-/Deckentruhe KWK -4R
Das Gerät ist für eine senkrechte
Wandmontage, z.B. unterhalb von
Fenstern, konzipiert.
Es ist aber auch im oberen Wand-
bereich (max. 1,25 m Oberkante
Fußboden) einsetzbar.
Das Gerät ist ebenfalls für eine
waagerechte Deckenmontage
konzipiert. Hierbei ist besonders
die Kondensatabführung zu
beachten (Siehe Kapitel „Konden-
satanschluss“).
Anschlussvarianten
Die folgenden Anschlussvarianten
für die Medium-, Kondensat- und
Steuerleitungen können genutzt
werden.
Montagematerial
Das Innengerät wird mittels 4
bauseitig zu stellenden Schrauben
befestigt.

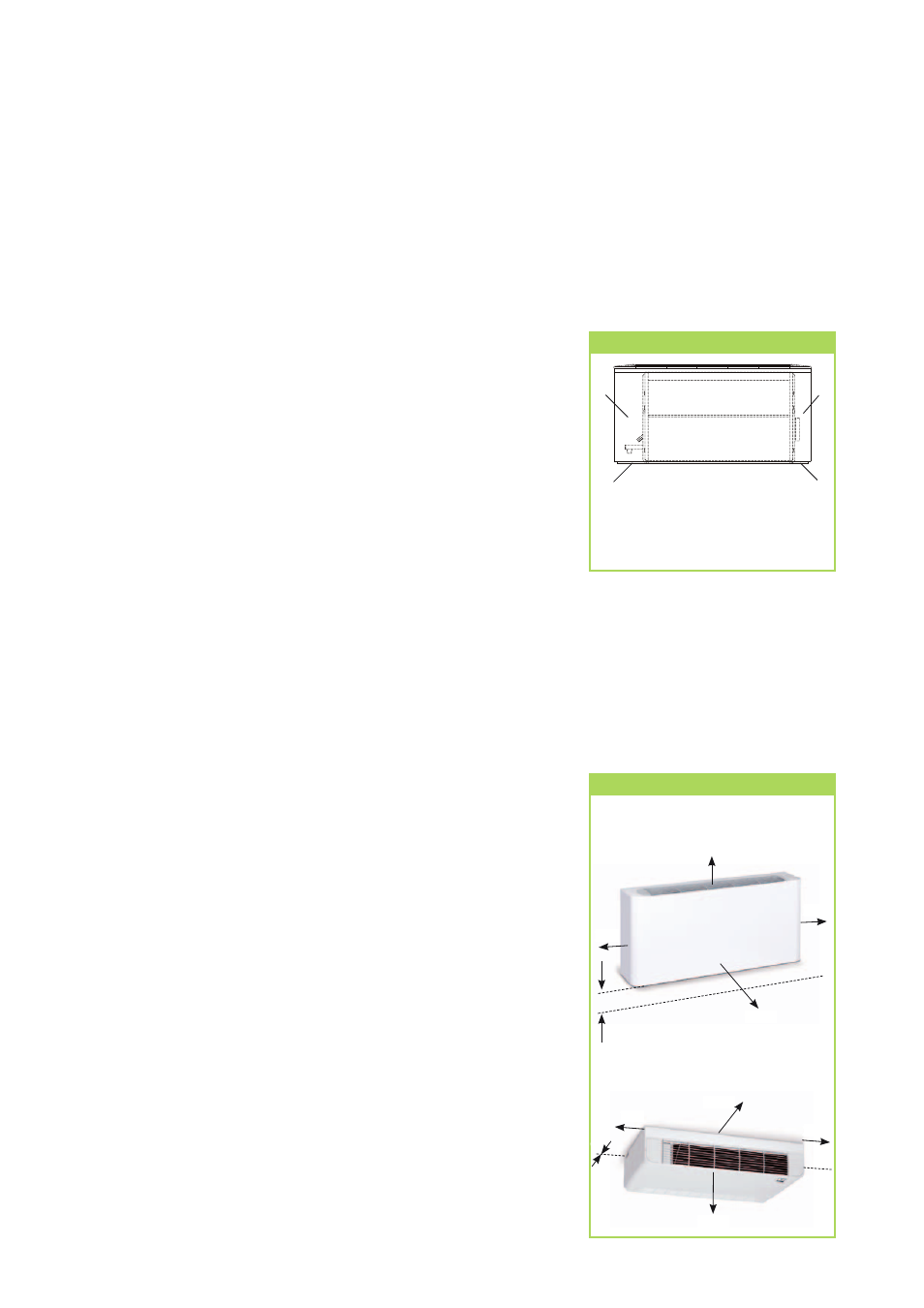

Anschlussvarianten
3
1
4
2
1 Abgang durch die Wand links
2 Abgang durch die Wand rechts
3 Abgang durch den Boden links
4 Abgang durch den Boden rechts
Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und Repa-
raturarbeiten innerhalb der Zwi-
schendecke und zum anderen für
die optimale Luftverteilung der
Abdeckung vorzusehen.
Mindestfreiräume
KWK 100-4R bis 400-4R
Wandmontage mit Bodenabstand
KWK 100-4R bis 400-4R
Deckenmontage mit Lufteintrittssockel
1000
1000
300
300
Min. 100
1000
1000
300
0
300
