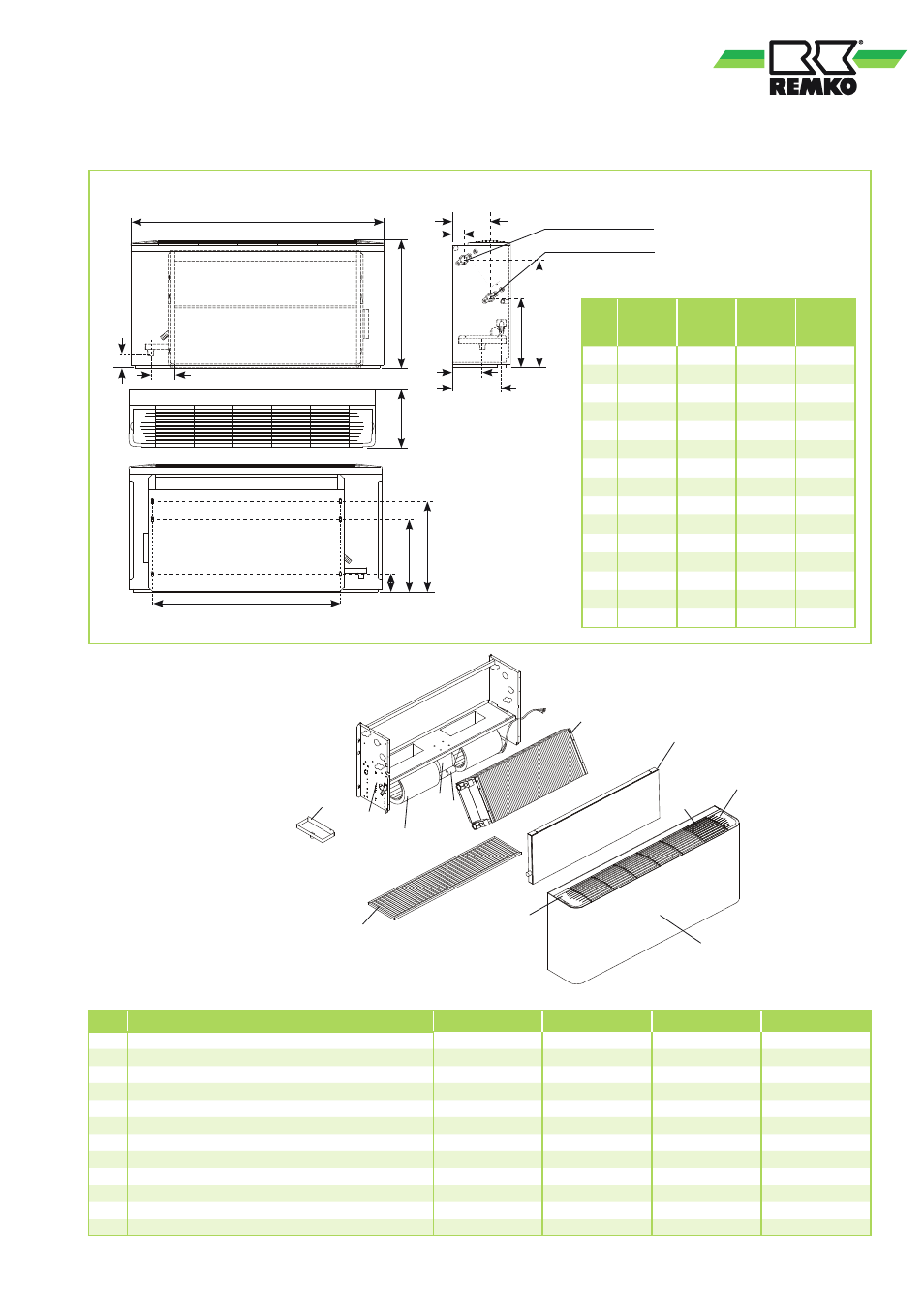

Geräteabmessungen
KWK 100-4R bis 400-4R
Alle Angaben in mm
C
M
N O
L
Austritt Kühlen/Heizen
Eintritt Kühlen/Heizen
E H
I
F
J
K
G
B
D
A
KWK
100-
4R
KWK
150-
4R
KWK
250-
4R
KWK
400-
4R
A 660 810 960 1110
B 480 480 480 480
C 220 220 220 220
D 70 70 70 70
E 95 95 95 95
F 249 249 249 249
G 393 393 393 393
H 96 96 96 96
I 185 185 185 185
J 42 42 42 42
K 156 156 156 156
L 415 565 715 865
M 70 70 70 70
N 275 275 275 275
O 345 345 345 345
17
Ersatzteilliste
Nr. Bezeichnung KWK 100-4R KWK 150-4R KWK 250-4R KWK 400-4R
1 Geräteverkleidung 1111750 1111751 1111752 1111753
2 Lamellentauscher 4 Rohrreiher 1111746 1111747 1111748 1111749
3 Austrittsgitter 1111764 1111764 1111764 1111764
4 Bedienungstableau, rechts 1111765 1111765 1111765 1111765
5 Bedienungstableau, links 1111766 1111766 1111766 1111766
6 Ventilatoreinheit, kpl. 1111767 1111768 1111769 1111770
7 Luftfilter 1111773 1111774 1111775 1111776
8 Kondensatwanne 1111779 1111780 1111781 1111782
9 Kondensatwanne Ventilbaugruppe, vertikal 1111785 1111785 1111785 1111785
10 Trafo Drehzahlstufe 1111786 1111778 1111788 1111789
11 Kondensator Ventilator 1111794 1111795 1111796 1111797
12 Kondensatstutzen 1111790 1111790 1111790 1111790
Gerätedarstellung
KWK 100-4R bis 400-4R
9
12
7
2
6
11
10
4
8
3
5
1
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte auch immer die Gerätenummer (s. Typenschild) angeben!
