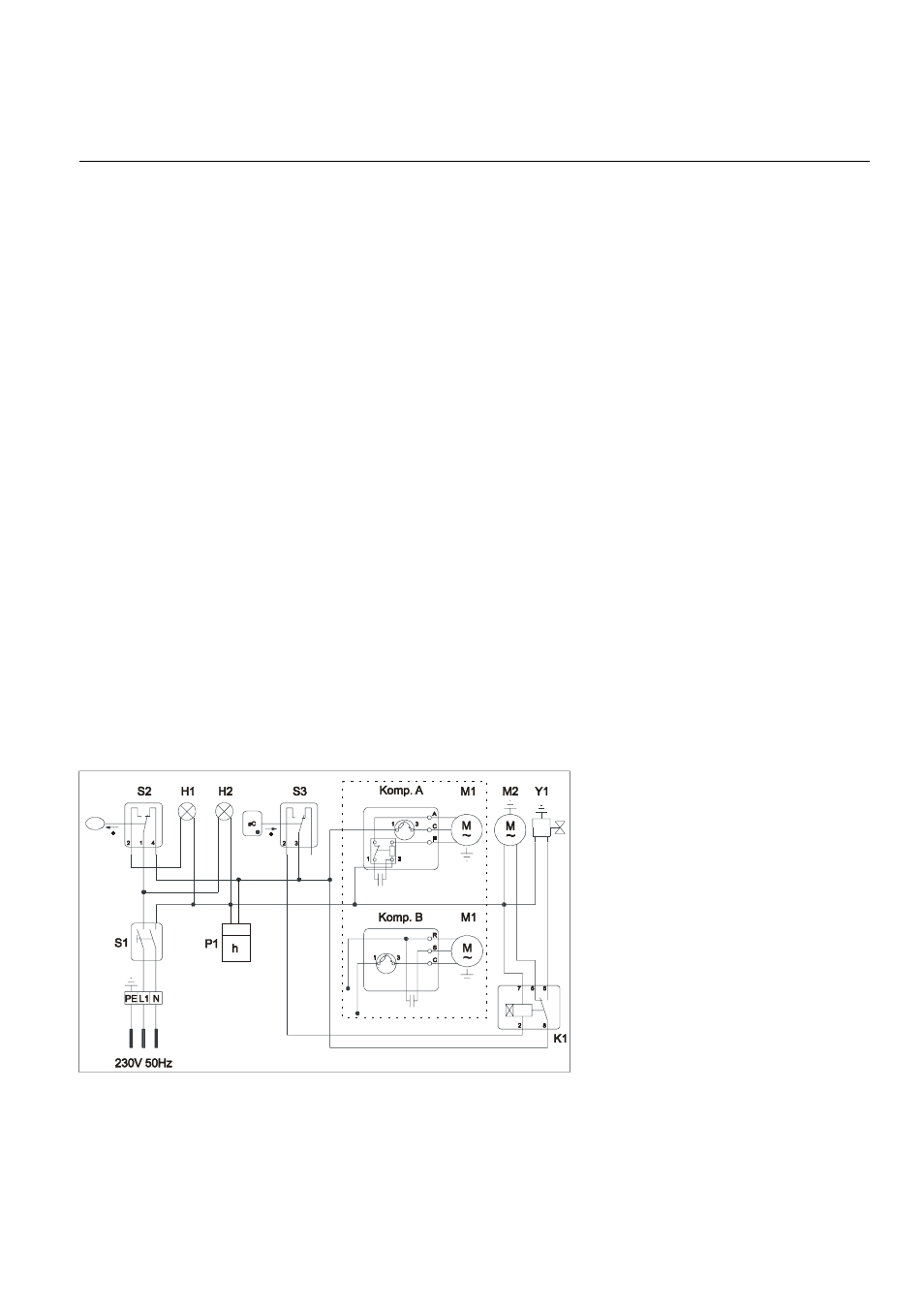

Schaltschema
H1 = Kontrolleuchte (gelb = Behälter voll)
H2 = Kontrolleuchte (grün = Betrieb)
K1 = Zeitrelais (t = 30 min) / (Pos. max.)
M1 = Kompressormotor
M2 = Ventilatormotor
P1 = Betriebsstundenzähler
S1 = Betriebsschalter (0/1)
S2 = Microschalter
S3 = Abtau-Thermostat
Y1 = Abtau-Magnetventil
Komp. A = Anschlußschema ETF 300
Technische Daten
Baureihe ETF 300
Arbeitsbereich - Temperatur °C 3 - 32
Arbeitsbereich - Feuchtigkeit % r.F. 40 - 100
Entfeuchterleistung max. l/Tag 30
Entfeuchterleistung bei 30°C / 80% r.F l/Tag (DER) 26,2 (1.75)
Entfeuchterleistung bei 20°C / 70% r.F. l/Tag (DER) 13,7 (1.26)
Entfeuchterleistung bei 10°C / 60% r.F. l/Tag (DER) 5,4 (0.63)
Fassungsvermögen des Wasserauffangbehälters l 6,5
Kühlleistung bei 5 / 40°C kW 1,29
Luftleistung m³/h 350
Kältemittel R134a
Kältemittelmenge g 260
Elektroanschluß 1~ / Frequenz V / Hz ~230 / 50
Nennstrom, max. A 3,3
Leistungsaufnahme, max. kW 0,65
Leistungsaufnahme bei 20°C / 70% r.F. kW 0,45
Absicherung bauseits A 10 - 16
Schalldruckpegel L
pA 1m
1) dB (A) 48
Abmessungen Tiefe mm 590 (465)
2)
Breite mm 540
Höhe mm 900 (620)
2)
Gewicht kg 35,5
ETF 550
3 - 32
40 - 100
55
50,08 (2,67)
28,59 (1,93)
6,95 (0,57)
6,5
2,1
600
R407c
450
~230 / 50
3,8
0,82
0,60
16
59
590 (480)
555
900 (710)
41
1) Geräuschmessung DIN 45635 - 13 - KL 3 2) Maße in ( ) = ohne Transportbügel
(DER) = Entfeuchtungs-Leistungszahl nach DIN EN 810
Ein anderer Betrieb oder eine andere Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei nicht bestimmungsgemäßer Verwendung erlischt jegliche Haftung und Anspruch auf Gewährleistung.
G G
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im
zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO Gerät beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
