10

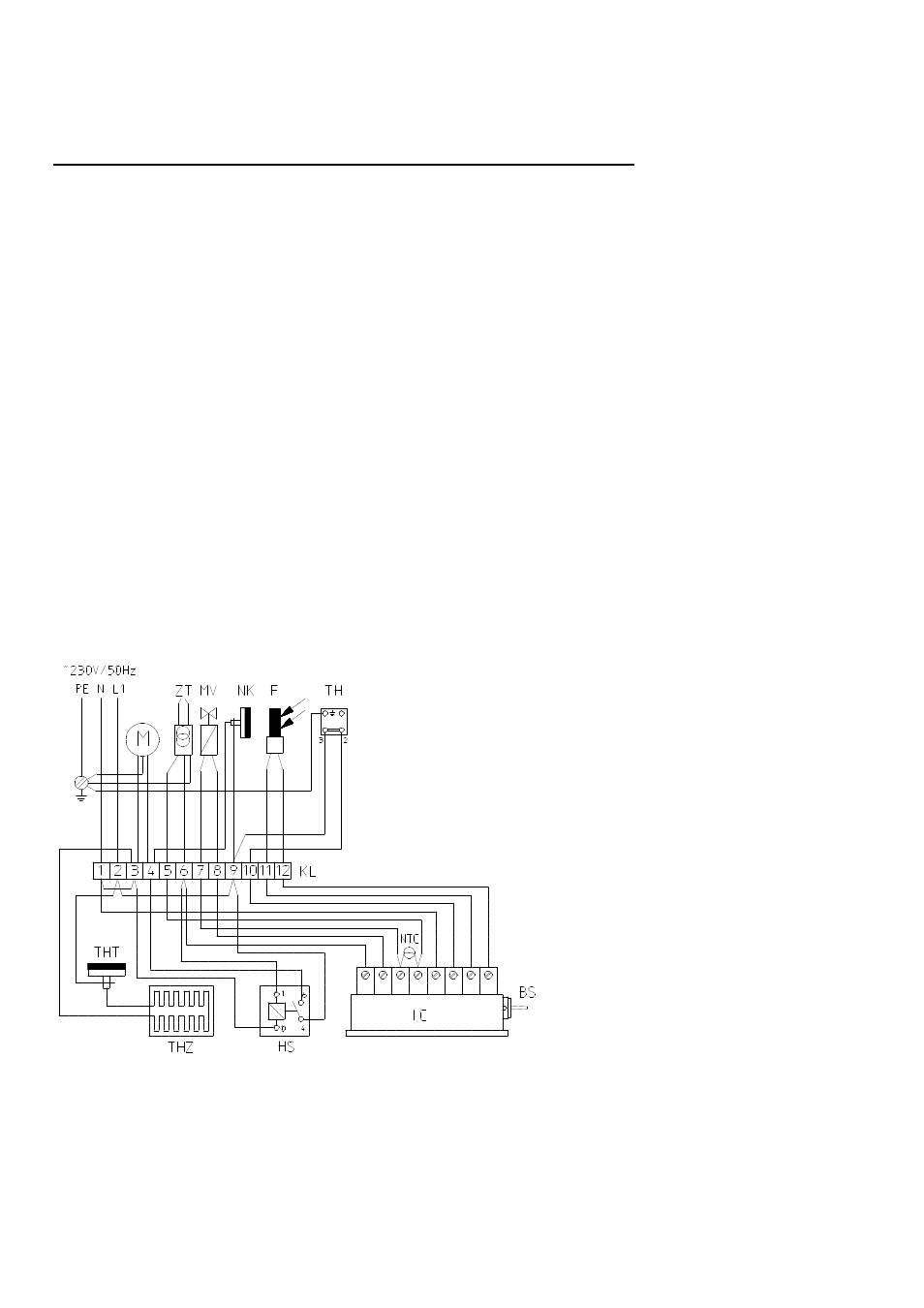

Elektrisches Anschlußschema
Technische Daten
BS = Betriebsschalter
F = Fotozelle
HS = Hilfsrelais
IC = Steuer-IC
KL = Klemmleiste
M = Motor
MV = Magnetventil
NK = Nachkühlthermostat
NTC = Widerstand
TH = Thermostatsteckdose
THT = Thermostat für Tankheizung
THZ = Tankheizung
ZT = Zündtransformator
Ein anderer Betrieb/Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei Nichtbeachtung erlischt jegliche Haftung und der Anspruch auf Gewährleistung.
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im zeit-
lichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO - Heizautomaten beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
DZ 18 HD
Nennwärmebelastung kW 18
Luftleistung m³/h 600
Brennstoff Heizöl EL / Diesel
Brennstoffverbrauch, max. kg/h 1,52
Düse (60°W) USG 0,4
Pumpendruck ca. bar 11
Tankinhalt Ltr. 16
Elektroanschluss 1~ V / Hz 230 / 50
Nennstrom max. A 1,2
Leistungsaufnahme max.
1)
kW 0,29
Absicherung bauseits A 10
Schalldruckpegel L
pA
1m
2)
dB(A) 70
Länge mm 810
Breite mm 380
Höhe mm 480
Gewicht kg 26
1) Gerät incl. Tankheizung
2) Geräuschmessung DIN 45635 - 01 - KL 3
