Seite 12

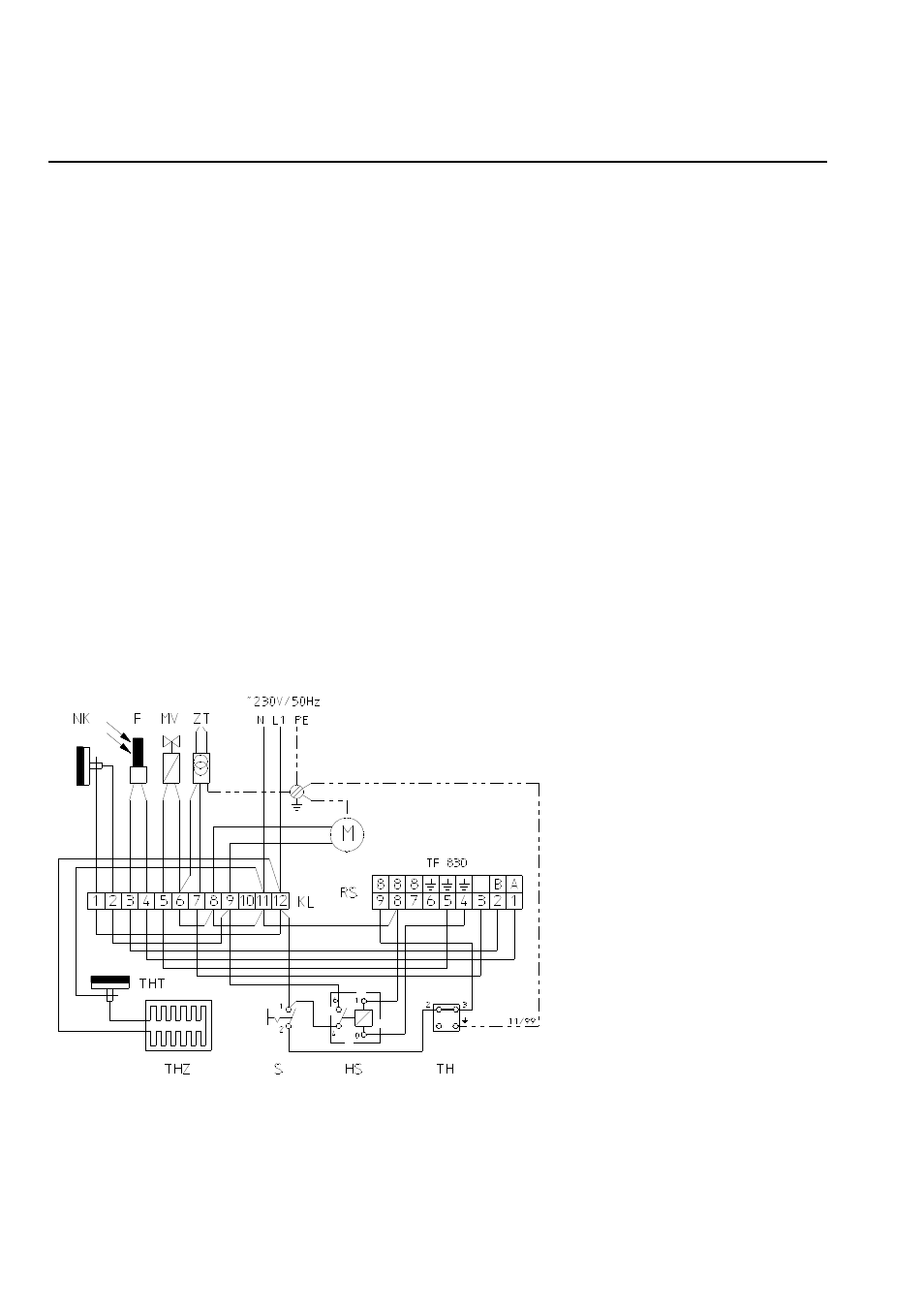

Elektrisches Anschlußschema
Technische Daten
F
= Fotozelle
HS = Hilfsrelais
KL
= Klemmleiste
M
= Motor
MV = Magnetventil
NK = Nachkühlthermostat
RS = Relaissockel
S
= Betriebsschalter
TH = Thermostatsteckdose
THT = Thermostat für Tankheizung
THZ = Tankheizung
ZT
= Zündtransformator
Ein anderer Betrieb/Bedienung als in dieser Anleitung aufgeführt ist unzulässig!
Bei Nichtbeachtung erlischt jegliche Haftung und der Anspruch auf Gewährleistung.
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im zeit-
lichen Zusammenhang mit Verkauf und Inbetriebnahme die jedem REMKO – Heizautomaten beigefügte
„Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat.
Baureihe
DZ 25-HD
DZ 40-HD
DZ 80-HD
Nennwärmebelastung
kW
29
46
93
Luftleistung
m³/h
600
1100
2150
Brennstoff
H e i z ö l E L o d e r D i e s e l
Brennstoffverbrauch, max.
kg/h
2,45
4,0
8,0
Düse (70°W / 80°S)
USG
0,5
1,0
2,0
Pumpendruck ca.
bar
13
11
11
Tankinhalt
Ltr.
40
80
80
Elektroanschluß 1~
V
230
230
230
Frequenz
Hz
50
50
50
Nennstrom
A
2,2
2,6
4,3
Leistungsaufnahme max.
1)
kW
0,59
0,68
1,05
Absicherung bauseits
A
10
10
10
Schalldruckpegel L
pA
1m
2)
dB(A)
67
72
78
Länge
mm
1040
1220
1400
Breite
mm
430
540
580
Höhe
mm
720
800
900
Gewicht
kg
37
40
69
1) Gerät incl. Tankheizung
2) Geräuschmessung (im Heizbetrieb) DIN 45635 - 01 KL 3
