REMKO PWD
10
Schaltgerät SW 2 - 380 DI
Drehstrom 400 Volt,
Ventilator 2stufig,
maximale Schaltleistung 4 kW
Aufputzmontage, Motorschutz
durch eingebaute Thermokontakte
im Ventilatormotor.
Ausführung
Kunststoffgehäuse, Schutzart IP 41.
Schutzisoliert nach VDE, Frontschild
mit Symbolen für die Schaltstellungen,
Netzeingangs- und Schutzleiterklem-
men, Hauptschütz, Steuerschalter mit
den Funktionen „Aus/1. Stufe/2. Stufe“,
Steuersicherung, Betriebsmeldeleuchte
(erlischt bei einer Störung des Venti-
lators bzw. Netzunterbrechung zum
Schaltgerät), Entstörtaste, Motoraus-
gangsklemmen, Anschlußklemmen für
Thermokontakte und Raumthermostat.
Gruppenschaltung
Das Schaltgerät ist für Gruppenschal-
tung geeignet. Dabei können mehrere
Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlosse-
nen Motoren darf die zulässige Schalt-
leistung des Schaltgerätes nicht über-
schreiten. Die Thermokontakte aller
Motoren sind in Reihe zu schalten.
Wiedereinschalten nach
einem Störfall
Nach jeder Netzunterbrechung oder
Störung des Ventilators muß die
„Entstörtaste Ventilator“ 1x betätigt
werden!

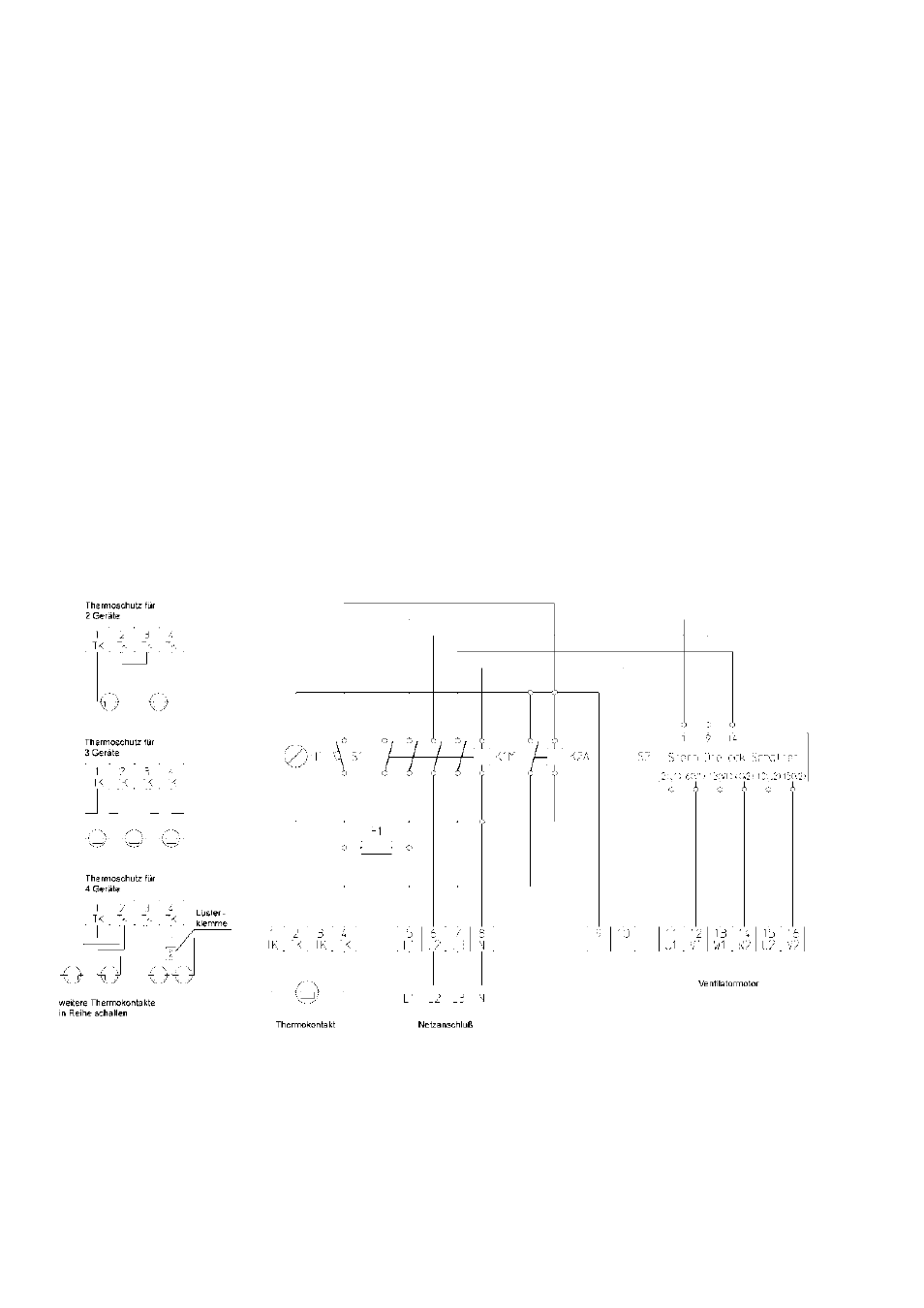

Schalt und Anschlußschema
S1 Entstörtaste Ventilator
S2 Steuerschalter
K2A Hilfsrelais
K1M Schütz für Ventilatormotor
F1 Steuersicherung
H1 Betriebsmeldeleuchte
Erdung, Nullung oder Schutzschaltung und Netzabsicherung sind nach den Vorschriften des VDE
bzw. des zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autorisiertes Fachpersonal nach den geltenden Bestimmungen
unter Beachtung der örtlichen Vorschriften gemäß den Anschlußplänen durchzuführen.
☞
Raum-
thermostat
oder
Brücke
