15
Pos.
Bezeichnung WKL 30
EDV-Nr.
WKL 60
EDV-Nr.
WKL 90
EDV-Nr.
WKL 120
EDV-Nr.
1 Verkleidungsblech 1102970 1102971 1102972 1102973
2 Rosette für Abgasstutzen 1103285 1103285 1103286 1103286
3 Verkleidungsblech, isoliert 1102990 1102991 1102992 1102993
4 Verkleidungsblech 1103256 1103257 1103258 1103259
5 Abgasstutzen 1103283 1103283 1103284 1103284
6 Dichtung für Abgasstutzen 1102947 1102947 1102947 1102947
7 Luftleitblech, seitlich 1103180 1103181 1103182 1103182
8 Brennkammer, kpl. 1103170 1103171 1103172 1103173
9 Ausblashaube, kpl. 290172 291172 292172 293172
10 Dreifach-Kombinationsregler 1102572 1102572 1102572 1102572
11 Schraubkappe 1103219 1103220 1103220 1103220
12 Brennerplatte 1103235 1103236 1103236 1103236
13 Dichtung Brennerplatte 1102950 1102951 1102951 1102951
14 Verkleidungsblech, isoliert 1103231 1103232 1103232 1103233
15 Schaltkasten, kpl. 1108380 1108380 292303 292306
16 Blindblech 1103238 1103239 1103239 1103240
17 Dichtung Brennkammerflansch 1102948 1102949 1102949 1102949
18 Revisionsdeckel, vorn 1103245 1103246 1103247 1103248
19 Dichtung, lfdm. 1103255 1103255 1103255 1103255
20 Rauchgasbremse 1102953 1102954 1102955 1102956
21 Verkleidungsblech, isoliert 1103210 1103211 1103212 1103213
22 Schlitzblech, Ansaug 290109 291109 292109 293109
23 Geräterahmen, kpl. 1103200 1103201 1103202 1103203
24 Ventilator 1108423 1108602 1108600 1108550
25 Verkleidungsblech, isoliert 1102994 1102995 1102996 1102997
o.Abb. Ventilatormotor (400V) ——— ——— 1102768 1102766
Riemenscheibe, Motor ——— ——— 1102775 1102770
Riemenscheibe, Ventilator ——— ——— 1102776 1102780
Keilriemen ——— ——— 1102779 1102773
B e i E r s a t z t e i l b e s t e l l u n g e n b i t t e a u c h i m m e r d i e G e r ä t e N r . m i t a n g e b e n !
Ersatzteilliste
25
16
1
2
3
4
6
7
8
5
9
10
11
12 13
14
15
16
17
18
19
20
21
4
22
23 24
1

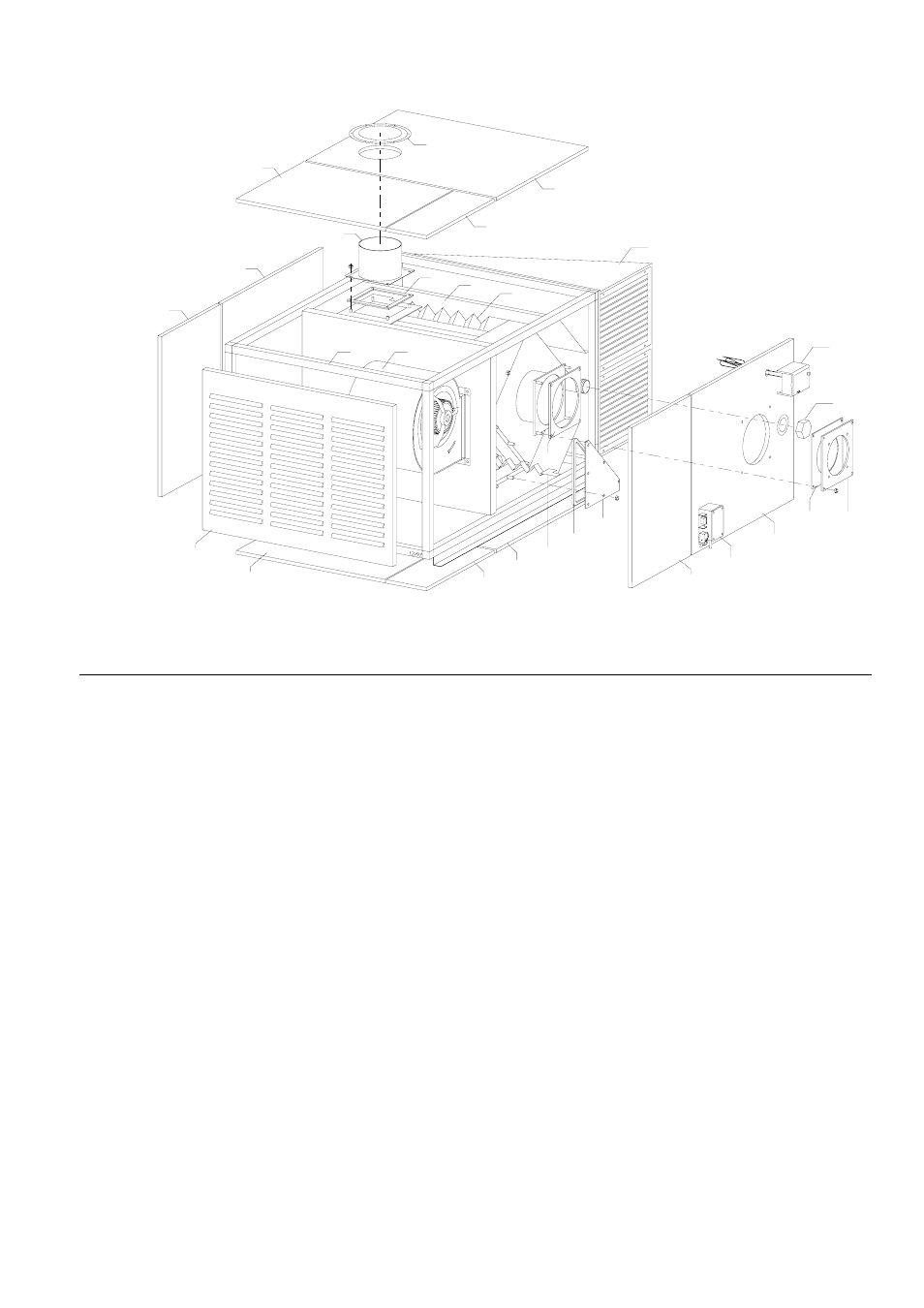

Gerätedarstellung
Maß- und Konstruktionsänderungen, die dem techni-
schen Fortschritt dienen, bleiben uns vorbehalten.
Abb. WKL 60
