Seite 12: Bc a, 6installation kabelfernbedienung
6
Installation Kabelfernbedienung
1.
Schalten Sie die Spannungsversorgung frei.
2.
Schließen Sie die 4-adrige Leitung an den Klemmen auf der Rückseite an.
3.
Montieren Sie die Raumtemperatur-Regelung in einer Höhe von ca. 1,5 m an der Wand.
4.
Wählen Sie einen Montageort, der eine gute Luftzirkulation und keinen Einfluss von Wärme-/Kälte-
quellen gewährleisten kann.
5.
Verbinden Sie die Anschlüsse gemäß dem elektrischen Schaltschema. Die elektrischen Anschlüsse
sind als Festanschlüsse nach den geltenden Bestimmungen auszuführen!
6.
Kontrollieren Sie die Klemmstellen auf Festigkeit.

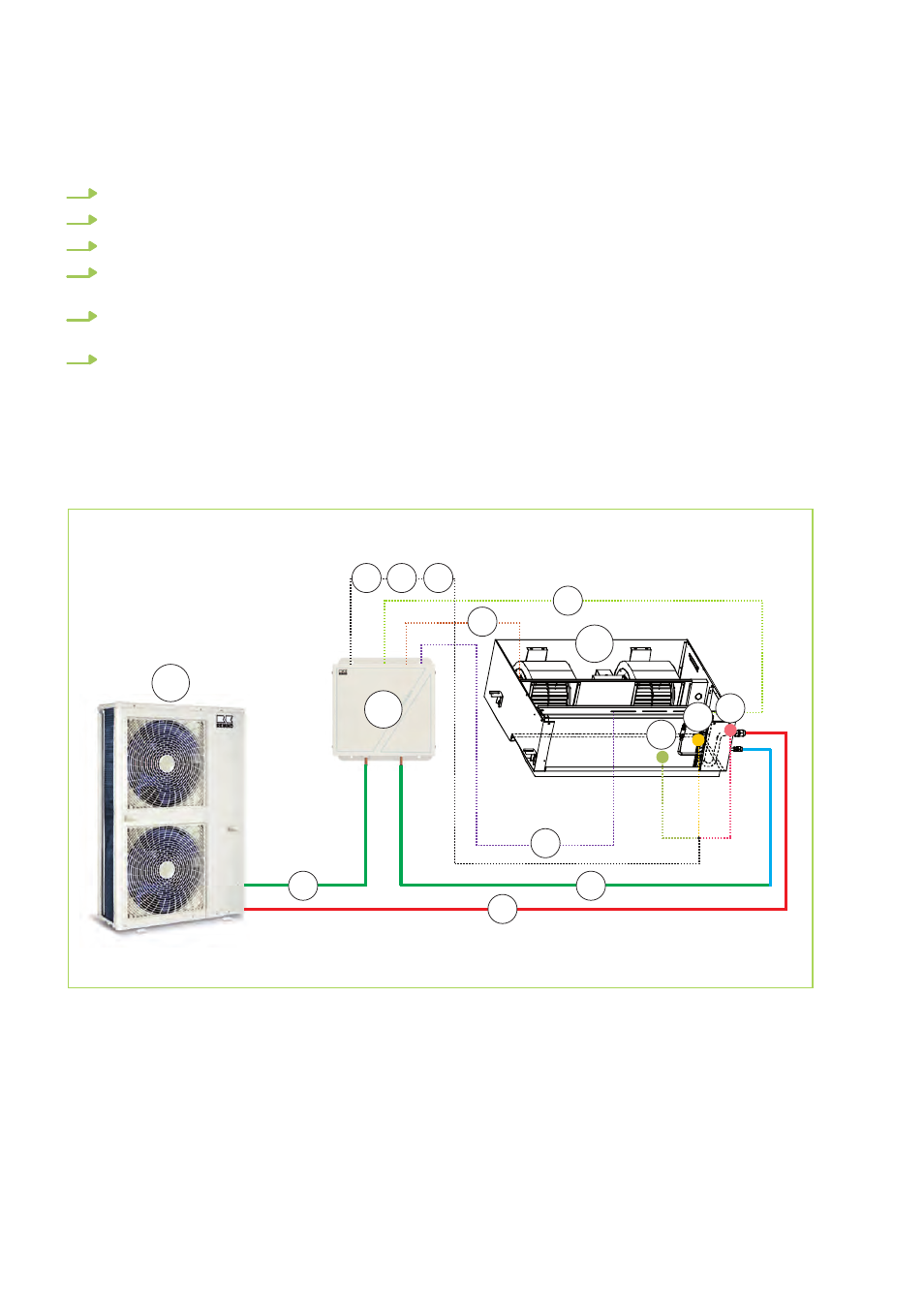

Anschlussschema MAW 1
B
C
A
1
2
3
4
5
6
T
2B
T
2
T
1
T
2B
T
2
T
1
Abb. 7: Installationsschema
A:
Außenteil
B:
Innengerät
C:
MAW 1
1:
Saugleitung
2:
Flüssigkeitsleitung
3:
Einspritzleitung
4:
Schwimmerschalter
5:
Ventilator
6:
Wasserpumpe
T1:
Ansaugtemperatur
T2:
Mittlere Verdampfertemperatur
T2B: Sauggastemperatur
REMKO MAW 1
12
