7 Elektrischer Anschluss
7.1 Elektrische Kommunikation MVV Außeneinheit mit MAW 1
MAW-1
230V/1~/50 Hz
N PE L O1 O2 X Y E
MVV 1200-2000 DC
L1 L2 L3 N PE E P Q E
400 V/3~/50 Hz
Y X P1 N1 N2 P2 1 2 3 4 W1 W2 P Q

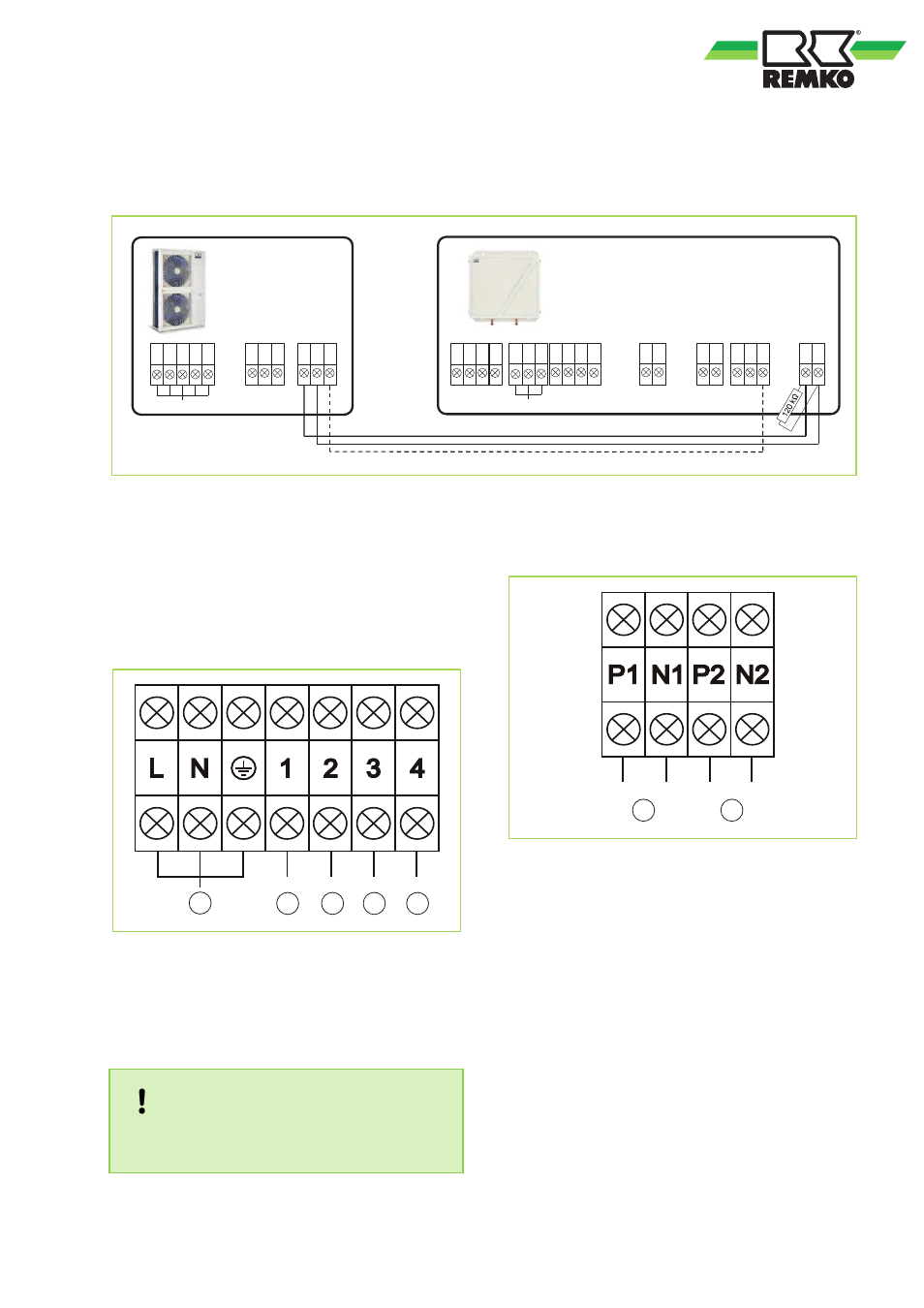

Abb. 8: Anschluss MVV Außeneinheit mit MAW 1
7.2 Elektrisches Anschlussschema
MAW 1
Klemmenbelegung
Klemme XT1
Zuleitung/Anschluss Ventilatormotor
1 3 2 4 5
Abb. 9: Klemme XT1
1: Nulleiter Ventilatormotor
2: 230 V Ausgang hohe Ventilatorstufe
3: 230 V Ausgang mittlere Ventilatorstufe
4: 230 V Ausgang niedrige Ventilatorstufe
5: Netzzuleitung 230V/1~/50 Hz
HINWEIS!
Die max. Stromaufnahme des Ventilatormotors
darf 3,75 A nicht übersteigen!
Klemme XT2
1 2
Abb. 10: Klemme XT2
1: Anschluss Kondensatpumpe
2: Alarmsignal
