REMKO WR-9
DRUCKGESTEUERTE
WINTERREGELUNG
Elektrischer Anschluss
RVT 261-681 DC
Sämtliche elektrische Installationen
sind von Fachunternehmen auszu-
führen. Die Montage der Elektro-
anschlüsse hat spannungsfrei zu
erfolgen.
! ACHTUNG
Anschluss der Winterregelung
Bevor Sie mit dem Anschluss beginnen,
beachten Sie die folgenden Hinweise:
■ Die Spannungsversorgung der Win-
terregelung erfolgt über die Platine
des Außenteil.
■ Die Lüfter der Geräteserie RVT, RVD
und RXT sind zweistufig gesteuerte
Lüfter. Die Winterregelung wird in
die Phase der niedrigen Lüfterstufe
(Fan L) eingebaut.
Elektrischer Anschluss
1. Schalten Sie das Gerät Spannungsfrei.
2. Entfernen Sie den Stecker des Ver-
flüssigerlüfters von der Platine am
Außenteil (Bild 10).
3. Trennen Sie die gelbe Ader ca. 3cm
vom Stecker durch und verlängern
Sie das Kabel vom Stecker bis zur
Winterregelung mit entsprechenden
Kabelhülsen (Bild 11).
4. Klemmen Sie die verlängerte Ader
auf der Winterregelung Klemme 1
an.
5. Klemmen Sie den gelben Außenleiter
des Lüfters auf der Winterregelung
an Klemme 2 an.

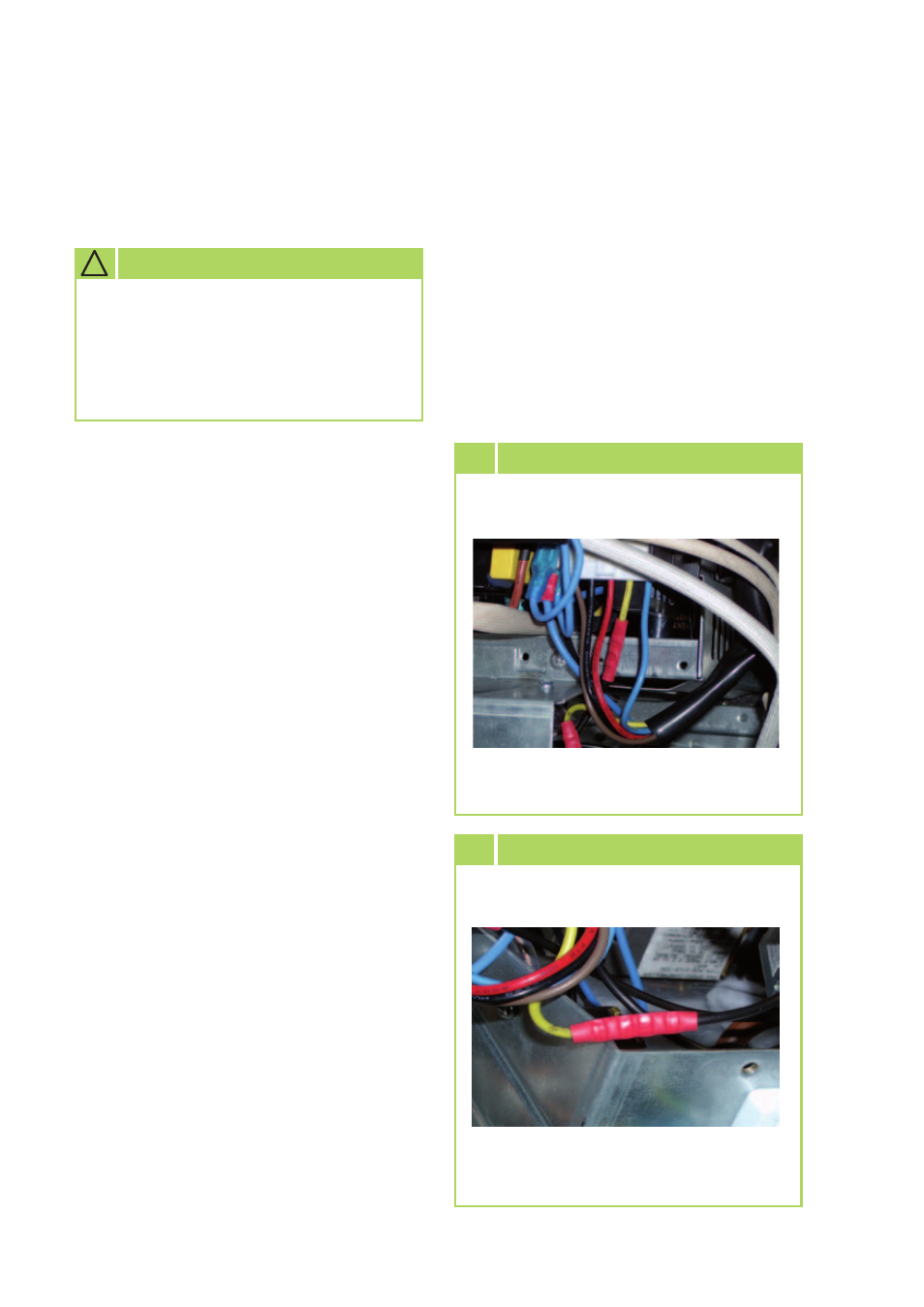

10 Stecker entfernen
11 Gelbe Ader trennen
