REMKO WR-9
DRUCKGESTEUERTE
WINTERREGELUNG
Regelcharakteristik
On - Ein - Der Lüftermotor läuft un-
geachtet des Verflüssigungsdrucks mit
maximaler Drehzahl.
Der Einstellpunkt erhöht sich durch
Drehung der Einstellschraube im Uhr-
zeigersinn. Drehen entgegen dem Uhr-
zeigersinn reduziert den Einstellpunkt.
Eine Skala erleichtert die Einstellung des
Einstellwertes.
Ausschaltung:
Der Lüftermotor schaltet aus, wenn der
Druck unter Pmin fällt.

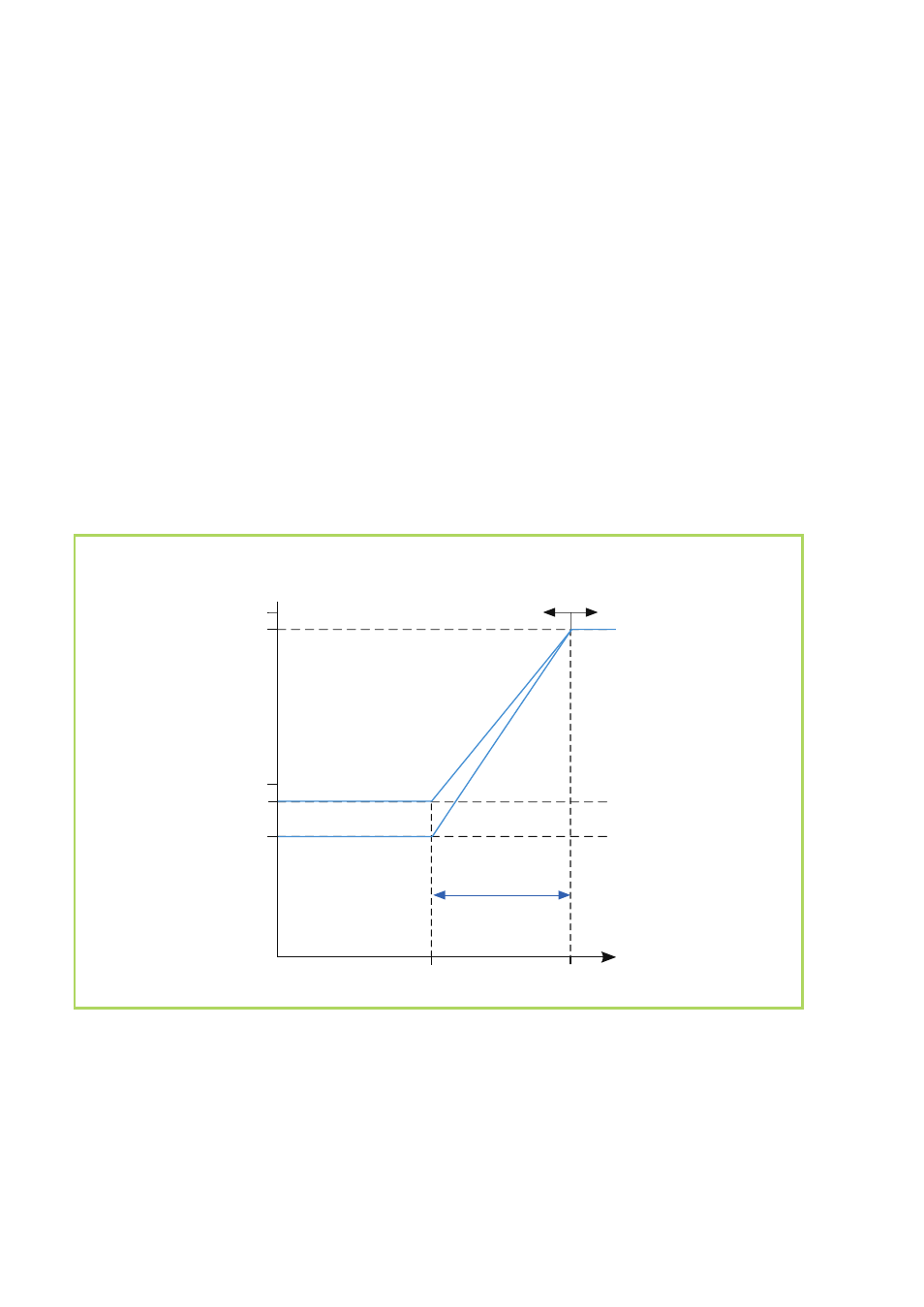

max. Drehzahl
ef
fektive Spannung (%)
45
50
95
100
35
min. Drehzahl
230V/1Ph/50Hz
Abschaltung
E.P.B fest
min. Drehzahl
P
min
F.V.S einstellbar
Min. Drehzahl:
Der Lüftermotor läuft mit minimaler
Drehzahl, wenn der Druck unter dem
Wert Pmin fällt.
F.V.S = Druckeinstellung für max.
Drehzahl
E.P.B = Effektives Proportionalband fest
eingestellt
Pmin = (F.V.S – E.P.B)
Off - Aus - Der Lüftermotor läuft
entsprechend der Regelfunktion mit
Drehzahlregelung abhängig vom Ver-
flüssigungsdruck.
