11
Um den Heizbetrieb gewährleisten
zu können, muss die Winterregelung
während des Heizbetriebes überbrückt
werden. Verdrahten Sie das Hilfsrelais
wie folgt beschrieben:
1. Stecken Sie zwei Adern mit einem
isolierten Kabelschuh auf das Hilfsre-
lais .
Bei RVT 261/681 DC ist es
Kontakt 1 und 7 (Bild 12+13)
Bei RVT 521/681 DC und
RVD/RXT 351-1051 DC ist es
Kontakt 4 und 7
2. Klemmen Sie die Beiden Adern mit
Aderendhülsen auf die Kontakte der
Winterregelung 1 und 2.
3. Entfernen Sie den Außenleiter und
den Neutralleiter des Vierwegeventils
von der Platine.
- hinterer Kontakt Außenleiter
- vorderer Kontakt Neutralleiter
Stecken Sie eine schwarze Ader mit
einem doppeltem Kabelschuh auf den
hinteren Kontakt. (Bild 12+13)
Stecken Sie eine blaue Ader mit
einem doppeltem Kabelschuh auf den
vorderen Kontakt
.
Achten Sie darauf, dass sich die
Kontakte nach der Installation nicht
berühren!
! ACHTUNG
4. Stecken Sie die Kabel des Vierwege-
ventil auf die freien Kontakte.
5. Stecken Sie die andere Seite, den iso-
lierten Kabelschuh auf das Hilfsrelais
Kontakt A1 und A2.
6. Nach erfolgter Verdrahtung, prüfen
Sie alle Steckverbindungen und
binden Sie die Adern mit Kabelbinder
zusammen.

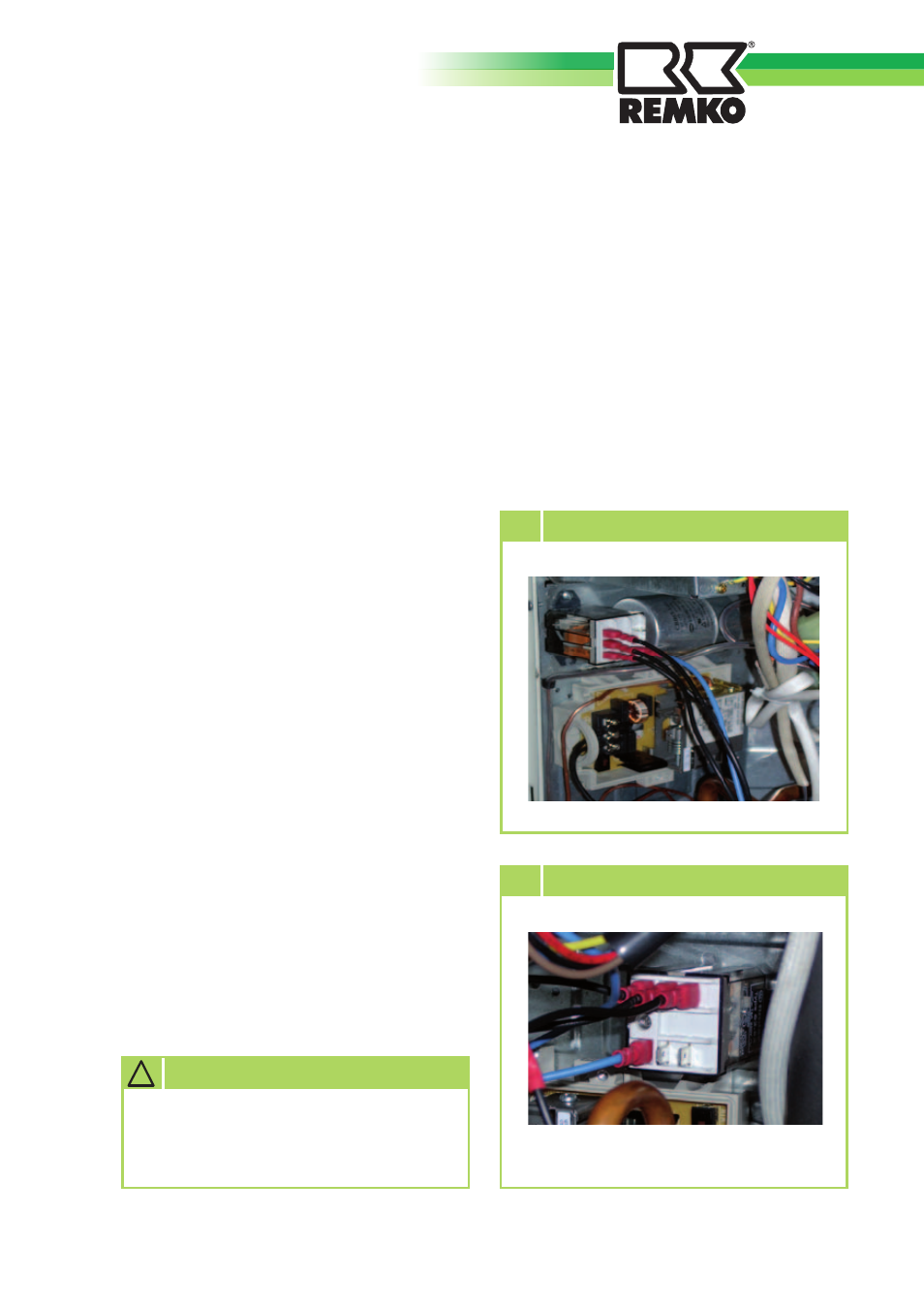

12 Position Hilfsrelais
13 Kabelanschluss
