REMKO HPS 500 - Handbuch (Seite 14)

14
REMKO
HPS 500, MPS 800, MPS 1000

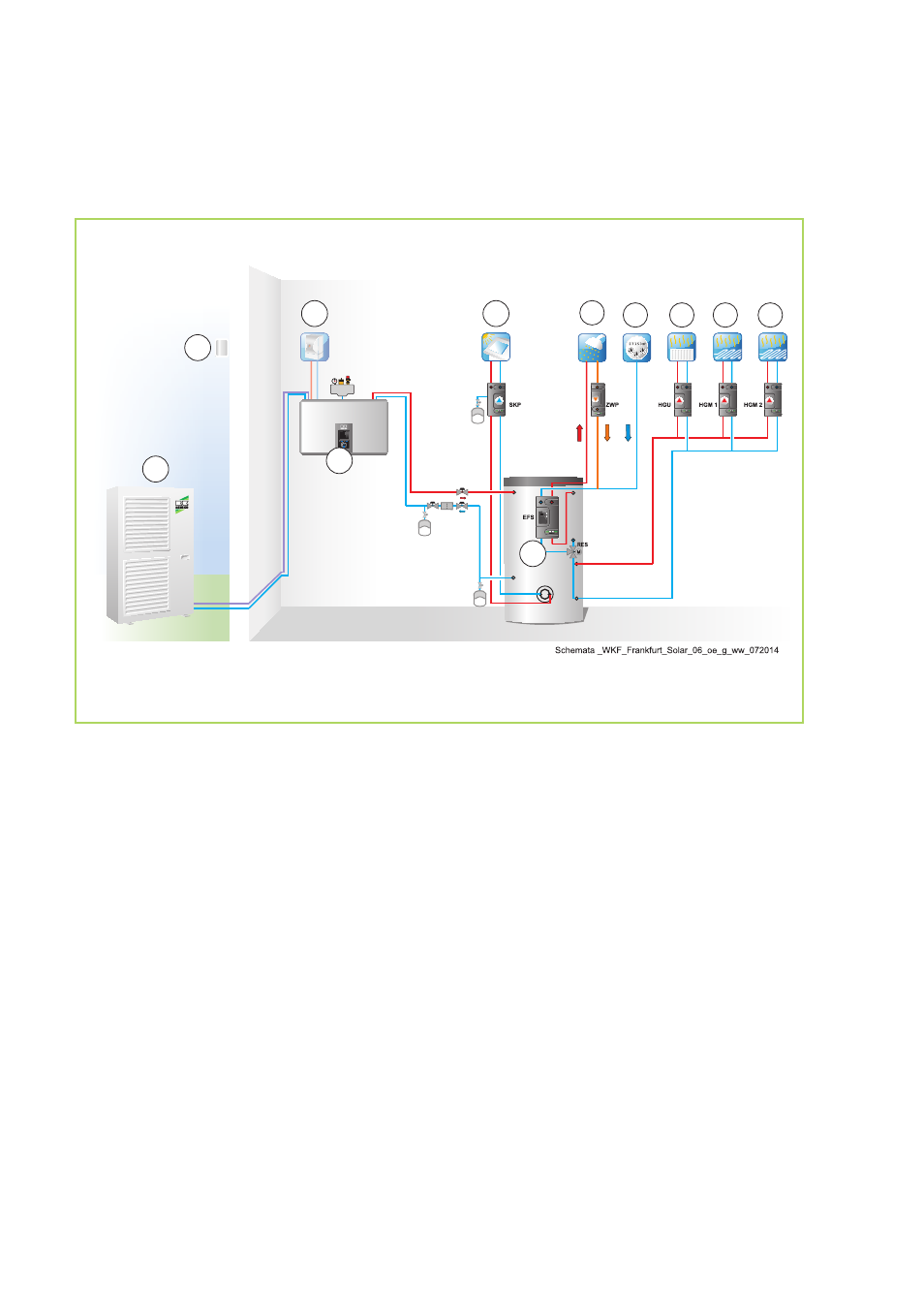

Anschlussbeispiel MPS 800 / MPS 1000
A
B
C
2 1 4 3 5
D
E F
Legende
A: Außenmodul
B: Innenmodul WKF
C: Außenfühler
D: Speicher MPS 800 oder MPS 1000
E: Kessel / Wandheizgerät
F: Solar
1: Warmwasser
2: Kaltwasser
3: Heizkreis ungemischt
4: Heizkreis 1 gemischt
5: Heizkreis 2 gemischt
Dieses Hydraulikschema dient ledeglich nur als Planungshilfe und ersetzt keine
Montagezeichnung!
Die Auslegung sowie die Planung der bauseitigen Hydraulik und der Komponenten
muss durch den Fachinstallateur erfolgen!
