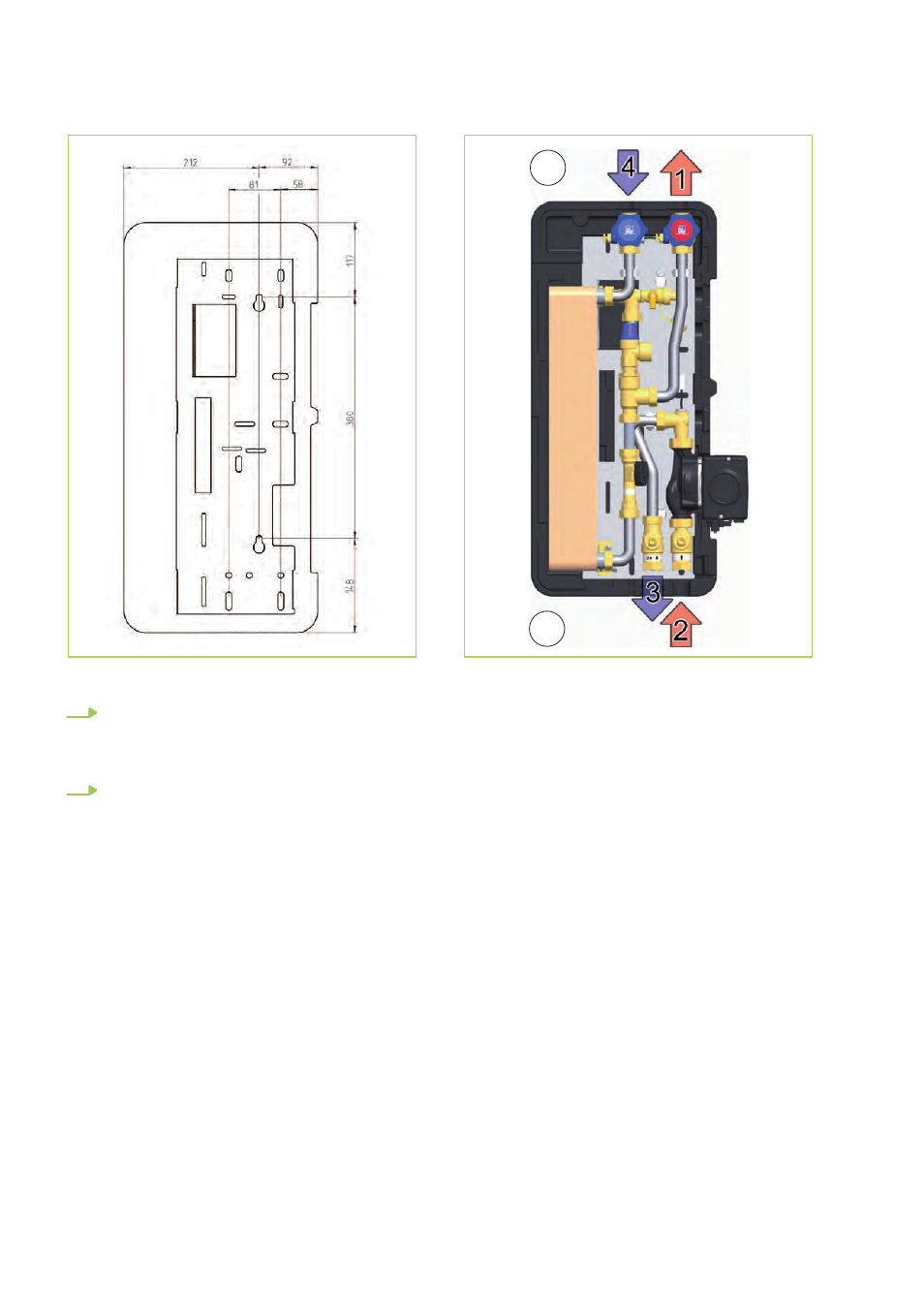

Abb. 4: Abstand der Bohrlöcher
6. Hängen Sie das Frischwassermodul auf die
Schrauben. Ziehen Sie die Schrauben fest,
so dass die Isolierung an den Seiten an der
Wand aufliegt.
7. Verrohren Sie das Frischwassermodul mit
der Anlage gemäß der Abb. 5.
1. Sekundärseite:
Warmwasser-Austritt,
Anschluss ¾" AG, flachdichtend
2. Primärseite:
Vorlauf vom Pufferspeicher, ¾" IG,
Verrohrung mindestens DN 20 22 x 1 mm,
empfohlen DN 25 28 x 1,5 mm
3. Primärseite:
Rücklauf zum Pufferspeicher, ¾" IG,
Verrohrung mindestens DN 20 22 x 1 mm,
empfohlen DN 25 28 x 1,5 mm
4. Sekundärseite:
Kaltwasser-Eintritt,
Anschluss ¾" AG, flachdichtend
A
B
Abb. 5: Verrohrung der Frischwasserstation
A: Rohrabstand von der Wand
(sekundär) = 107 mm
B: Rohrabstand von der Wand (primär) = 67 mm
