Technische Daten
Multiroom Modul
Zone 1-4
RJ45 geschirmt

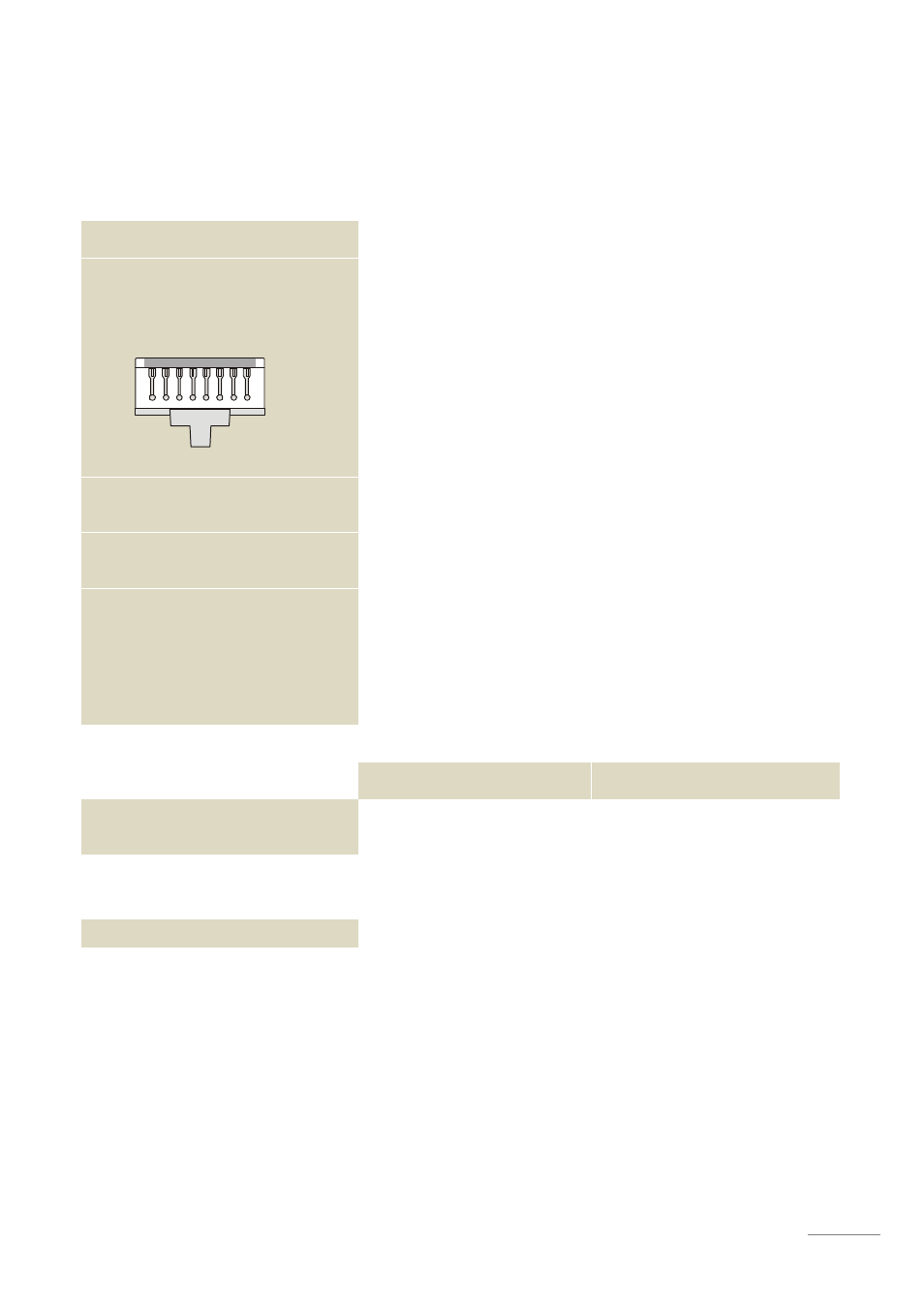

Steckerbelegung RJ 45
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
RX-Signal
TX-Signal
Audio Out L +
Audio Out R +
Audio Out R –
Audio Out L –
Masse
Masse MR
Max. Kabellänge zum
Nebenraumverstärker
100 m
Kabeltyp
Revox-Multiroomkabel oder
CAT-7 / 100Ω
Datenkabel ISO/IEC 11801
Anzahl der Timer (max.)
Anzahl Zonen
Anzahl Nebenräumen / Zone
Max. Anzahl Nebenräume
132
4
8
32 (ohne M217 Wanddispay)
16 (mit je einem M217 Wanddisplay pro Raum)
Messdaten Messbedingungen
Audiopegel
1 Volt an 50 Ω
symetrisch
-6db unter Digital 0
Batterietyp 1St. CR 2032 3V (Memory-Funktion Uhr)
