outdoor 80
8
MONTAGE
(Fortsetzung)

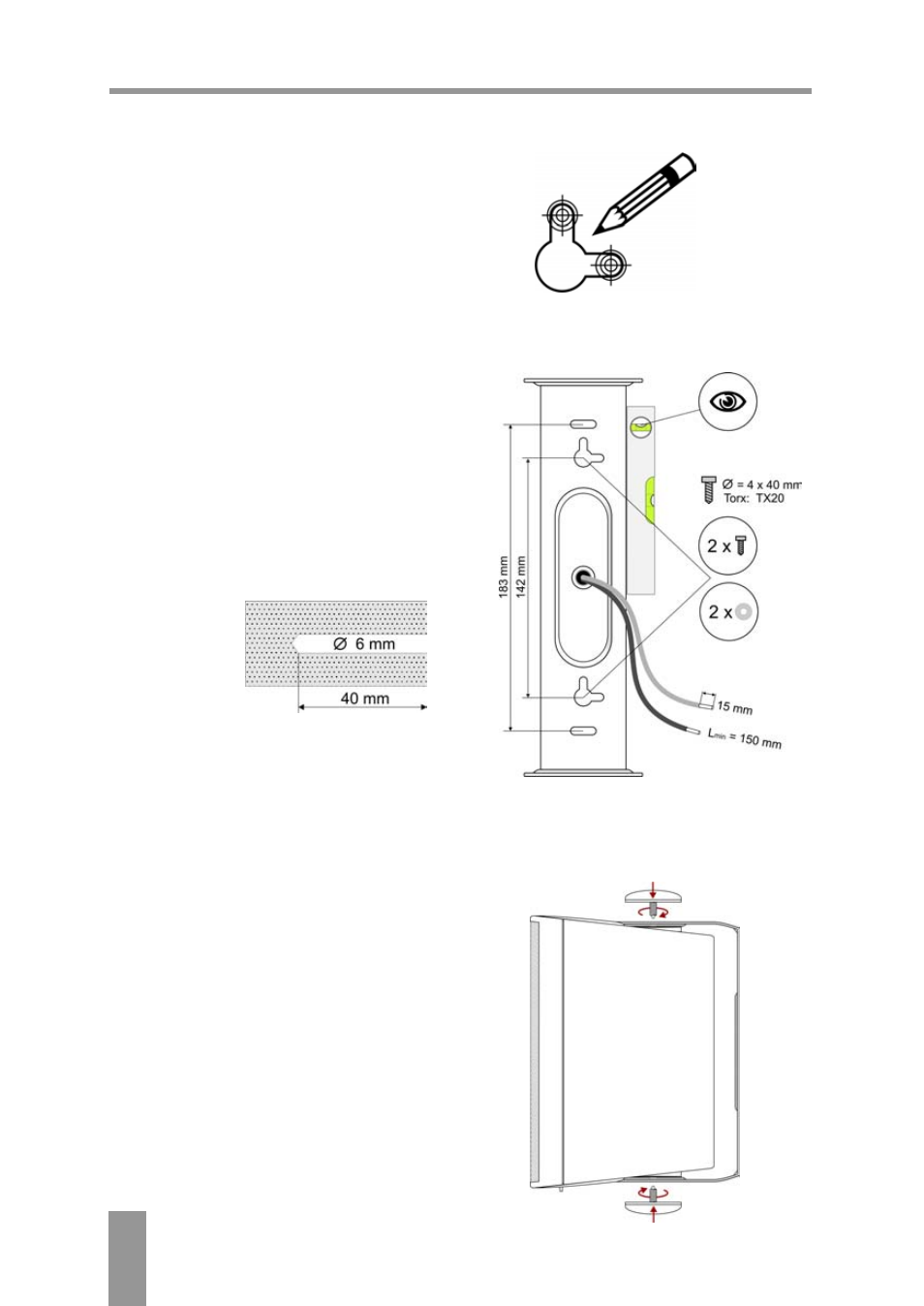

Schritt 1 /
6
Führen Sie Lautsprecherkabel
durch die mittlere Durchgangs-
öffnung und richten Sie die Mon-
tagebügel mit Hilfe einer Wasser-
waage senkrecht bzw. waagrecht
aus. Markieren Sie nun mit einem
Bleistift die Schraubenposition in
den Langlöchern - siehe Abb. 4 + 5
Schritt 2 /
6
a) Installation auf Holzwand:
weiter mit Schritt 3
b) Installation auf Betonwand:
- Vorbohren für die Dübellöcher
an den zuvor markierten Stellen
mit:
Ø = 6 mm
L = 40mm
- Dübel (6 x 30) einsetzen
Schritt 3 /
6
- Lautsprecherkabel durch
mittlere Öffnung ziehen
- Montagebügel mit Unterlags-
scheibe und Edelstahlschraube
(4 x 40 mm) festschrauben –
Torx TX20
Schritt 4 /
6
Führen Sie den Lautsprecher, wie
in Abbildung 6 zu sehen, in den
Haltebügel ein und befestigen Sie
diesen, indem Sie die zwei
Drehknebeln an beiden Seiten
eindrehen.
Abbildung 4
Abbildung 5
Abbildung 6
