M219 MK2 Re:connect
7

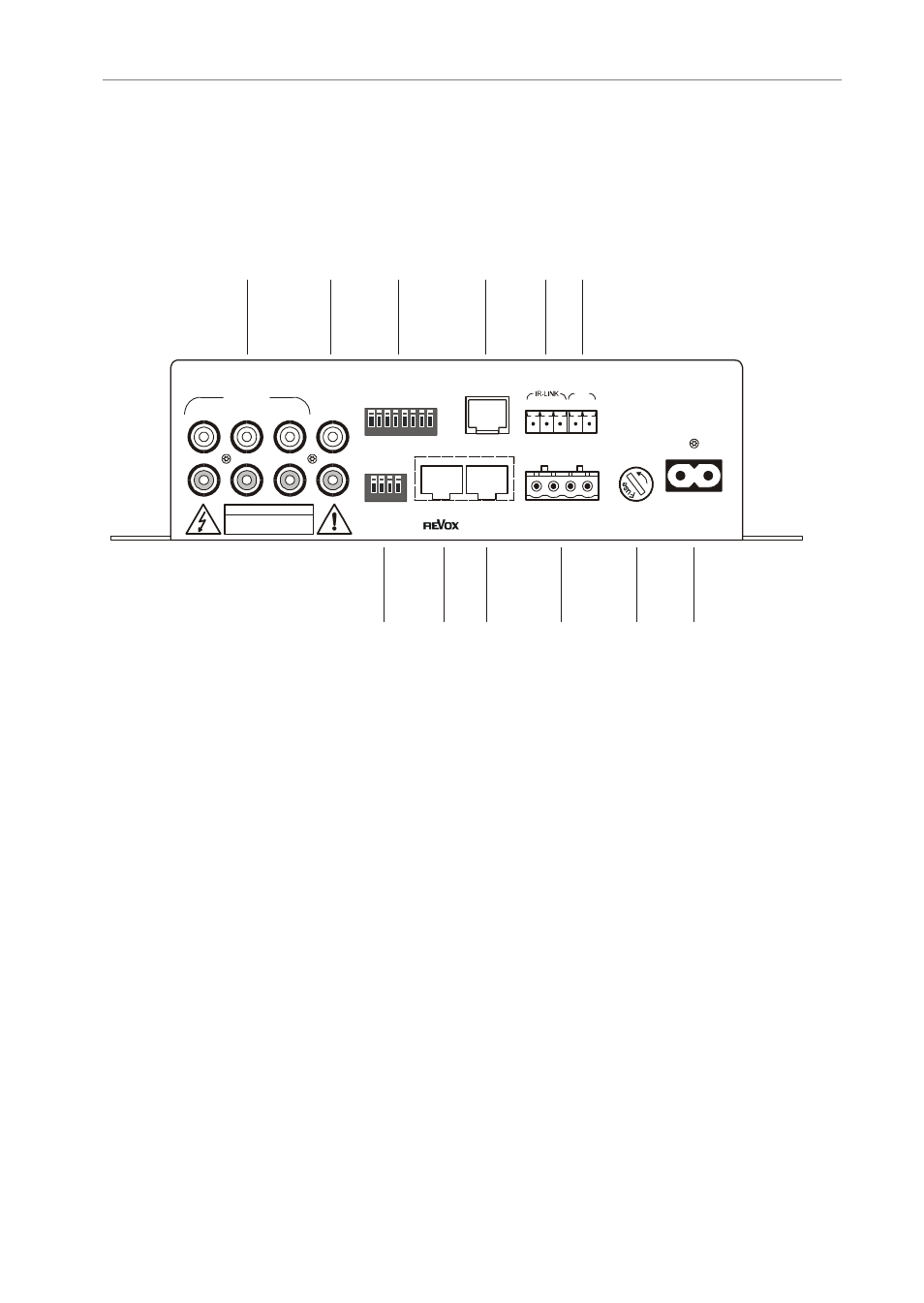

Anschlussschema
Kurzbeschreibung
[1] Lokale Cinch-Eingänge L/R
[2] Vorverstärkerausgang
L/R
[3] Setup-DIL
Schalter
[4] Display-Anschluss
M219-Link
[5] Anschluss für IR-Empfänger oder
Wandfernbedienung
6] Spannungseingang IN
[7]
Stereo/ Mono-Schalter
[8] Eingang Multiroom-Bus
[9] Ausgang Multiroom-Bus
[10 ] Lautsprecheranschluss L/R
[11] Sicherung
[12] Netzanschluss
Rückansicht
1 4 3 2 5 6 7 8
1 4 3 2
PRE
OUT SETUP
M219
LINK
CHANNEL
SELECT
IN OUT + R - - L +
MR-BUS SPEAKERS 230V / T0,5A L
115V / T1A L
LOCAL IN
L
R
1 2 3
IN
IN + - - +
FUSE AC - POWER
[1] [2] [3] [4] [5] [6]
[7] [8] [9] [10] [11] [12]
CAUTION
RiSK OF ELECTRIC SH OCK
DO NOT OPEN
ON
ON
