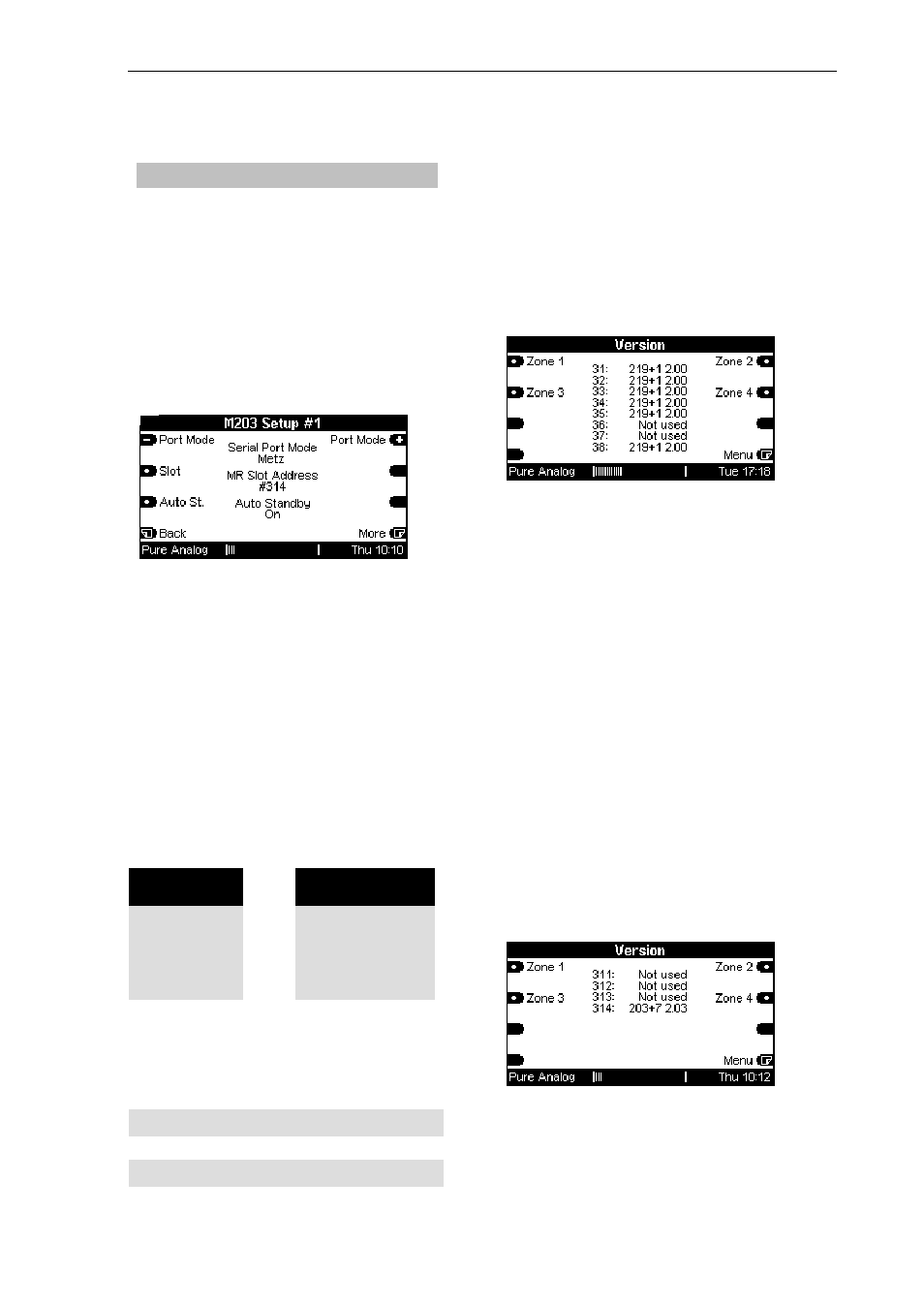

Revox M203 RS232 Schnittstelle, Ausführung Metz - Handbuch (Seite 11)

Konfiguration M203
5
Setup #1 @ M219
M219-Betrieb - Abb. S. 9+11
Im Verbund mit dem M219 defi-
niert die Slot-Adresse die Zuge-
hörigkeit zum Nebenraumver-
stärker. Ein M203 kann nur an
einen Nebenraumverstärker mit der
Adressierung x1- x4 ange-
schlossen werden.
Durch die Slot-Adresse legt man
fest, mit welchem Nebenraum-
verstärker das M203-Interface
kommunizieren soll. Durch das
Bussystem ist dies notwendig,
obwohl das M203 jeweils einzeln
mit dem M219 verbunden ist. Pro
Nebenraumverstärker kann nur ein
M203-Interface benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217 M200/ M203
x 1 Ö x 11
x 2 Ö x 12
x 3 Ö x 13
x 4 Ö x 14
x 5
x 6
x 7
x 8
x 1 – x 4: nur M219
x 5 – x 8: M217 oder M219
x 11 – x 14: nur M200 / M203
Beispiel
In der Abbildung A könnte man an
die M219-Verstärker 31-34 jeweils
ein M203 anschließen. Die M219-
Verstärker 35 und 38 dürfen da-
gegen nicht mit einem M203-Inter-
face verbunden werden.
Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multi-
room-Versionsliste der Zone 3 für
die M203 Interfaces. Man erreicht
dieses Menü durch wiederholtes
Drücken des Softkeys Zone im
Untermenü (M51, M230 etc.) von:
Setup Ö Multiroom Ö Version Ö
Zone x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 34
ein M203-Interface durch die Slot-
adresse 314 zugeteilt. Die Ver-
stärker 31-33 besitzen kein M203.
Abb. B) Versionliste Multiroom/ Zone 3
