Montage & Anschluss M203
1
Montage
Für die Montage des M203-Inter-
faces können Holzschrauben
verwendet werden. Neben den
vier äußeren Befestigungslöchern
stehen für eine variable Montage
zwei seitliche Langlöcher zur
Verfügung.
Anschlüsse
Die detaillierte Beschreibung der
verschiedenen Anschluss-
optionen finden Sie auf den
nachfolgenden Seiten.

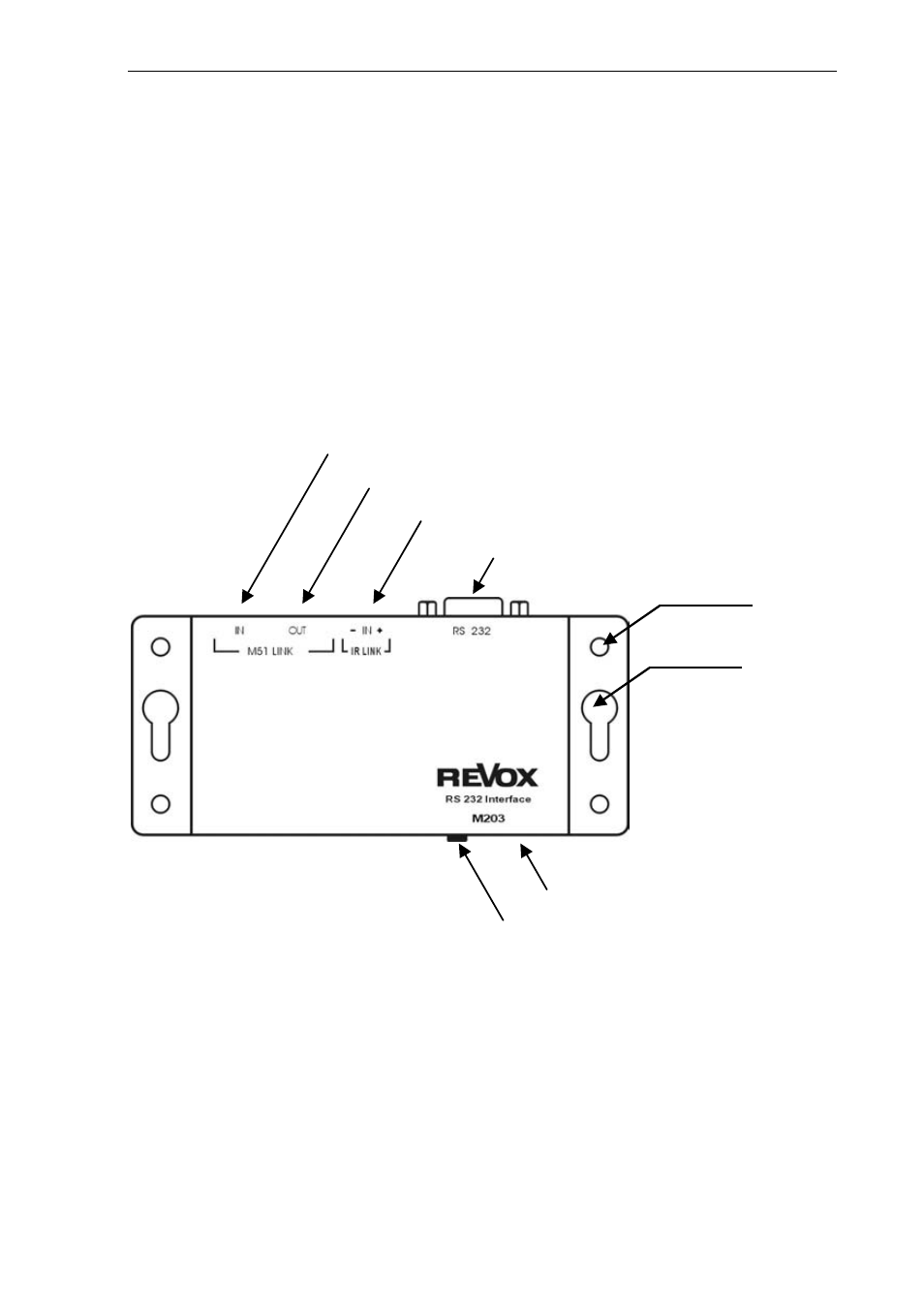

Aktivitätsanzeige M-Link / RS 232
Langloch
4 x 20 mm /
∅ 15 mm
Verbindung zum Re:system M51/ Re:connect M219
Verbindung zu weiteren Interfaces / M217
Serielle Schnittstelle RS232
IR-Empfänger M204 / Wandtastatur M218
Setup-Taste
Montageloch ∅ 4,2 mm
