Konfiguration M203
13
Metz TV

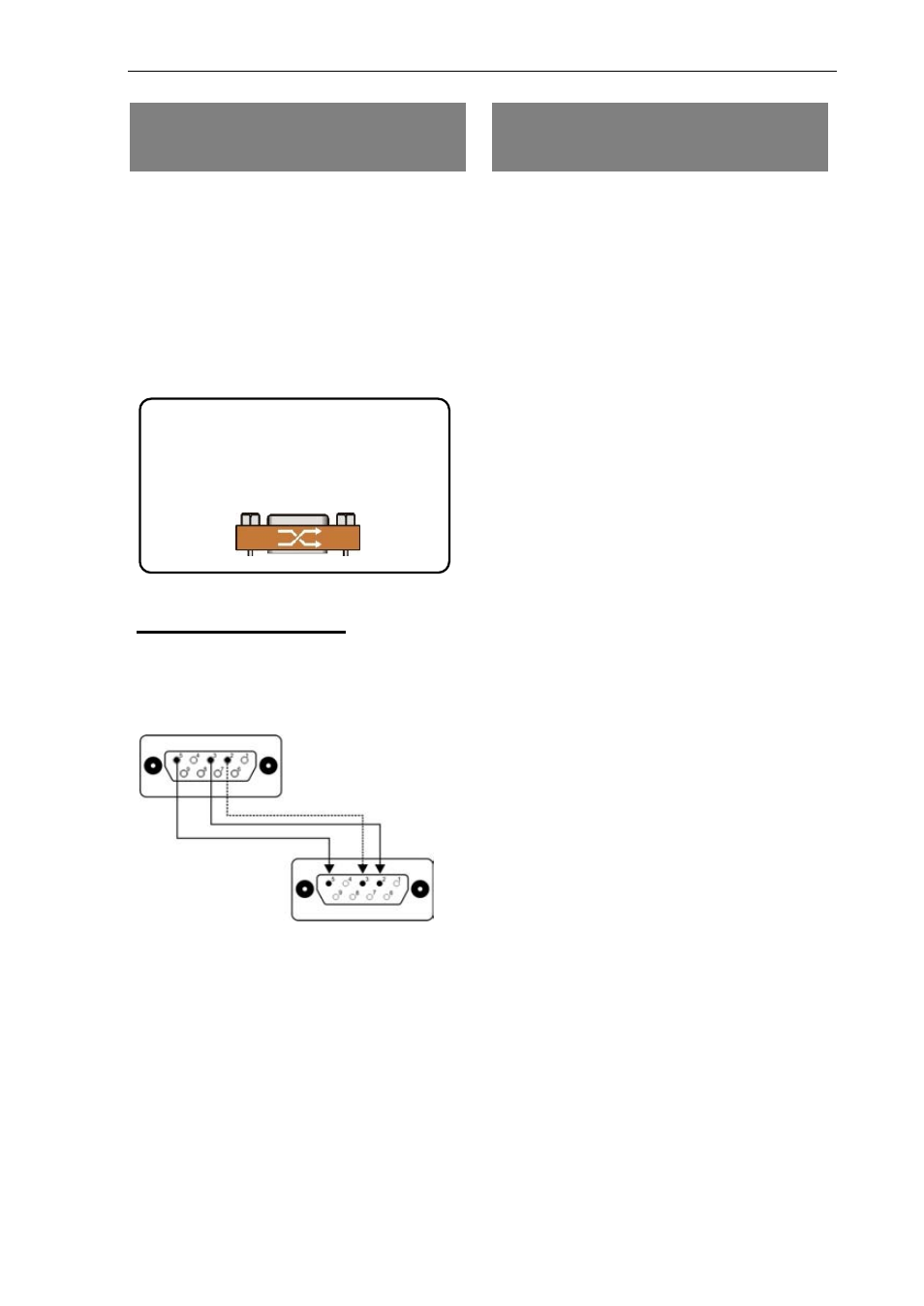

Die Metz-Fernsehgeräte be-
nötigen als Steuerleitung
zwischen M203 und TV ein
gekreuztes Seriellkabel, auch
Null-Modem-Kabel genannt.
Typ:
Stecker-Stecker
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) des-
halb den beiliegenden Kreuz-
adapter.
9-Pol
⇒ 9-Pol
Pin 5 ⇒ Pin 5
Pin 2 ⇒ Pin 3
Pin 3 ⇒ Pin 2
Eine Freischaltung der seriellen
Schnittstelle für Steuerzwecke
ist nicht erforderlich. Die not-
wendigen Änderungen im TV-
Menü werden in der rechten
Spalte beschrieben.
Max. Kabellänge RS232: 10 m
Erforderliche Einstellungen
im Metz TV-Menü
Für eine reibungslose Kommuni-
kation zwischen der M203 Metz-
Schnittstelle und dem Metz-TV
sind folgende Einstellungen im
TV-Menü des Fernsehgerätes
vorzunehmen:
1. Schaltspannung Euro-
SCART-Buche deaktivieren
TV-Menü  Konfiguration  8 :
1 Programmwechsel „AUS“
2 Programmwechsel „AUS“
3 Programmwechsel „AUS“
2. Normlautstärke von 45 %
auf 0 % heruntersetzen
TV-Menü  Bild und Ton  3  1
Lautstärke (Normwert) 45 %
Lautstärke (Normwert) 0 %
