DE 10
Deutsch

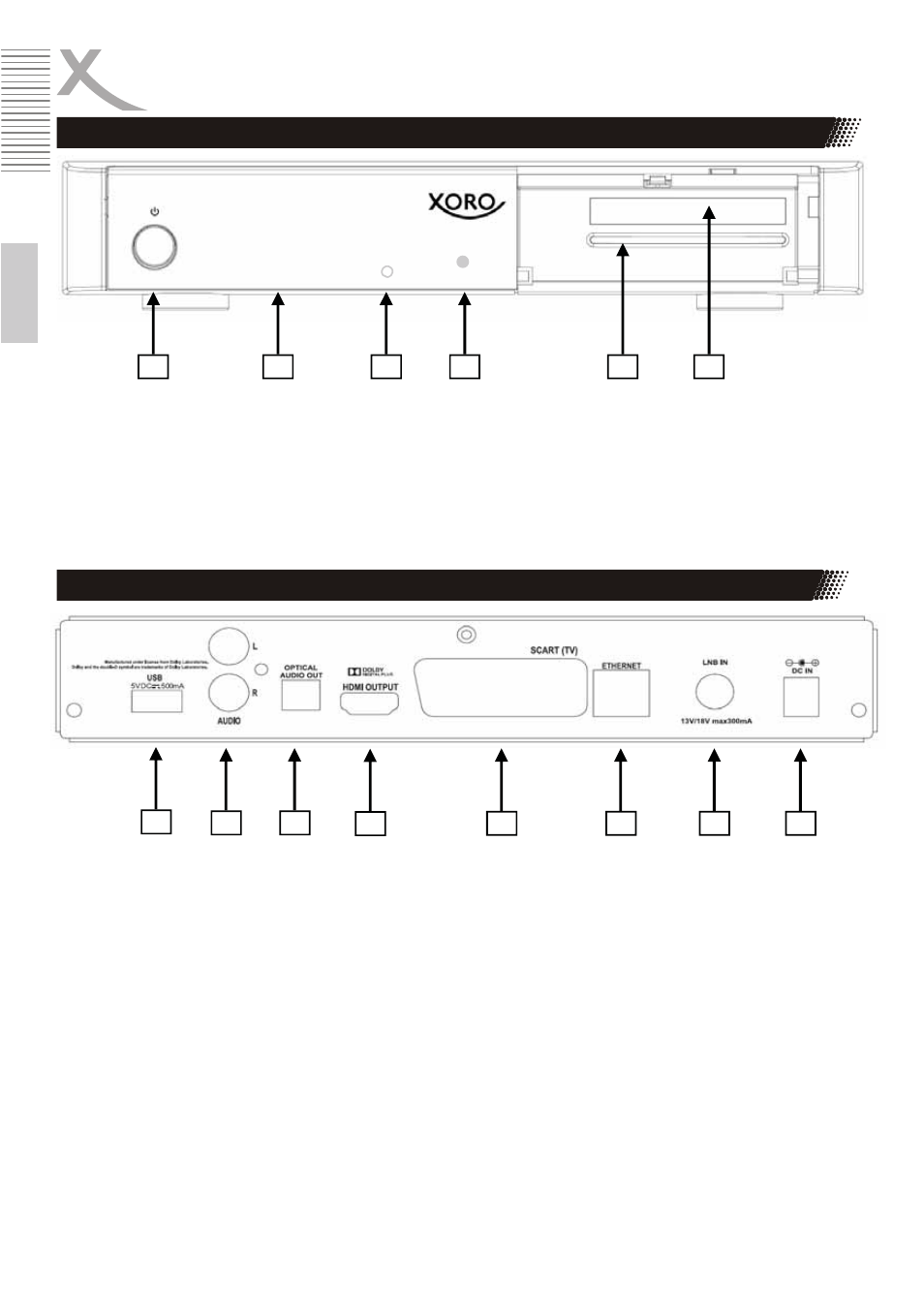

Bedienelemente und Anschlüsse
1) Ein-/Auschalten
(Standby)
2) LED-Display: Zeigt Sendernummer, Uhrzeit oder Statusinformationen an
3) Empfänger für Fernbedienungssignale
4) Betriebsanzeige (grün: eingeschaltet, rot: Standby)
5) Kartenleser für HD+ Karte
6) CI+ Schacht
Vorderseite
Rückseite
A) USB-Buchse (5V, max. 500mA)
B) Audioausgang (Analog, Cinch-Buchse)
C) Audioausgang (Digital, S/PDIF optisch)
D) HDMI-Ausgang
E) SCART-Ausgang
F)
Netzwerkanschluss (LAN, RJ45)
G) Antenneneingang (F-Buchse, IEC 169-24, 13V/18V max. 300mA)
H) Anschlussbuchse für das mitgelieferte Netzteil (DV IN 12V, 2A)
1 2 3 5 4 6
A C D E B F G H
