Der benötigte Klemmbügel, die Zylinderschraube M5x16, die Unterlegscheibe und der Federring
befinden sich im Lieferumfang des Wechselrichters.
Kabelanforderungen:
Verwendung von feindrähtigen Leitern
Sie können einen starren Leiter oder einen flexiblen, feindrähtigen Leiter verwenden.
• Bei Verwendung eines feindrähtigen Leiters, muss dieser mit einem Ringkabelschuh
doppelt gecrimpt werden. Dabei sicherstellen, dass beim Zerren oder Biegen kein
unisolierter Leiter zu sehen ist. Dadurch ist eine ausreichende Zugentlastung durch den
Ringkabelschuh gewährleistet.
☐ Querschnitt des Erdungskabels: maximal 10 mm²
Vorgehen:
1. Das Erdungskabel 12 mm abisolieren.
2. Schraube durch den Federring, den Klemmbügel und die Unterlegscheibe stecken.
3. Schraube leicht in das Gewinde schrauben.

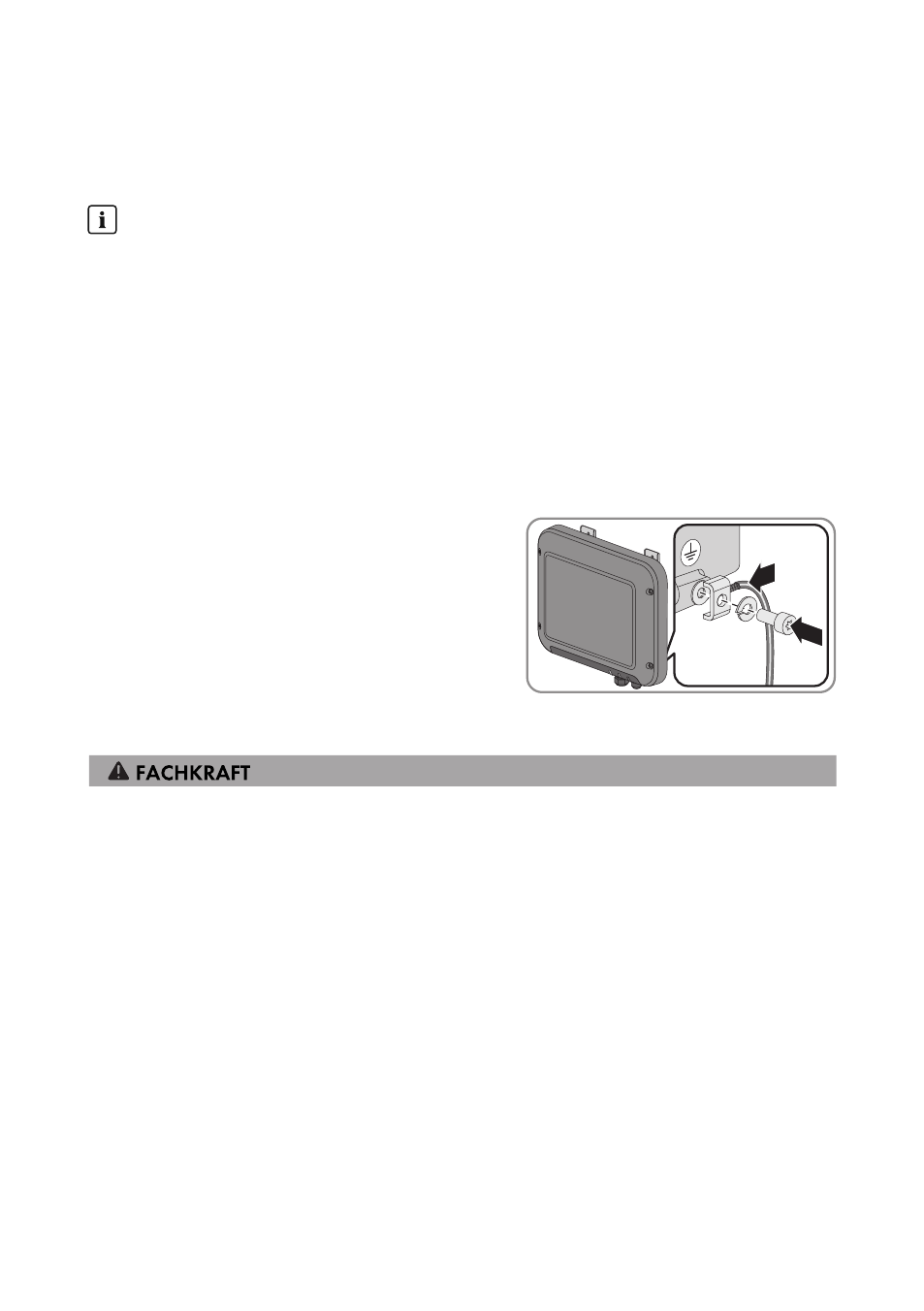

4. Das Erdungskabel zwischen Unterlegscheibe
und Klemmbügel führen und die Schraube mit
einem Torx-Schraubendreher (TX25) festdrehen
(Drehmoment: 6 Nm).
6.4 Wechselrichter mit Netzwerk verbinden
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Netzwerkkabel
☐ Bei Bedarf: Feldkonfektionierbare RJ45-Steckverbinder. SMA Solar Technology AG empfiehlt
den Steckverbinder "MFP8 T568 A Cat.6A" von "Telegärtner".
☐ Bei Verlegung des Netzwerkkabels im Außenbereich: Überspannungsschutz zur Installation
zwischen Netzwerkkabel vom Wechselrichter und dem lokalen Netzwerk im Gebäude. Der
Überspannungsschutz vermeidet, dass Überspannungen im Falle eines Blitzeinschlags über
das Netzwerkkabel ins Gebäude und an andere angeschlossene Netzwerkgeräte
weitergeleitet werden.
Kabelanforderungen:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen.
☐ Kabeltyp: 100BaseTx
☐ Kabelkategorie: Cat5, Cat5e, Cat6, Cat6a oder Cat7
☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a
