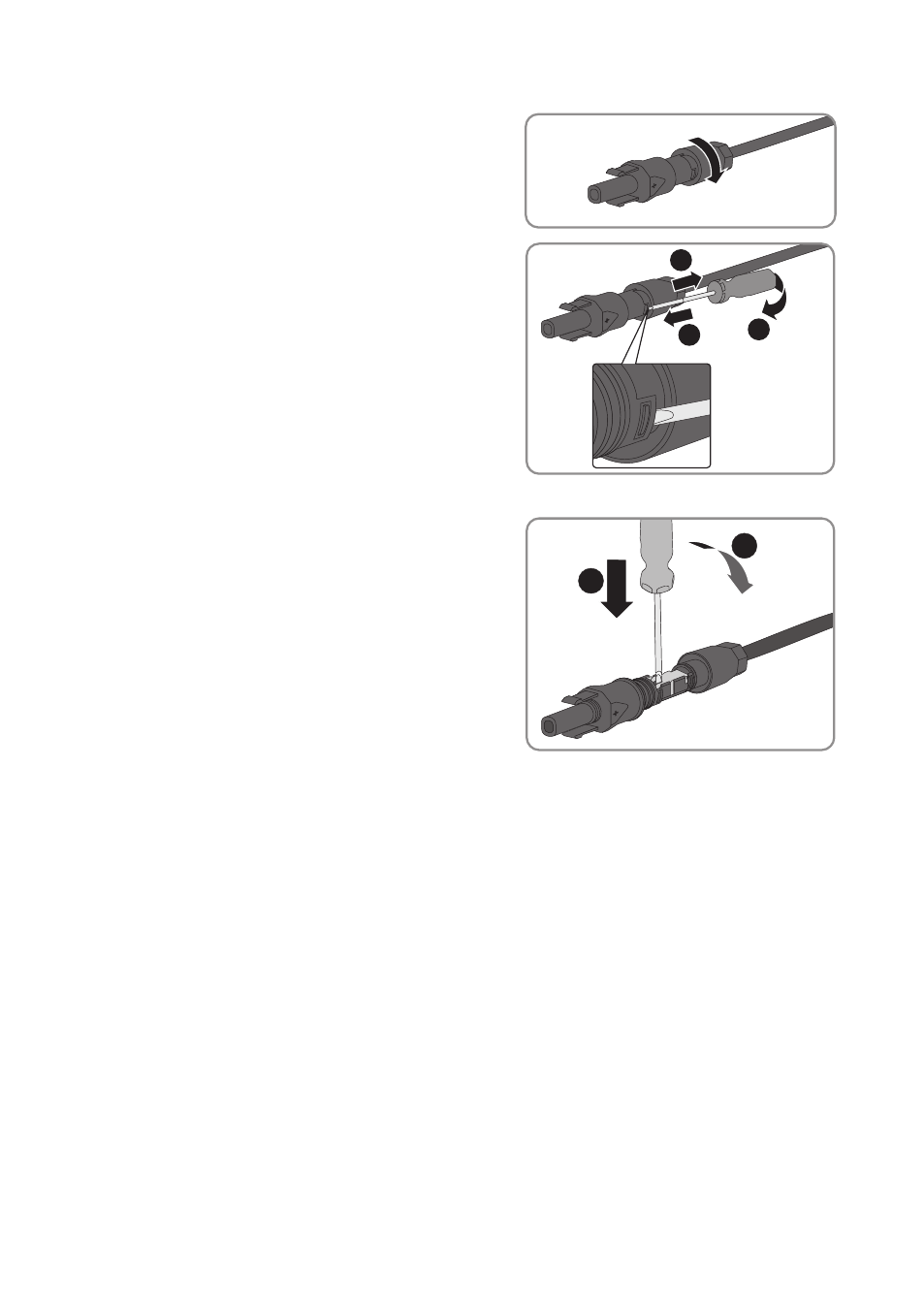

3. Überwurfmutter des DC-Steckverbinders lösen.
+
4. Den DC-Steckverbinder entriegeln. Dazu einen
Schlitz-Schraubendreher in die seitliche
Verrastung einhaken und die Verrastung
aufhebeln (Klingenbreite: 3,5 mm).
+
1
2
3
5. Den DC-Steckverbinder vorsichtig auseinander ziehen.
6. Den Klemmbügel lösen. Dazu einen Schlitz-
Schraubendreher in den Klemmbügel einhaken
und Klemmbügel aufhebeln (Klingenbreite:
3,5 mm).
+
1
2
7. Das Kabel entnehmen.
6 Elektrischer Anschluss SMA Solar Technology AG
Betriebsanleitung SB15-25-BE-de-10 36
