Überspannungsableiter Typ II nachrüsten
Der Wechselrichter kann ab Werk mit Überspannungsableitern ausgerüstet sein oder nachträglich
ausgerüstet werden (siehe Kapitel 14 "Ersatzteile", Seite 45).
1.
Lebensgefahr durch hohe Spannungen
• Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2, Seite 7).
• 20 Minuten warten, bevor Sie die DC-Schutzabdeckung abnehmen damit sich
Restspannungen entladen können.

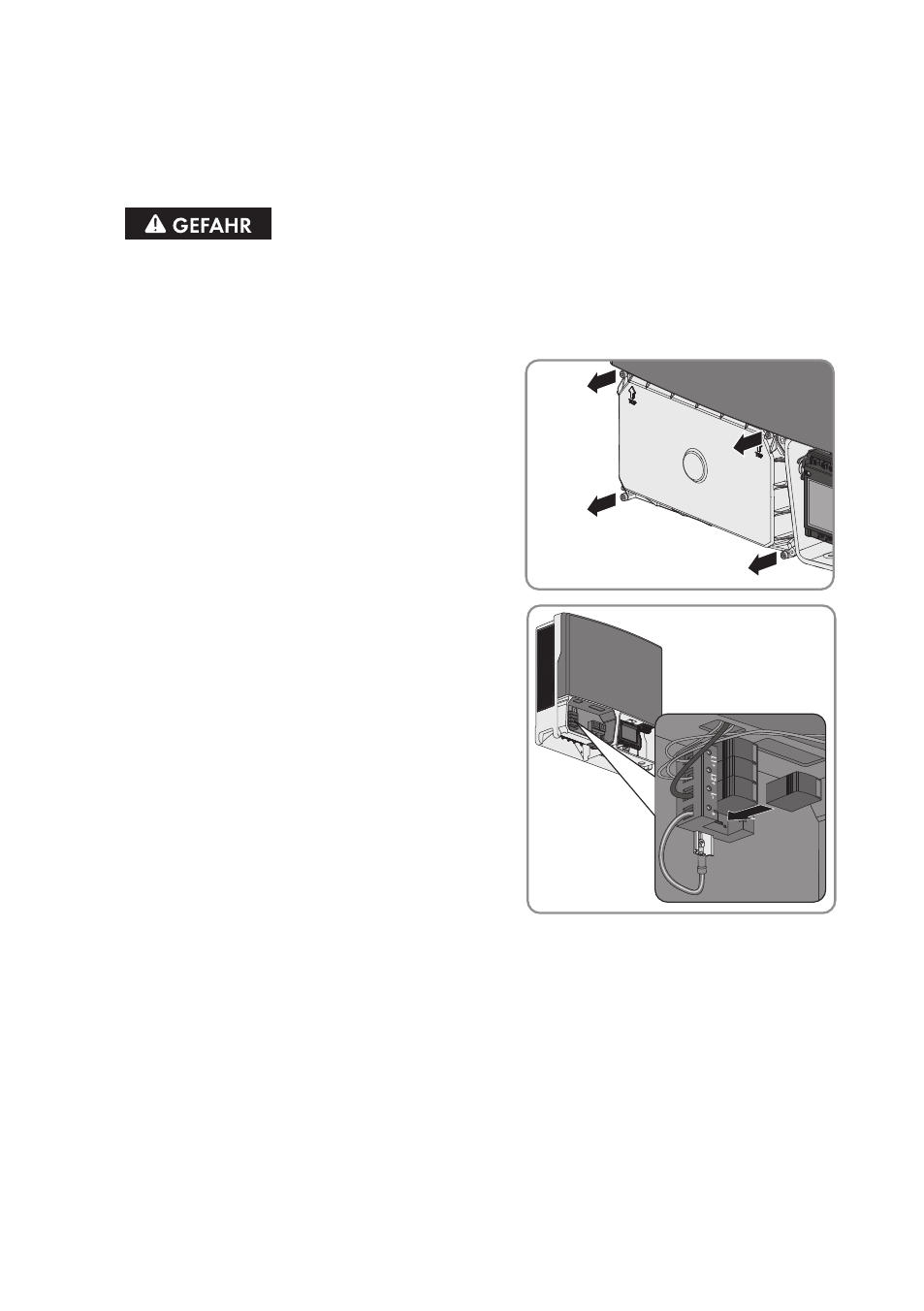

2. Schrauben der DC-Schutzabdeckung mit einem
Innensechskant-Schlüssel (SW 3) lösen und DC-
Schutzabdeckung von unten anheben und
abnehmen.
3. Neue Überspannungsableiter auf die
vorgesehenen Steckplätze stecken, bis sie mit
den seitlichen Rastnasen einrasten. Dabei muss
sich das Sichtfenster auf der rechten Seite
befinden.
4. DC-Schutzabdeckung an der oberen Kante anlegen, herunterklappen und festschrauben
(Drehmoment: 3,5 Nm).
