Beispiel: Ort des Erdschlusses

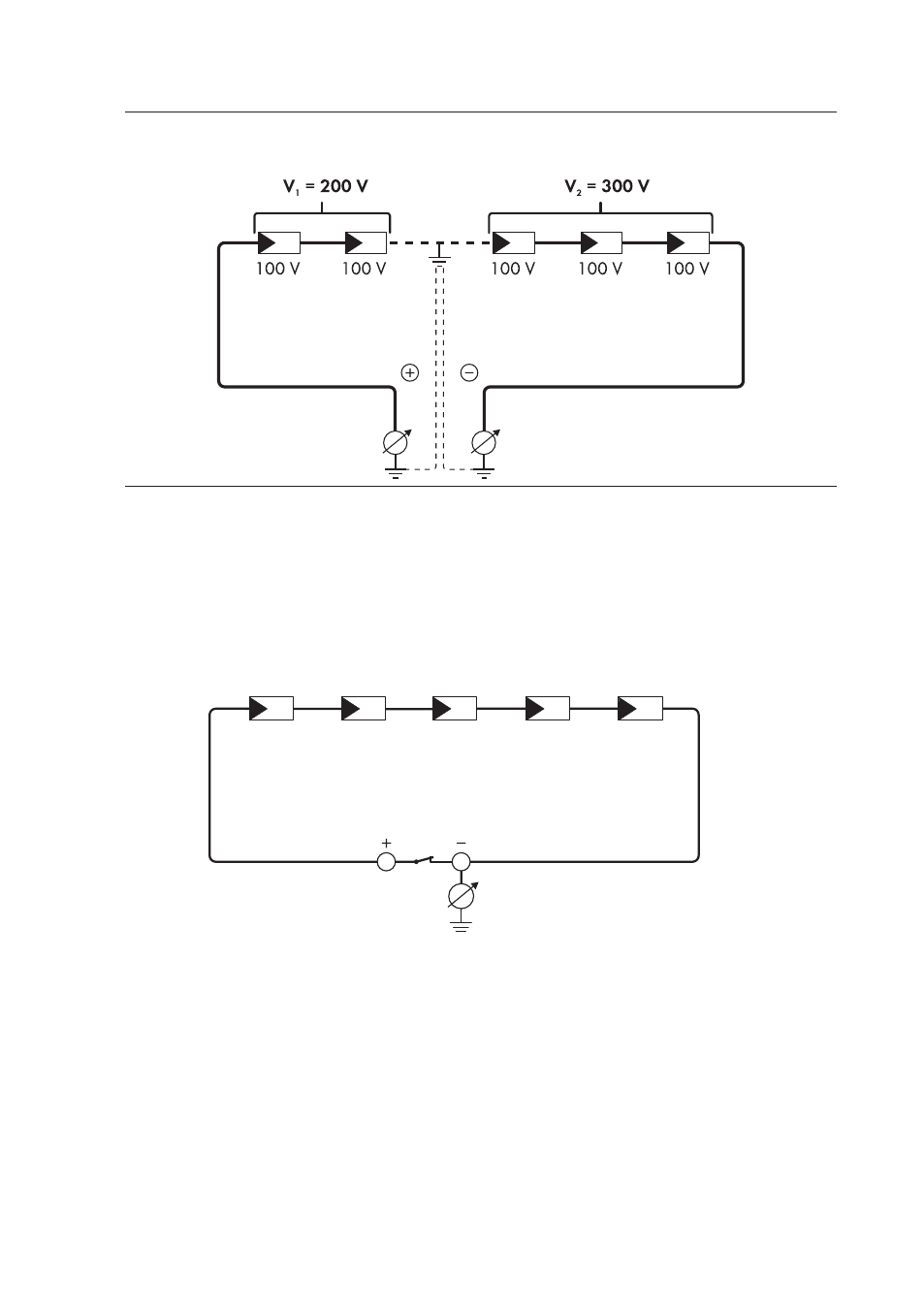

Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul.
3. Wenn kein eindeutiger Erdschluss messbar ist und die Meldung weiterhin angezeigt wird,
Isolationswiderstandsmessung durchführen.
4. Strings ohne Erdschluss wieder an den Wechselrichter anschließen und Wechselrichter wieder
in Betrieb nehmen (siehe Kapitel 11, Seite 36).
Prüfung mittels Isolationswiderstandsmessung
Wenn die Spannungsmessung keinen ausreichenden Hinweis auf einen Erdschluss liefert, kann die
Messung des Isolationswiderstands genauere Ergebnisse liefern.
Abbildung 1: Schematische Darstellung der Messung
