1. Austauschgerät montieren und den elektrischen Anschluss durchführen (siehe Betriebsanleitung
des Wechselrichters).
2. Gegebenenfalls Schnittstellen in das Austauschgerät einbauen und Anschluss an die
Schnittstellen vornehmen (siehe Anleitung der Schnittstelle).
3. Gegebenenfalls Überspannungsableiter in das Austauschgerät einbauen (siehe Kapitel 4
"Überspannungsableiter Typ II nachrüsten", Seite 12).
4. Wenn auf dem oberen Deckel des Austauschgeräts ein Aufkleber mit "Transportdeckel"
angebracht ist, den oberen Gehäusedeckel des Austauschgeräts gegen den oberen
Gehäusedeckel des defekten Wechselrichters tauschen:
Lebensgefahr durch hohe Spannungen
20 Minuten warten, bevor Sie den oberen Gehäusedeckel öffnen, damit Restspannungen
entladen werden können.
• Die Schrauben des oberen Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 4)
lösen und den Gehäusedeckel abnehmen.

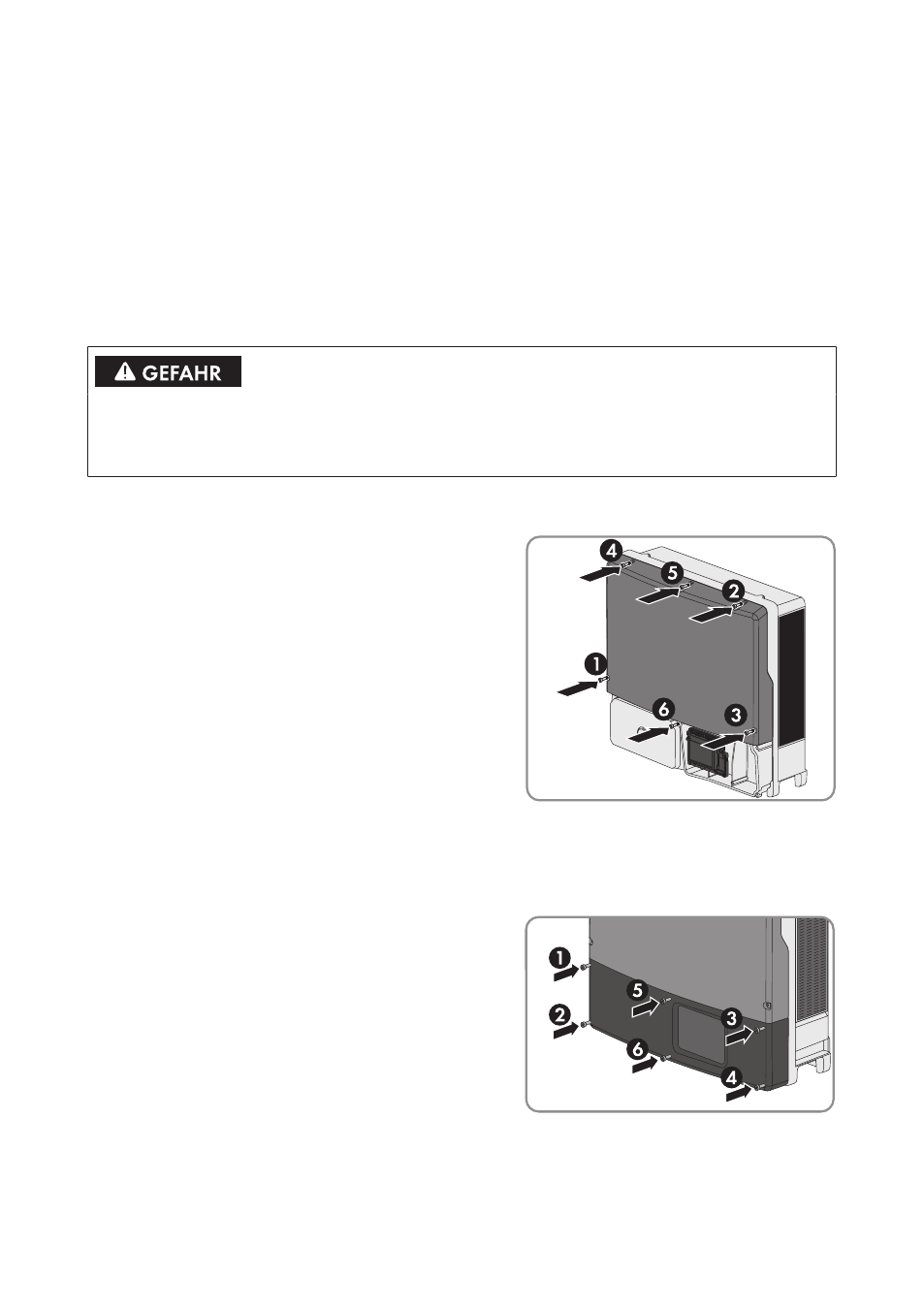

• Den oberen Gehäusedeckel mit den 6
Schrauben und Sperrkantscheiben auf das
Gehäuse setzen und mit einem
Innensechskant-Schlüssel (SW 4) in der
Reihenfolge 1 bis 6 festdrehen
(Drehmoment: 6 Nm ± 0,3 Nm)
5. Den unteren Gehäusedeckel von oben einsetzen und herunterklappen. Dabei den
Gehäusedeckel des defekten Wechselrichters verwenden, wenn auf dem Gehäusedeckel des
Austauschgeräts ein Aufkleber mit "Transportdeckel" angebracht ist. Dabei müssen die
Schrauben aus dem unteren Gehäusedeckel herausragen.
6. Alle 6 Schrauben des unteren Gehäusedeckels
mit einem Innensechskant-Schlüssel (SW 3) in
der Reihenfolge 1 bis 6 festdrehen
(Drehmoment: 2,0 Nm ± 0,3 Nm). Durch
Einhalten der Reihenfolge vermeiden Sie, dass
der Deckel schief angeschraubt wird und das
Gehäuse nicht korrekt abdichtet.
Tipp: Falls die Schrauben aus dem unteren
Gehäusedeckel herausfallen, die lange
Schraube in das Schraubloch unten in die Mitte
einsetzen und die 5 kurzen Schrauben in die
restlichen Schraublöcher einsetzen.
