Verbraucher über Multifunktionsrelais steuern oder Batterien
leistungsabhängig laden
Das Multifunktionsrelais kann Verbraucher steuern oder Batterien leistungsabhängig laden. Dazu
müssen Sie ein Schütz (K1) an das Multifunktionsrelais anschließen. Das Schütz (K1) dient dazu,
den Betriebsstrom für den Verbraucher einzuschalten und auszuschalten. Wenn Sie in Abhängigkeit
von der verfügbaren Leistung Batterien laden möchten, dient das Schütz dazu, das Laden der
Batterien zu aktivieren oder zu deaktivieren.

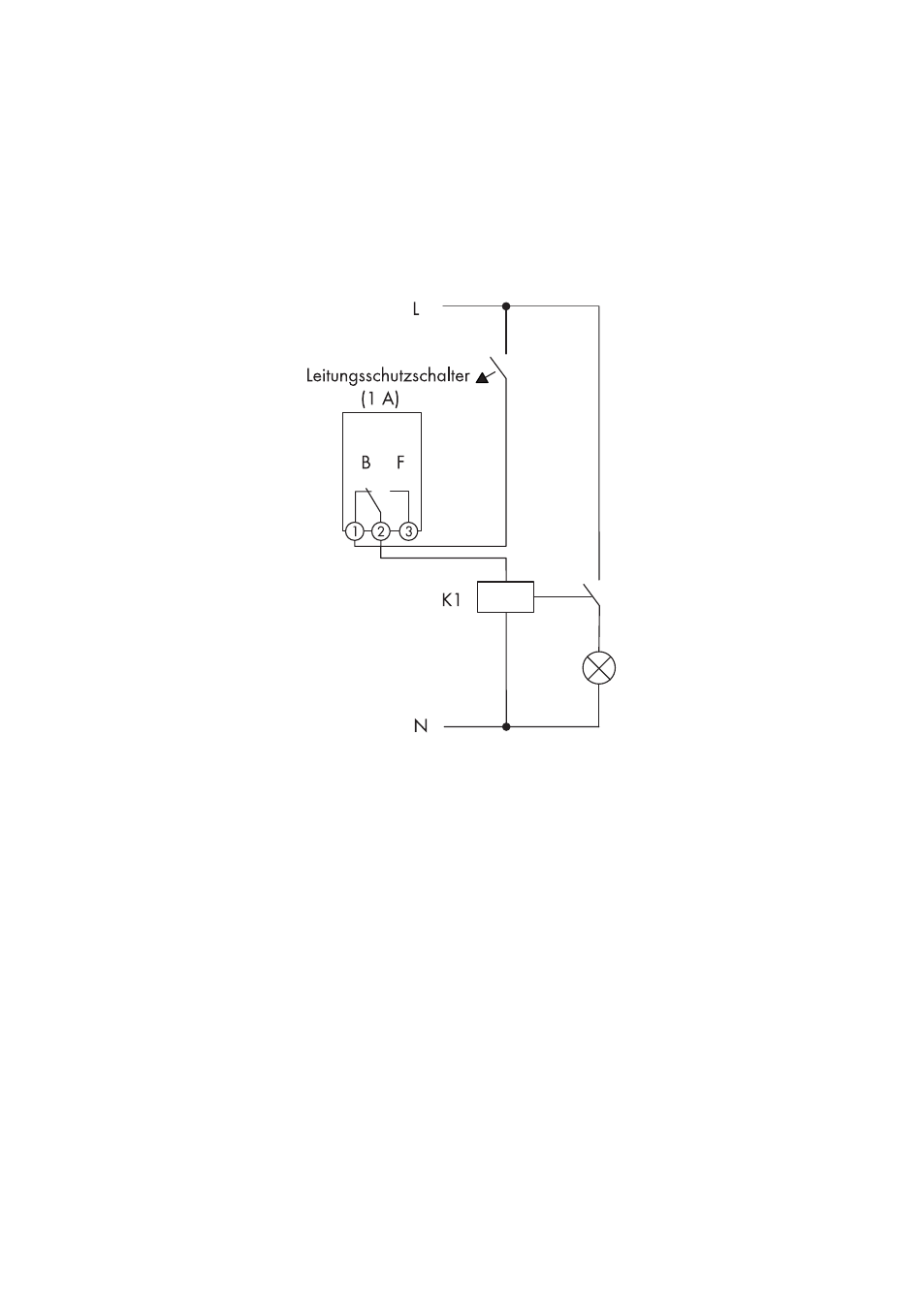

Abbildung 9: Anschlussplan beim Anschluss für die Steuerung eines Verbrauchers oder für das
leistungsabhängige Laden der Batterien
