6.5.2 Anschluss an das Multifunktionsrelais

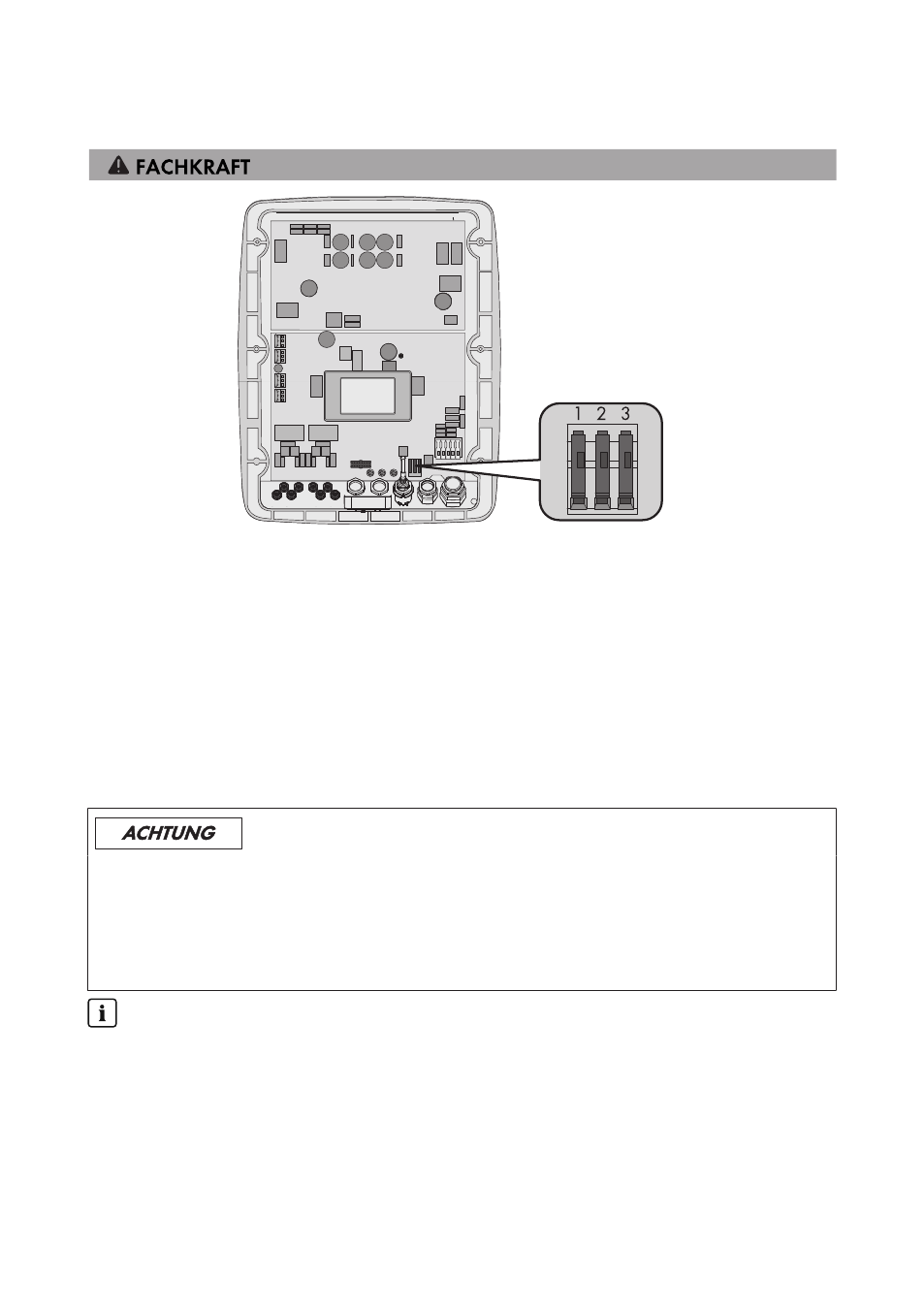

Abbildung 11: Klemmleiste für den Anschluss an das Multifunktionsrelais
Voraussetzung:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 11
"Technische Daten", Seite 56).
Kabelanforderungen:
☐ Das Kabel muss doppelt isoliert sein.
☐ Außendurchmesser: 5 mm … 12 mm
☐ Leiterquerschnitt: 0,08 mm² … 2,5 mm²
☐ Die Kabel- und Verlegeart müssen sich für den Einsatz und den Verwendungsort eignen.
Zerstörung des Multifunktionsrelais durch zu hohe Kontaktbelastung
• Maximale Schaltspannung und maximalen Schaltstrom einhalten (siehe Kapitel 11.7
"Multifunktionsrelais", Seite 64).
• Bei Anschluss des Multifunktionsrelais an das öffentliche Stromnetz das Multifunktionsrelais
mit einem eigenen Leitungsschutzschalter absichern.
Multifunktionsrelais und 485 Data Module Type B oder SMA Power Control Module
parallel betreiben
Wenn Sie das Multifunktionsrelais und das 485 Data Module Type B oder das SMA Power
Control Module parallel betreiben möchten, darf an das Multifunktionsrelais maximal 30 V
DC oder 25 V AC angeschlossen werden.
