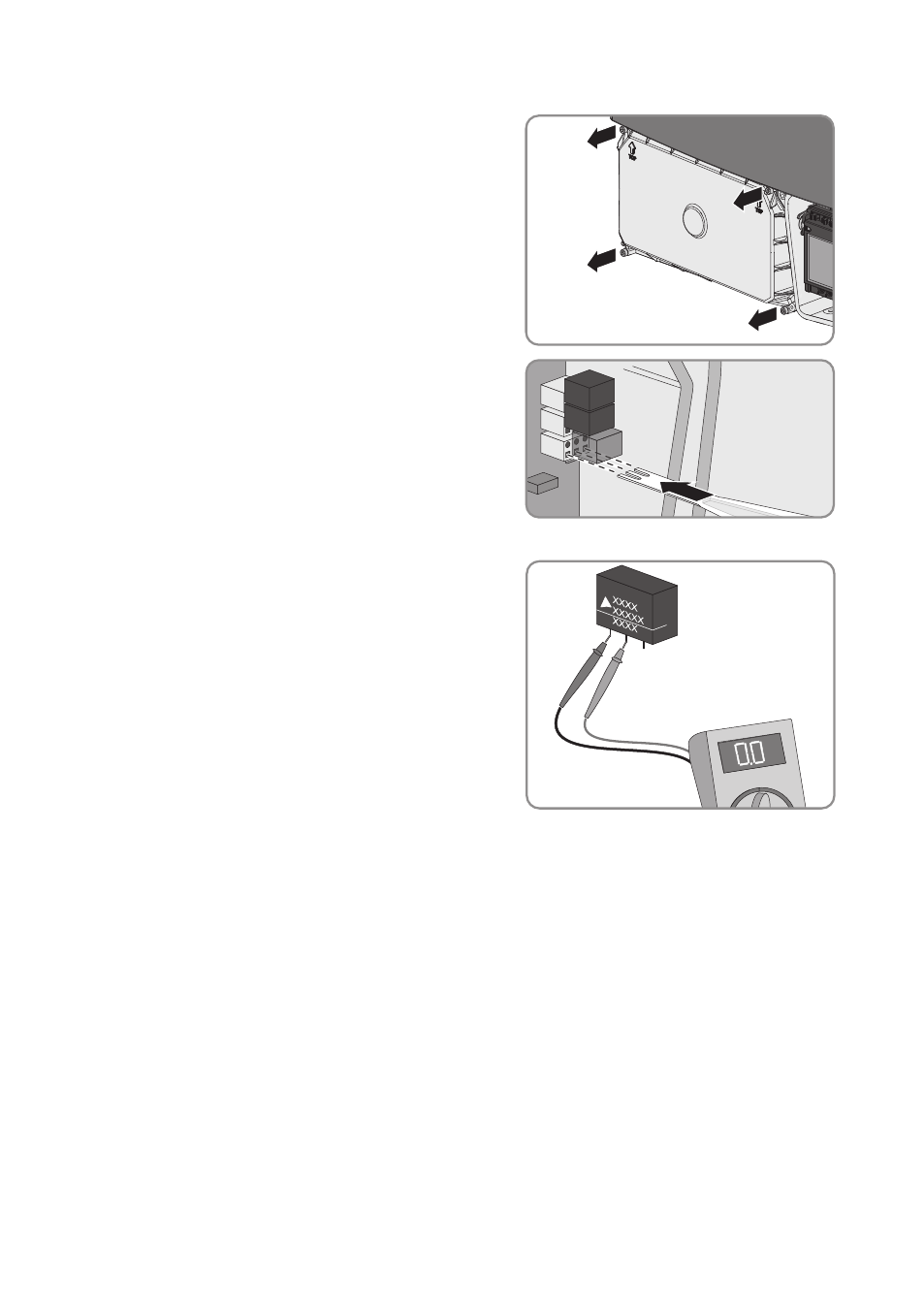

2. Alle 4 Schrauben der DC-Schutzabdeckung mit
einem Innensechskant-Schlüssel (SW 3)
herausdrehen und die DC-Schutzabdeckung
abnehmen.
3. Einsetzwerkzeug in Klemmkontakte der
Klemmleiste stecken.
4. Varistor aus Klemmleiste herausziehen.
5. Mit einem Messgerät zwischen dem mittleren
und dem linken Anschlussdraht messen, ob eine
leitende Verbindung besteht. Dabei den Varistor
so halten, dass die Beschriftung nach vorne
zeigt.
Wenn keine leitende Verbindung besteht, ist der Varistor defekt. SMA Solar Technology AG
empfiehlt, alle Varistoren umgehend auszutauschen.
• Neue Varistoren und Einsetzwerkzeug bestellen (siehe Kapitel 14 "Ersatzteile", Seite 44)
.
• Alte Varistoren wieder einsetzen, bis neue Varistoren und Einsetzwerkzeug vorhanden
sind.
• Wenn neue Varistoren vorhanden sind, alle Varistoren austauschen (siehe Kapitel 9,
Seite 35).
Wenn eine leitende Verbindung besteht, den Service kontaktieren (siehe Kapitel 15, Seite 45
).
8 Funktion der Varistoren prüfen SMA Solar Technology AG
Serviceanleitung STP15-17TL-10-SG-de-10 34
