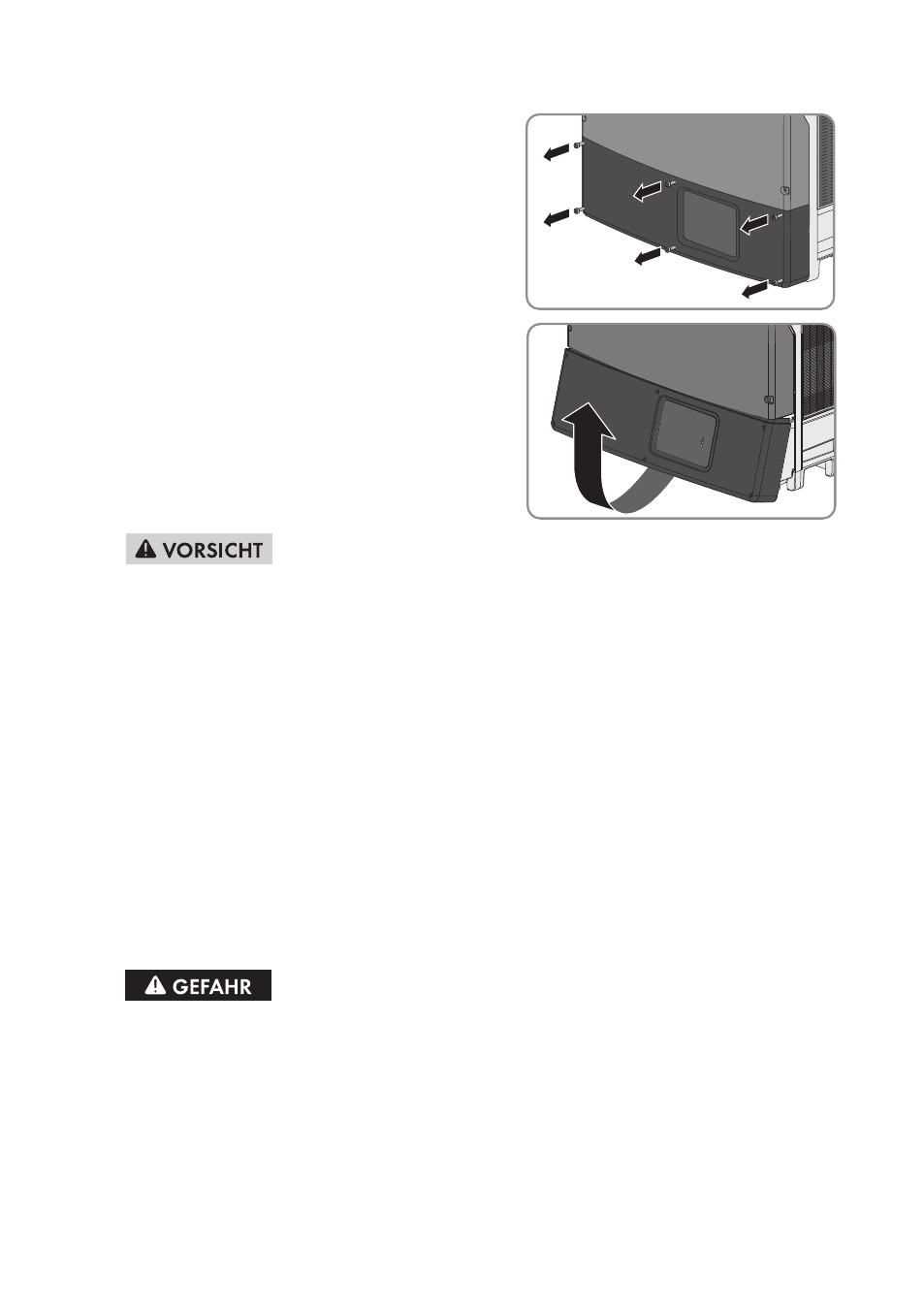

5. Alle 6 Schrauben des unteren Gehäusedeckels
mit einem Innensechskant-Schlüssel (SW 3)
herausdrehen.
6. Den unteren Gehäusedeckel nach oben klappen
und abnehmen.
7.
Verbrennungsgefahr beim Berühren der DC-Schutzabdeckung
Während des Betriebs kann die DC-Schutzabdeckung heiß werden.
• Die DC-Schutzabdeckung nicht berühren.
8. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L1 und N, L2 und N und
L3 und N mit geeignetem Messgerät feststellen. Dazu die Prüfspitze jeweils in die runde
Öffnung der Anschlussklemme stecken.
9. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L1 und PE, L2 und PE und
L3 und PE mit geeignetem Messgerät feststellen. Dazu die Prüfspitze jeweils in die runde
Öffnung der Anschlussklemme stecken.
10. Wenn das Multifunktionsrelais verwendet wird, Spannungsfreiheit zwischen allen Klemmen
des Multifunktionsrelais und PE der AC-Klemmleiste feststellen.
11. Stromfreiheit mit Zangenamperemeter an allen DC-Kabeln feststellen.
12. Alle DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher oder
einen abgewinkelten Federstecher in einen der seitlichen Schlitze stecken (Klingenbreite:
3,5 mm) und die DC-Steckverbinder gerade abziehen. Dabei nicht am Kabel ziehen.
13.
Lebensgefahr durch hohe Spannungen im Wechselrichter
Die Kondensatoren im Wechselrichter benötigen 20 Minuten, um sich zu entladen.
• 20 Minuten vor Öffnen des oberen Gehäusedeckels warten.
• Die DC-Schutzabdeckung nicht öffnen.
