SMA 485PB-NR Benutzerhandbuch
Seite 6
SMA
Technologie AG
Nachrüstung der Kommunikationsschnittstellen
Kurzanleitung
PB-NR-IXX073014
Seite 6

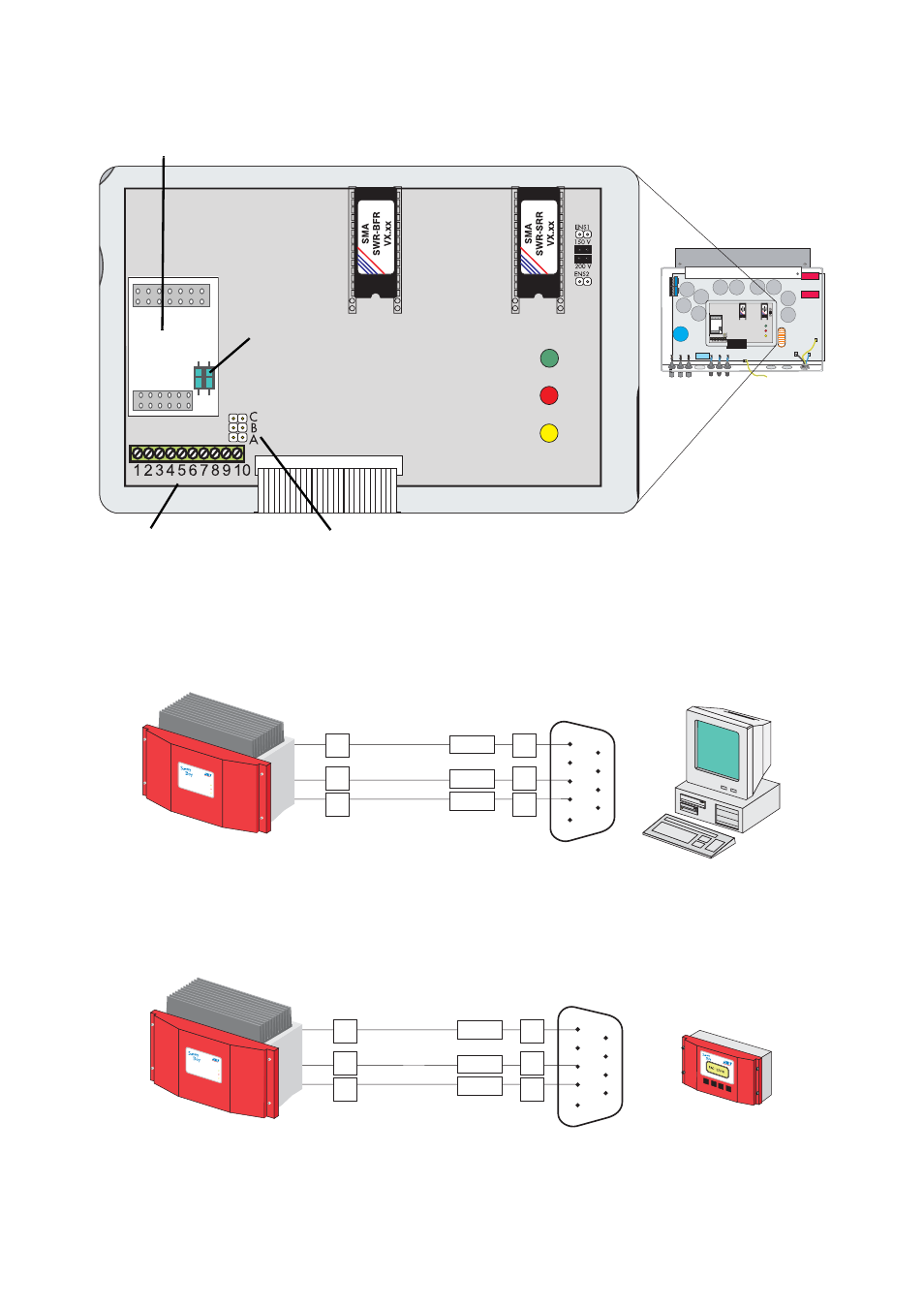

RS232 bei einem Sunny Boy Typ "SWR"
Verkabelung eines Wechselrichters über RS232 an einen PC
Verkabelung eines Wechselrichters über RS232 an einen
Sunny Boy Control
RS232 Piggy-Back
Widerstände mit einem schwar-
zen Ring bei RS232 entfernen.
Die Widerstände können
braun oder blau sein.
Klemmleiste zum
Anschluss des
RS232 Kabels
Jumper dürfen bei RS232
Kommunikation nicht
gesteckt sein.
3
5
2
3
5
2
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter
Photovoltaic
string
inver
ter
SWR 3000
GND
TXD
RXD
PC mit Sunny Data Control
3
5
2
3
5
2
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure
Photovoltaik-Stringwechselrichter
Photovoltaic
string
inver
ter
SWR 3000
GND
TXD
RXD
Sunny Boy Control mit
RS232 Piggy-Back auf
COM1
