SMA 485PB-NR - Handbuch (Seite 9)

SMA Technologie AG Nachrüstung der Kommunikationsschnittstellen
Kurzanleitung PB-NR-IXX073014 Seite 9

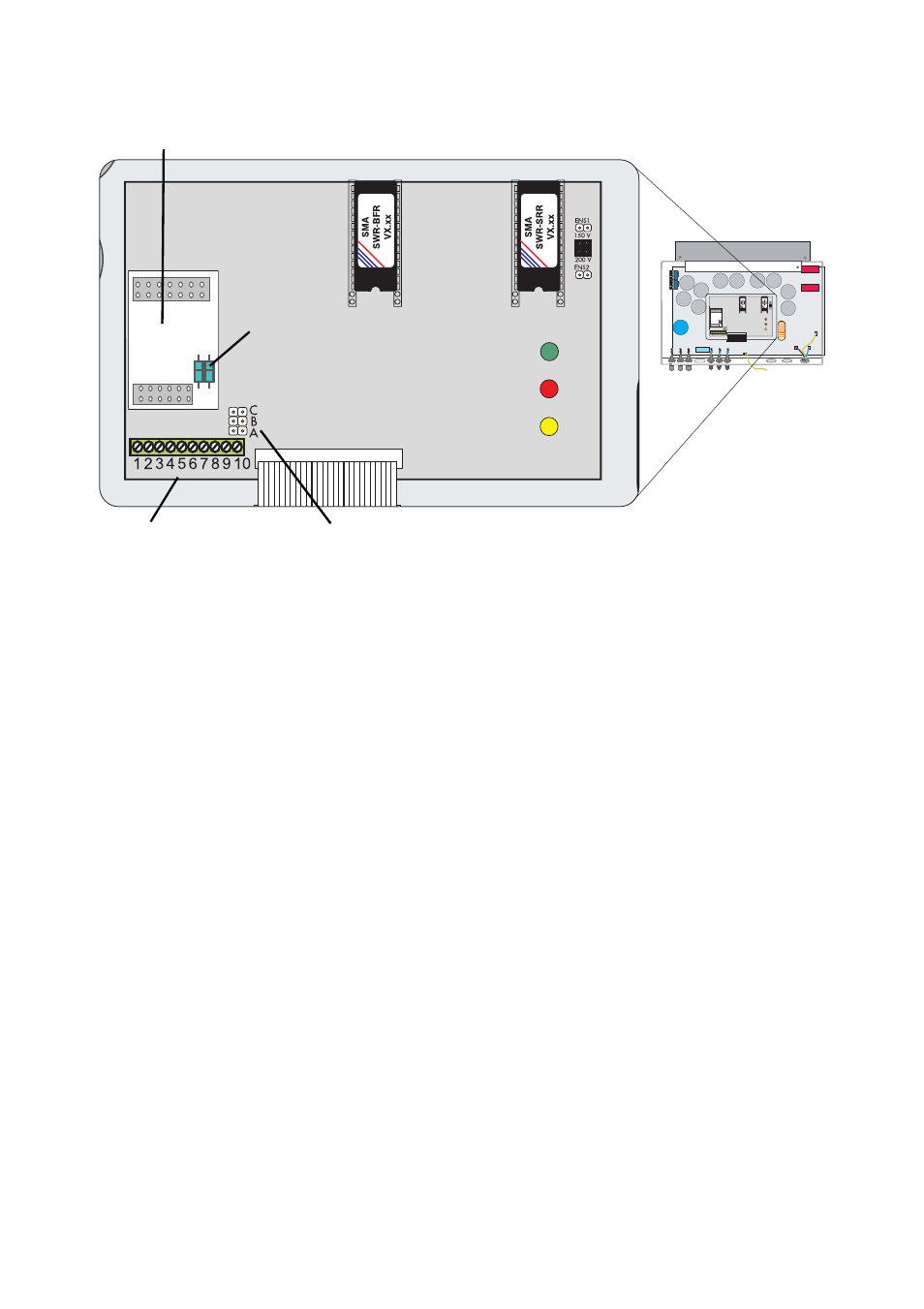

RS485 bei einem Sunny Boy Typ "SWR"
RS485 Piggy-Back
Widerstände mit einem schwar-
zen Ring bei RS485 entfernen.
Die Widerstände können
braun oder blau sein.
Klemmleiste zum
Anschluss des
RS485 Kabels
Die Funktion der Jumper
ist auf der nächsten Seite
beschrieben.
