7 Anschluss SMA Solar Technology AG
30 REDUCERBOX-BA-de-16 Bedienungsanleitung
7.3 Anschlusskabel verlängern
Falls die Länge des vorkonfektionierten Kabels nicht für den Anschluss der Power Reducer Box an den
Rundsteuerempfänger ausreicht, kann ein längeres Kabel an den mitgelieferten Stecker
angeschlossen und verwendet werden.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Geschirmtes Anschlusskabel vom Typ LiYCY, 5-adrig, Aderquerschnitt 0,5 mm
2
, max. 30 m
Länge
☐ 11 Aderendhülsen
1. Stecker öffnen und mitgeliefertes Kabel abschrauben.
2. 4 cm Kabelmantel des anzuschließenden Kabels entfernen.
3. Adern ca. 6 mm abisolieren.
4. Kabelschirm verdrillen und in einen Schrumpfschlauch stecken.
5. Adern mit Aderendhülsen versehen.

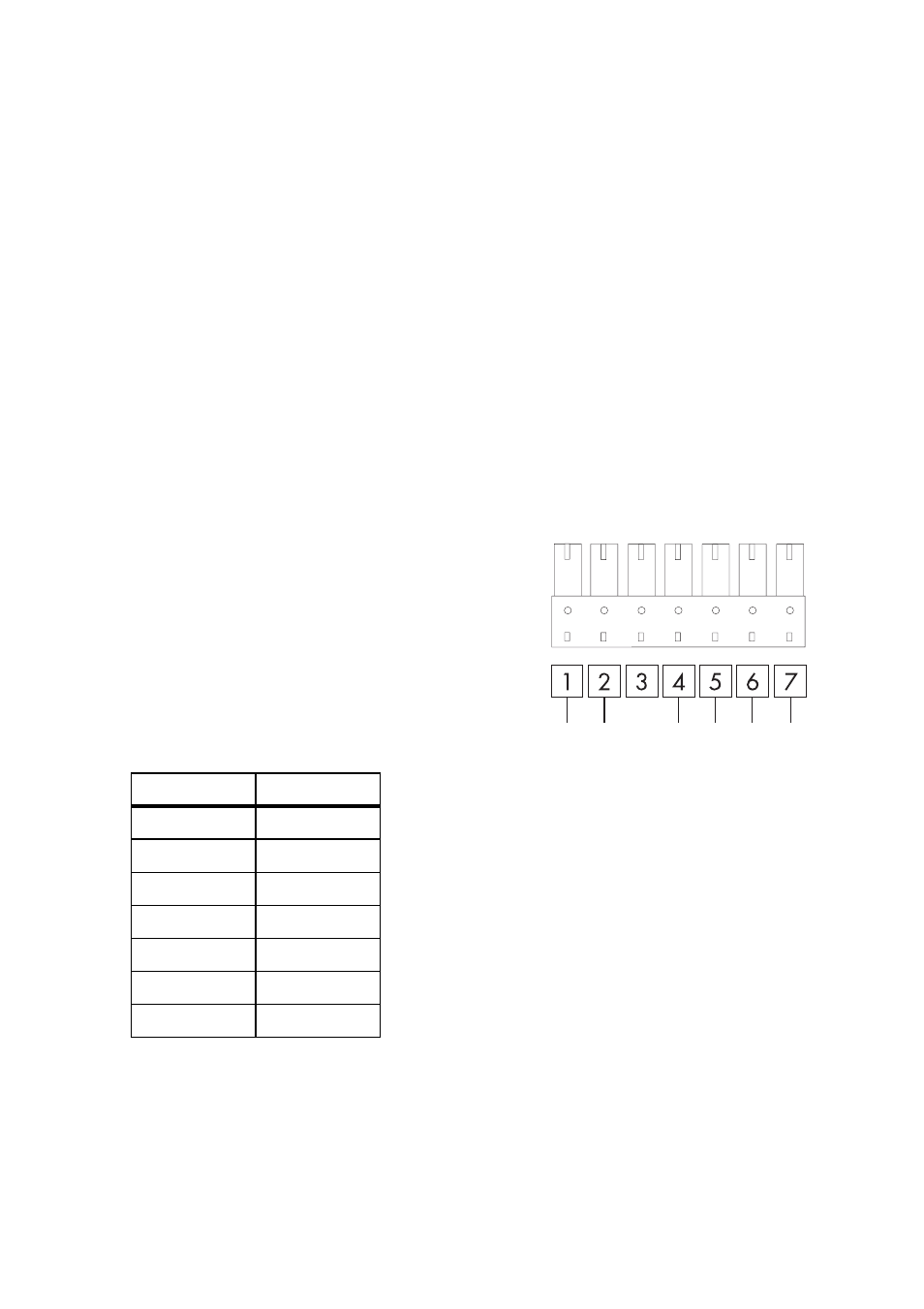

6. Verdrillten Kabelschirm an Pin 7 des Steckers
anschließen.
7. Adern unter Beachtung der Belegung an den Stecker anschließen.
8. Den Stecker in das Steckergehäuse einsetzen und das Anschlusskabel an der Zugentlastung
befestigen.
9. Den Deckel des Steckergehäuses aufsetzen und das Steckergehäuse verschließen.
10. Am anderen Kabelende Adern mit Aderendhülsen versehen, Kabelschirm kürzen und isolieren.
Stecker-Pin Aderfarbe
1 weiß
2 braun
3 −
4 grün
5 gelb
6 grau
7 Kabelschirm
