Montage und elektrischer Anschluss SMA Solar Technology AG
10 PT100UNR-IDE083510 Installationsanleitung
4.4 Sensor anschließen
1. Schrauben am Gehäuse des Sensors lösen und
Deckel abnehmen.
2. Kabelverschraubung des Sensors abdrehen.
3. Innenliegende Schutzplättchen entfernen. Achten Sie
darauf, dass die innenliegende Dichtung nicht
herausfällt.
4. Kabelverschraubung bis zur Hälfte auf das Gehäuse
drehen.
5. Kabel durch die Kabelverschraubung des Sensors
ziehen.

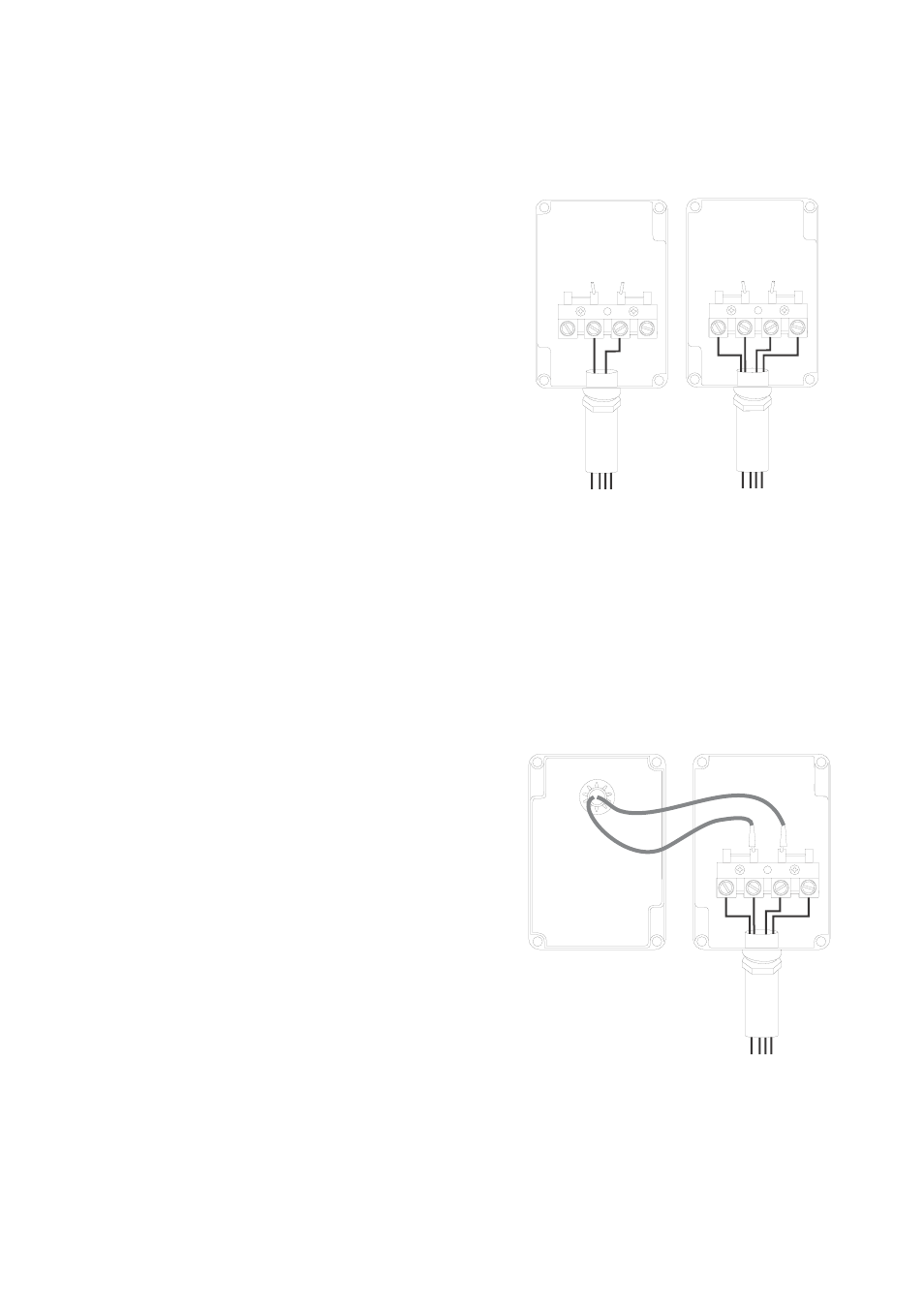

6. Adern in 2-Leitertechnik oder 4-Leitertechnik an die
Schraubklemmen anschließen, siehe Abbildung
rechts. Beim Anschluss der Sunny SensorBox
4-Leitertechnik verwenden.
7. Adernfarbe notieren:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Kabelverschraubung des Sensors handfest in das Gehäuse des Sensors drehen (Drehmoment:
0,8 Nm).
9. Stecker vom Deckel des Sensors mit den
Schraubklemmen verbinden, siehe Abbildung rechts.
Die Polarität der Kabel ist beliebig.
10. Deckel des Sensors mit den Schrauben auf dem
Gehäuse befestigen.
☑ Der Sensor ist angeschlossen.
2-Leitertechnik 4-Leitertechnik
I+ V+ V- I- I+ V+ V- I-
