Montage und elektrischer Anschluss SMA Solar Technology AG
12 PT100UNR-IDE083510 Installationsanleitung

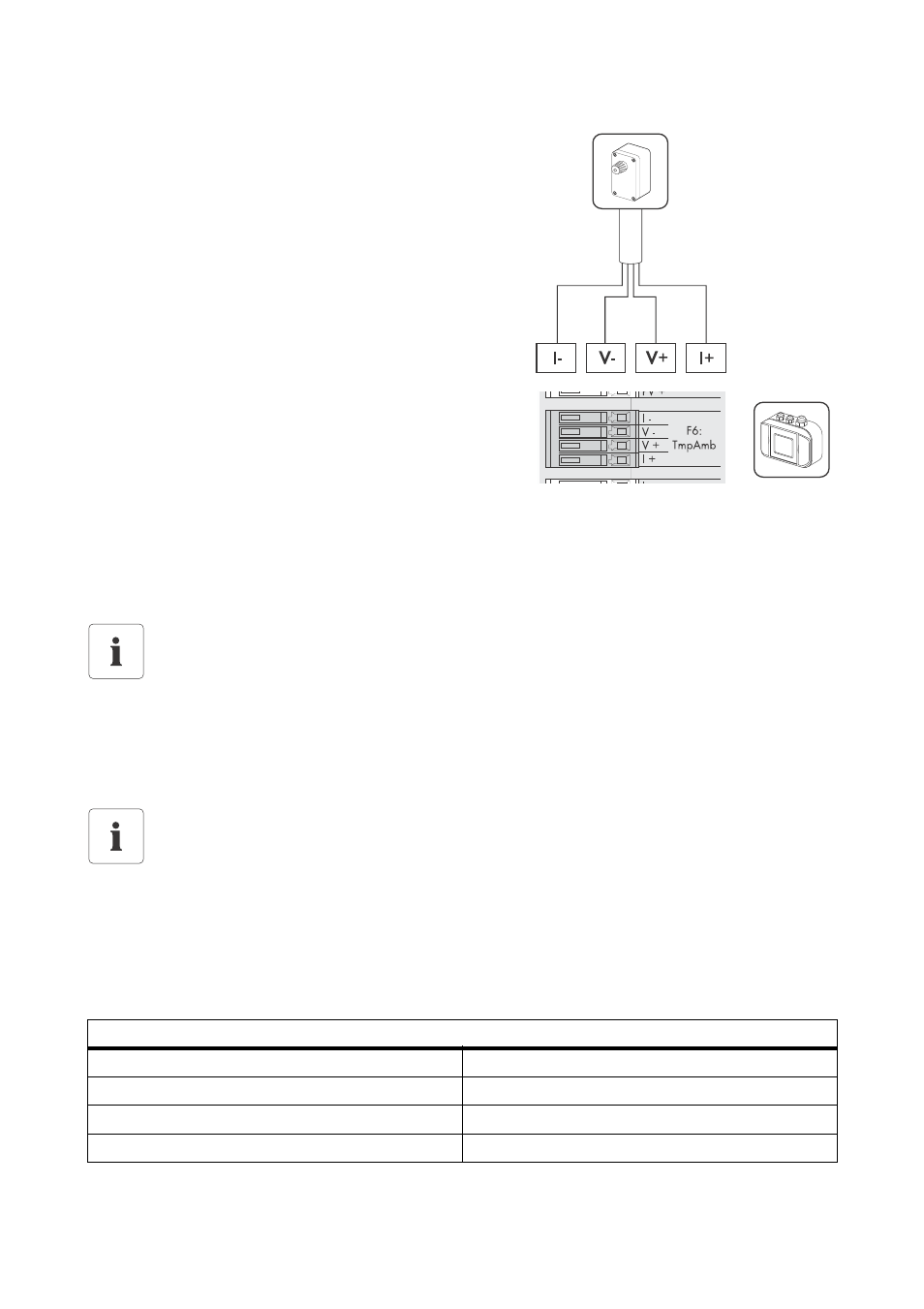

6. Sensor an den Anschluss „F6: TmpAmb“ der Sunny
SensorBox anschließen. Beachten Sie die notierten
Adernfarben (siehe Seite10).
7. Korrekten Sitz der Durchführungsdichtung von der
Kabelverschraubung prüfen.
8. Überwurfmutter handfest auf die
Kabelverschraubung drehen, um das Kabel zu
fixieren (Drehmoment: 0,8 Nm).
9. Kabel mit geeignetem Befestigungsmaterial
verlegen.
10. Weitere Sensoren montieren und anschließen.
11. Gehäusedeckel der Sunny SensorBox auf die
untere Gehäuseschale setzen.
12. Schrauben des Gehäusedeckels zuerst ein Stück
nach links drehen, bis die Schrauben in den ersten
Gewindegang springen.
13. Schrauben handfest (Drehmoment: 1 Nm) in die untere Gehäuseschale drehen.
☑ Der Umgebungstemperatursensor ist angeschlossen.
4.6 Sensor am Sunny Boy Control Plus anschließen
Der Anschluss des Sensors erfolgt am analogen Eingang (ANALOG IN) des Sunny Boy Control Plus.
4-Leitertechnik
Die analogen Eingänge AIN-7 und AIN-8 sind für 4-Leitertechnik mit PT100-Widerständen ausgelegt.
Die dafür notwendigen Versorgungsströme werden vom Sunny Boy Control Plus zur Verfügung
gestellt.
Konfiguration des Sensors
Die Konfiguration des Sensors entnehmen Sie der Installationsanleitung der Sunny
SensorBox.
Anschluss der Sensoren über einen Anschlussklemmblock
Verwenden Sie zum Anschluss an den Sunny Boy Control Plus den 25-poligen
Anschlussklemmblock (siehe Kapitel 8 „Zubehör“ (Seite 15)).
Anschluss PT100 Temperatursensor an "AIN-7" in 4-Leitertechnik
I+ am Sensor PIN 11 (PT100-I1+)
V+ am Sensor PIN 9 (AIN-7+)
V- am Sensor PIN 20 (AIN-7-)
I- am Sensor PIN 22 (PT100-I1-)
