SMA Solar Technology AG Auspacken
Installationsanleitung PT100UNR-IDE083510 7
3 Auspacken

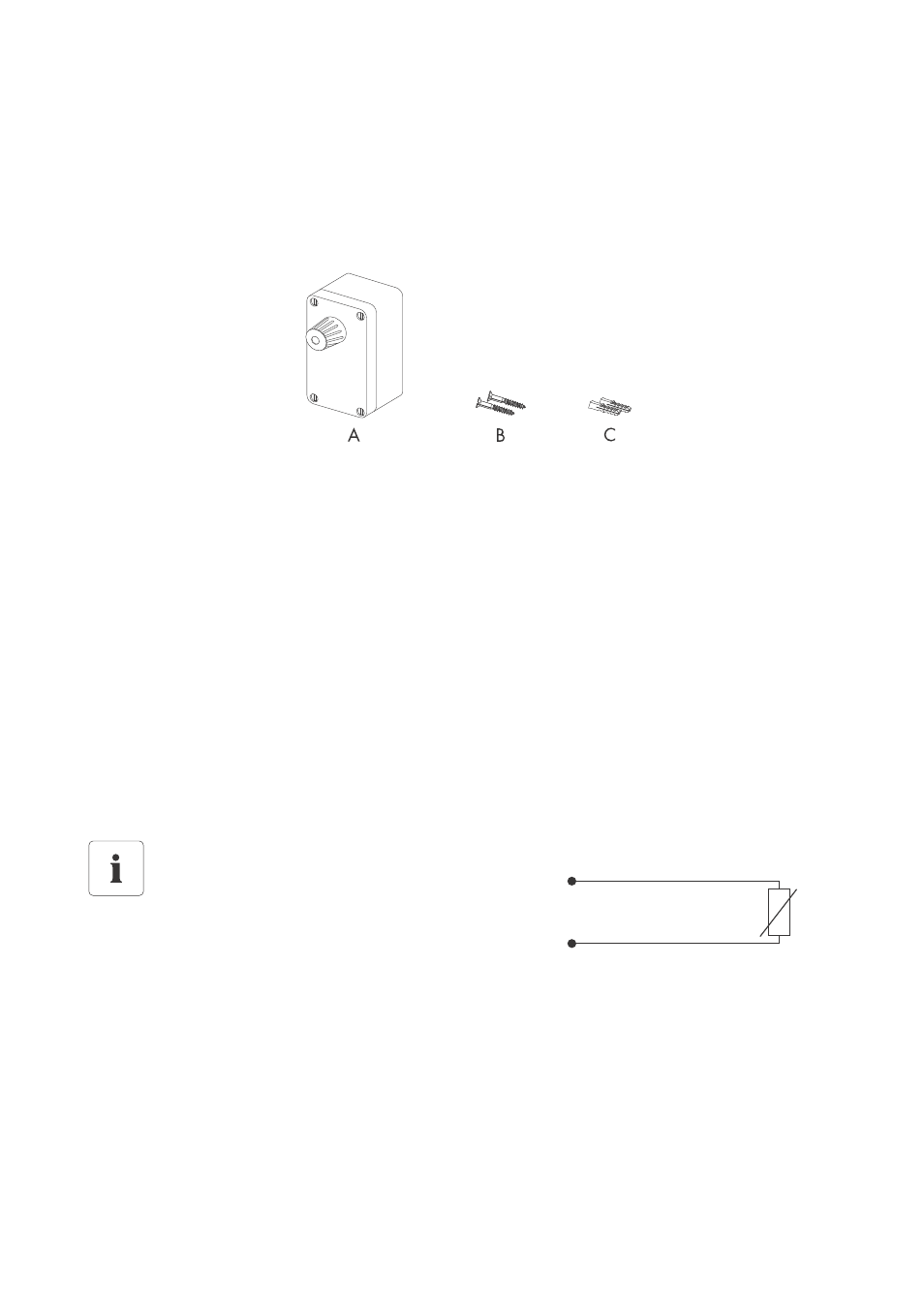

3.1 Lieferumfang
PT100U-NR
3.2 Umgebungstemperatursensor identifizieren
Sie können den Sensor über das Typenschild identifizieren. Das Typenschild befindet sich auf der
Innenseite des Deckels.
4 Montage und elektrischer Anschluss
Der Umgebungstemperatursensor PT100U kann an den Sunny Boy Control Plus oder an den Sunny
Central Control wahlweise über 2- oder 4-Leitertechnik angeschlossen werden. Die Anschlussleitung
ist bereitzustellen und wird durch eine Kabelverschraubung ins Gehäuseinnere geführt.
A 1 PT100U (Umgebungstemperatursensor)
B 2 Schrauben
C 2 Dübel
2-Leitertechnik
Beim Anschluss des Temperatursensor in 2-
Leitertechnik fließt der Leitungswiderstand in die
Messung mit ein. Das kann je nach
Leitungslänge zu Messungenauigkeiten führen.
Aus diesem Grund ist die 2-Leitertechnik nur für kurze Leitungslängen (maximal 3 m) oder
bei nicht so hohen Messgenauigkeitsansprüchen einzusetzen. Um die Messgenauigkeit zu
erhöhen, empfiehlt sich der Anschluss in 4-Leitertechnik.
