Elektrischer Anschluss SMA Solar Technology AG
18 AS-BoxL-IDE084410 Installationsanleitung
5.2 Anschluss der Verbraucher
Die Leitungen der Verbraucher werden in der Automatic Swtich Box über Sicherungselemente geführt.
Diese Sicherungen schützen die abgehenden Leitungen im Inselnetz-Betrieb vor Überlast. Beachten
Sie, dass im Inselnetz-Betrieb sowohl der Sunny Backup als auch die PV-Anlage die Verbraucher
versorgen können und die vorgeschaltete Sicherung auf der Netzseite nicht wirkt. Bestimmen Sie
anhand der Verlegeart der Leitung und den Installationsbedingungen die notwendige
Sicherungsstärke und setzen Sie entsprechende Sicherungseinsätze ein. Die maximal einsetzbaren
Sicherungseinsätze D02 mit einem Nennstrom von 63 A sind im Lieferumfang enthalten.
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
Selektivität der Schmelzsicherungen
In ungünstigen Konstellationen (z. B. zweimal der gleiche Sicherungswert in Reihe) kann
es vorkommen, dass keine Selektivität der einzufügenden Schmelzsicherungen zu vor- oder
nachgeschalteten Sicherungen erzielt werden kann. Dies ist bei der Komplexität des Sunny
Backup-Systems mit mehreren einspeisenden Quellen nicht vermeidbar.
Aderendhülsen
Setzen Sie bei Verwendung von feindrähtigen Leitungen Aderendhülsen ein.
Dies gilt nur für die Leitung, die an das Sicherungselement „F5 Backup Loads“
angeschlossen wird.

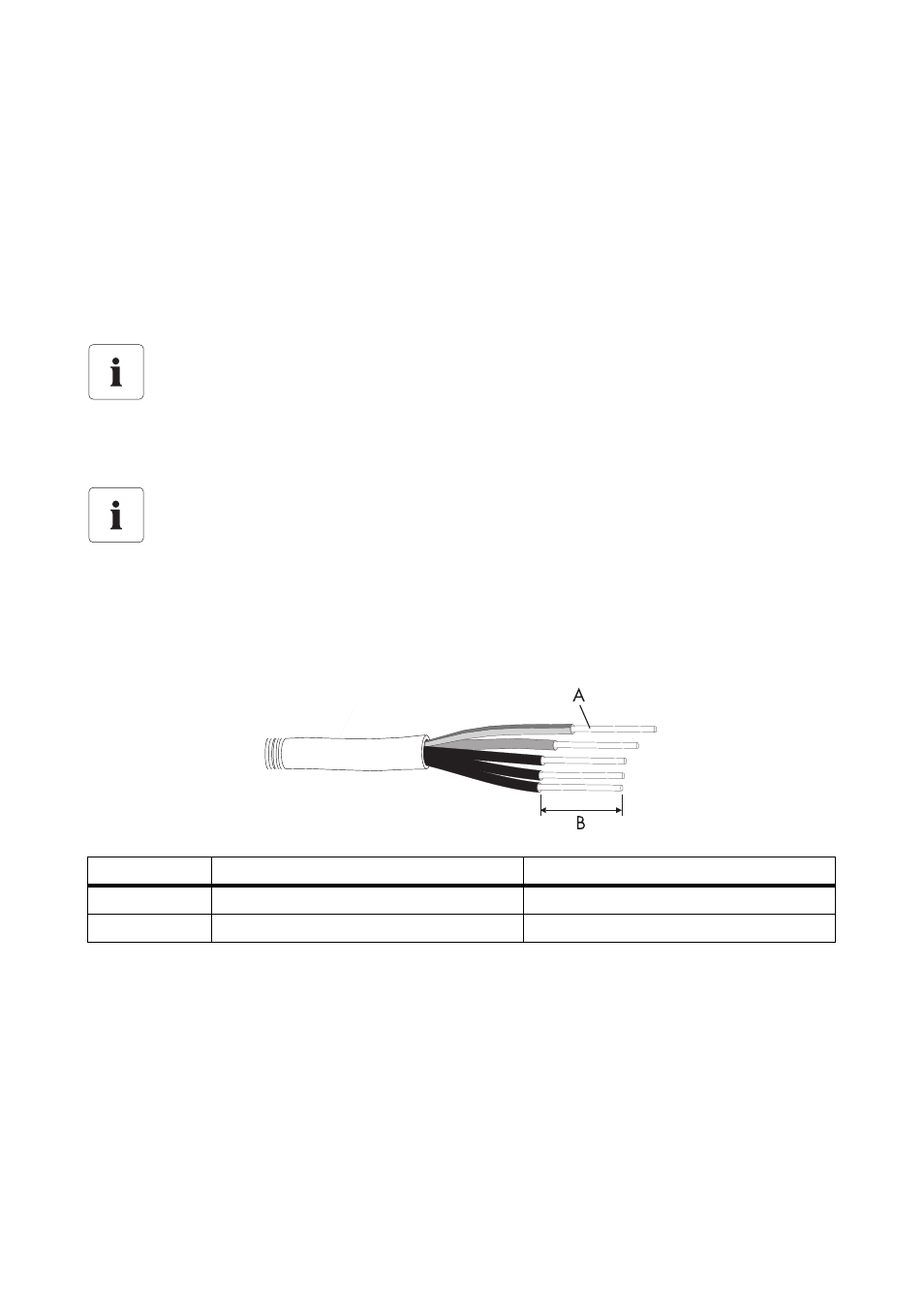

Objekt Beschreibung Wert
A Leitungsquerschnitt Max. 16 mm
2
B Abisolierlänge 18 - 20 mm
