5.2.2 Verbraucher anschließen
1. Geeignete Leitungsdurchführung für die Leitung der Verbraucher wählen und mit einem spitzen
Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung der Verbraucher durch die Leitungsdurchführung in das Innere der Automatic Switch
Box ziehen.

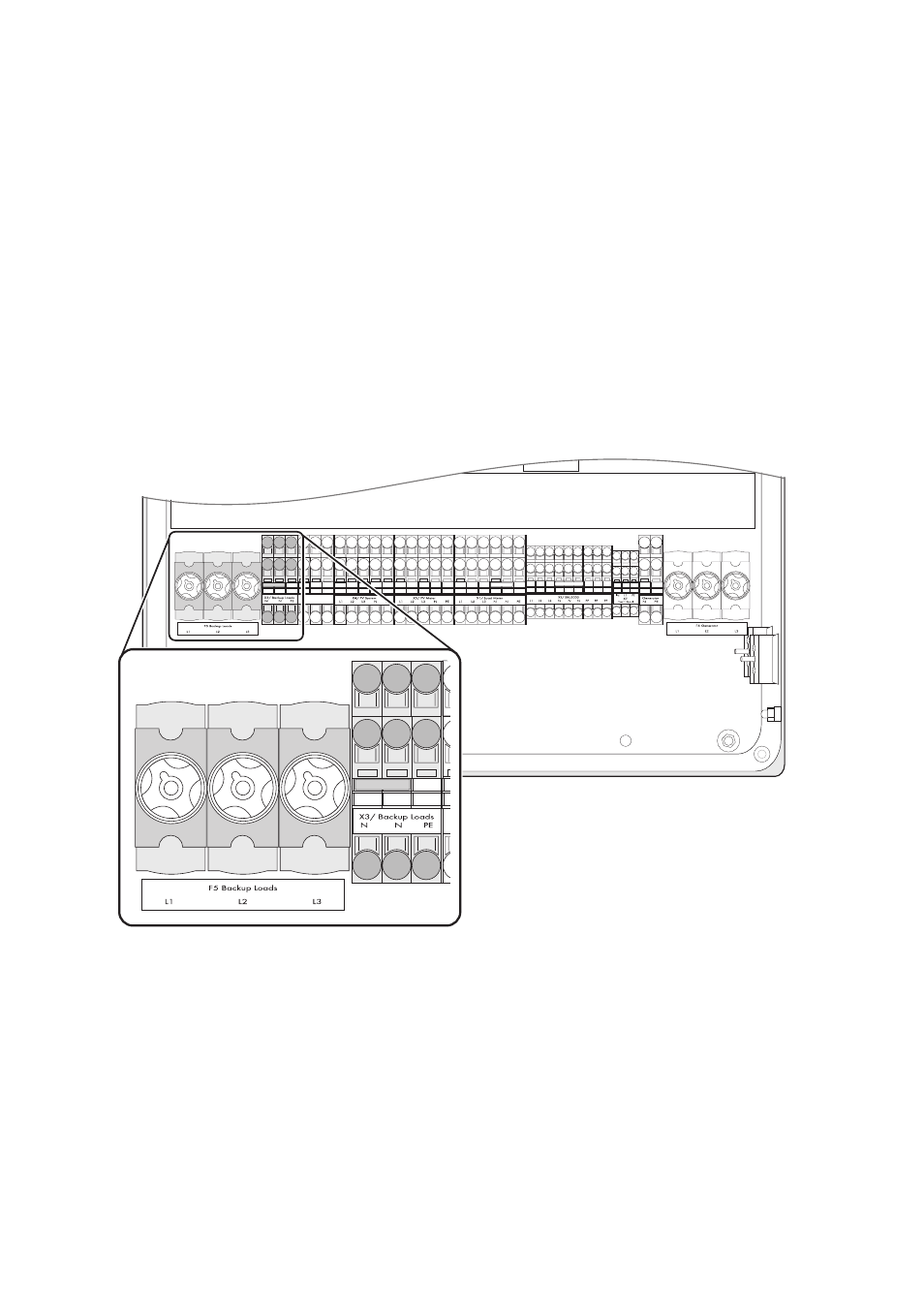

3. PE und N an die Anschlussklemme „X3/Backup Loads“ entsprechend der Beschriftung
anschließen. Die zweite Anschlussklemme „N“ wird nicht belegt.
4. L1, L2 und L3 entsprechend der Beschriftung an die Sicherungselemente „F5 Backup Loads“
anschließen.
☑ Die Verbraucher sind angeschlossen.
