SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung AS-BoxL-IDE084410 39
5.9.3 Kommunikationsleitung anschließen
Vorgehensweise beim Anschluss

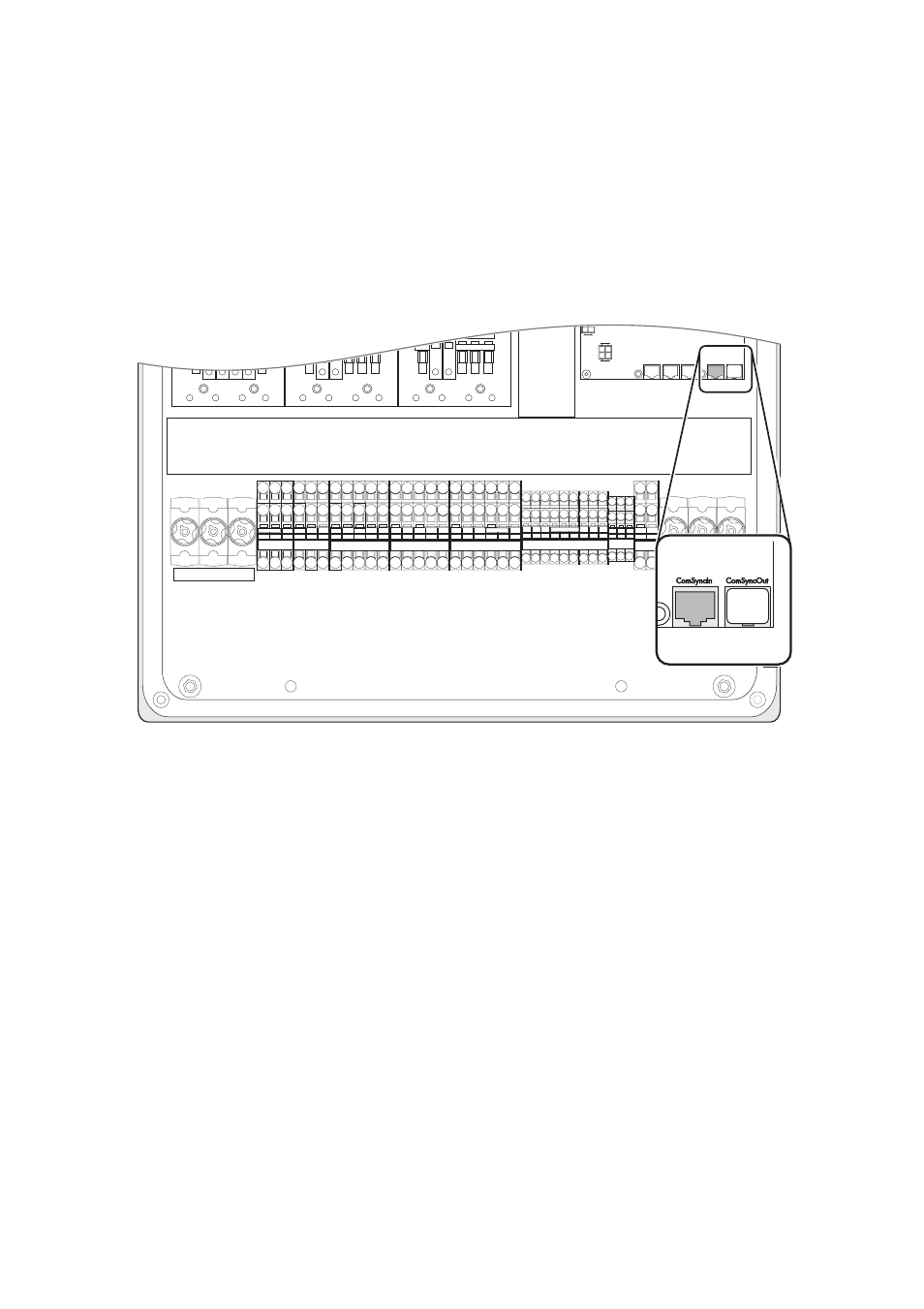

Stecken Sie die Kommunikationsleitung (schwarz) für den Sunny Backup Master in die „ComSyncIn“-
Buchse auf der Platine im Inneren der Automatic Swich Box. Lassen Sie den Abschlusswiderstand in
der „ComSyncOut“-Buchse gesteckt.
☑ Kommunikationsleitung ist angeschlossen.
ComSyncIn ComSyncIn ComSyncOut ComSyncOut Sl v2/L3 BackupVtgCur Sl v2/L3 BackupVtgCur Sl v1/L2 BackupVtgCur Sl v1/L2 BackupVtgCur Mstr/L1 BackupVtgCur Mstr/L1 BackupVtgCur
F6 Generator
L2 L1 L3
X3/ Backup Loads
N N PE
F5 Backup Loads
L2 L1 L3
X4/ PV System L1 L2 L3 N PE X5/ PV Meter L1 L2 L3 N PE Generator N PE
X2/ SBU5000
L1 L2 L3 N N N PE PE PE X1/ Load Meter L1 L2 L3 N N PE
IN L1 PE
X7 Feed in Signal
