Seite 19

SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
AS-BoxM-IDE091711
19
5.3 PV-Anlage anschließen
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Außerdem
ist die Leitung nach der netzseitig vorgeschalteten Sicherung auszuwählen.
Bei einem Sunny Backup-System mit Generatoranschluss ist zusäztlich die Absicherung der
Generatoreinspeisung zu beachten. Ist die Generatoreinspeisung an der Anschlussklemme „X6/
Generator“ höher abgesichert als die Zuleitung vom Einspeisezähler (vor „X5/PV Meter), muss die
abgehende Leitung der PV-Anlage (X4/PV System) auf diesen höheren Sicherungswert ausgelegt
werden.
Leitungsschutz
Die Automatic Switch Box ist nicht als Verteilungs- und Sicherungskasten für die PV-Anlage
vorgesehen. Zur Absicherung und Trennung muss ein Leitungsschutzschalter zwischen
Automatic Switch Box und PV-Anlage installiert werden. Beachten Sie hierzu die am
Installationsort geltenden Normen.
Anschluss anderer Energiequellen
An die Automatic Switch Box dürfen nur Energiequellen angeschlossen werden, für die
auch der entsprechende Tarif des Einspeisezählers gilt. Sie können anstatt einer PV-Anlage
auch andere Energiequellen (z. B. Kleinwindenergieanlagen) an die Automatic Switch Box
anschließen. Voraussetzung dafür ist, dass ein für die Energiequelle entsprechender
Einspeisezähler an die Automatic Switch Box angeschlossen ist.
Da nur ein Einspeisezähler an die Automatic Switch Box angeschlossen werden kann, ist
auch nur ein Tarif festgelegt. Somit ist der Anschluss einer PV-Anlage und einer
Kleinwindenergieanlage (Vermischung von Energiequellen) nicht möglich.

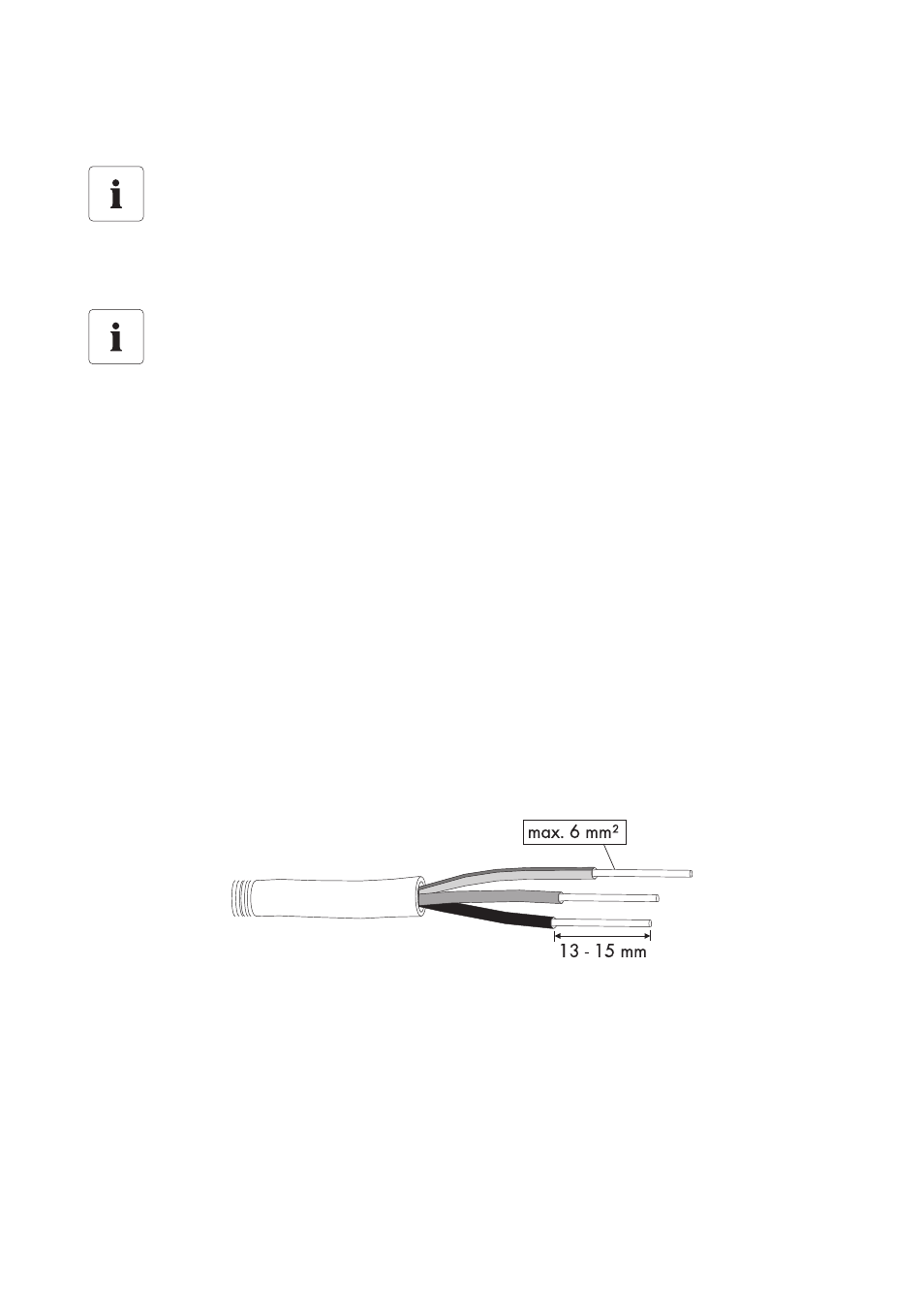

Leitungsquerschnitt
