SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung AS-BoxM-IDE091711 31
5.8 Generator anschließen (optional)
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
ACHTUNG!
Zerstörung der Leitungen durch falsche Leitungsauslegung.
• Erforderlichen Leitungsquerschnitt nach der Nennleistung des Generators
auswählen.
• Die Auslegung der Ausgangssicherung des Generators kann Einfluss auf die
Auslegung der Leitung zur PV-Anlage haben.
• Leitungen zur Automatic Switch Box erdschluss- und kurzschlusssicher verlegen,
wenn der Generator keine Ausgangssicherung hat. Alternativ - insbesondere bei
längeren Leitungswegen - einen zusätzlichen Sicherungskasten in der Nähe des
Generators installieren.
• Sicherungen einfügen und Leitung zum Generator vor Kurzschlussströmen aus dem
Netz und gegen Überlast schützen.
Aderendhülsen
Setzen Sie bei Verwendung von feindrähtigen Leitungen Aderendhülsen ein.
Dies gilt nur für die Leitung, die an das Sicherungselement „F6 Generator“ angeschlossen
wird.

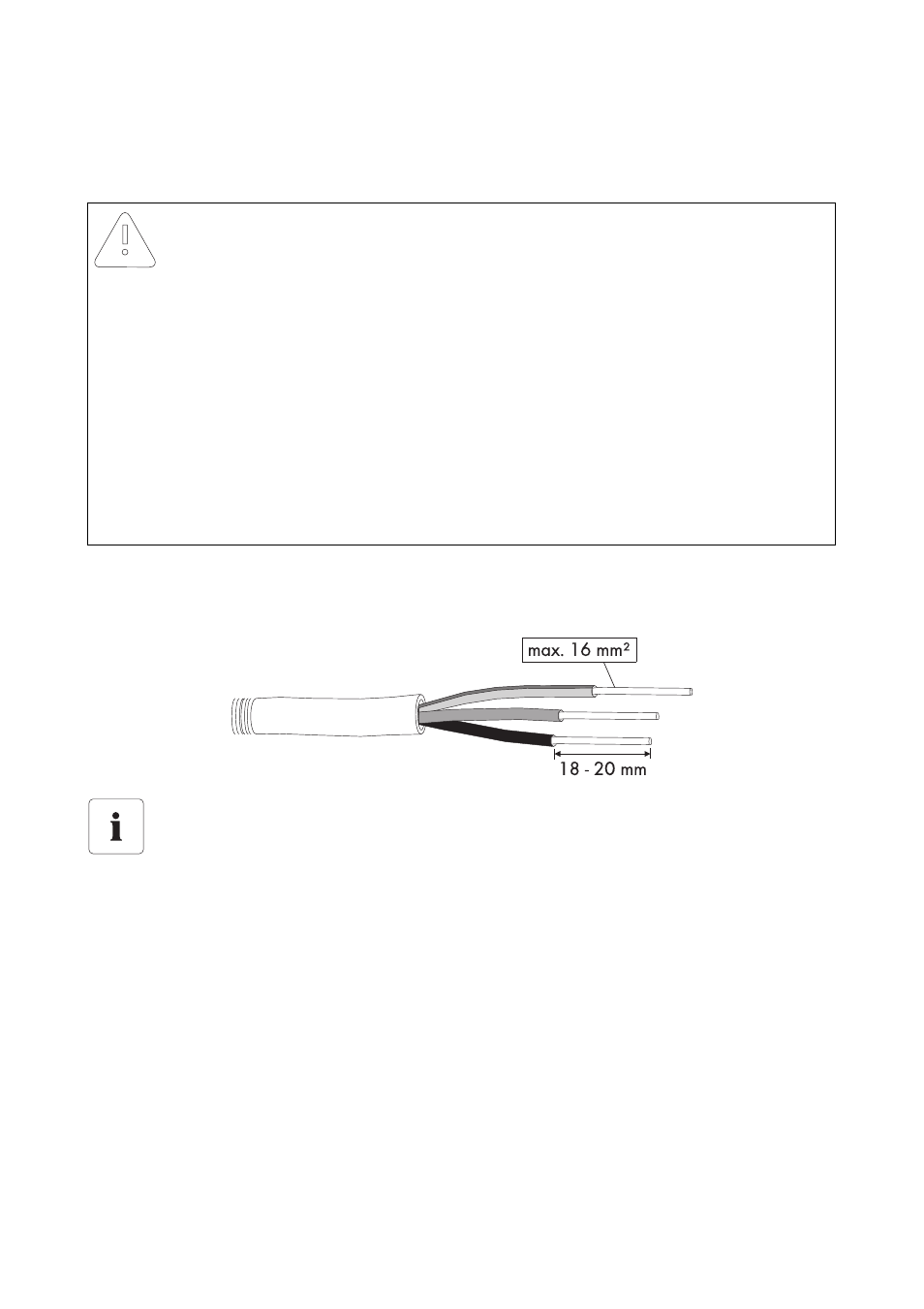

Leitungsquerschnitt
