Elektrischer Anschluss
SMA Solar Technology AG
26
AS-BoxM-IDE091711
Installationsanleitung
Vorgehensweise beim Anschluss
1. Geeignete Leitungsdurchführung für die Leitung des Bezugszählers wählen und mit einem
spitzen Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
2. Leitung des Bezugszählers durch die Leitungsdurchführung in das Innere der Automatic Switch
Box ziehen.

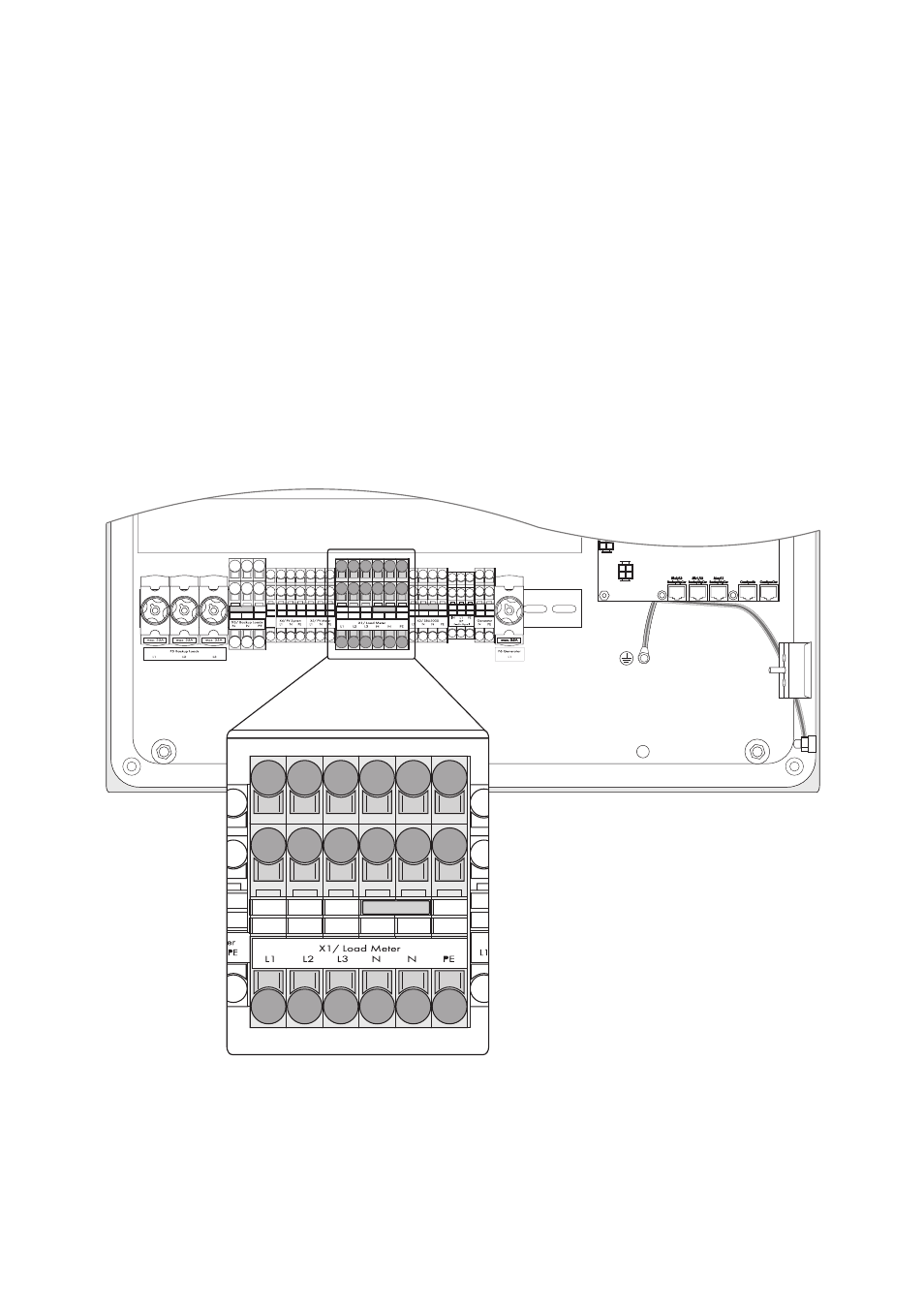

3. PE entsprechend der Beschriftung an die Anschlussklemme „X1/Load Meter“ anschließen.
4. L1 und gegebenenfalls (bei 3-phasigen Verbrauchern) L2 und L3 entsprechend der Beschriftung
an die Anschlussklemmen „X1/Load Meter“ anschließen.
5. N entsprechend der Beschriftung an die Anschlussklemmen „X1/Load Meter“ anschließen. Die
zweite Anschlussklemme „N“ wird nicht belegt.
☑ Der Bezugszähler ist angeschlossen.
