Seite 18
Prüfung mittels Spannungsmessung
Prüfen Sie jeden String der PV-Anlage nach folgendem Vorgehen auf Erdschluss.
Vorgehen:
1.
Lebensgefahr durch hohe Spannungen
• Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2, Seite 8).
2. Spannungen messen:
• Spannungen zwischen Pluspol und Erdpotenzial (PE) messen.
• Spannungen zwischen Minuspol und Erdpotenzial (PE) messen.
• Spannungen zwischen Plus- und Minuspol messen.
Wenn folgende Ergebnisse gleichzeitig vorliegen, liegt ein Erdschluss in der PV-Anlage
vor:
☑ Alle gemessenen Spannungen sind stabil.
☑ Die Summe der beiden Spannungen gegen Erdpotenzial entsprechen annähernd
der Spannung zwischen Plus- und Minuspol.
• Wenn ein Erdschluss vorliegt, über das Verhältnis der beiden gemessenen Spannungen
den Ort des Erdschlusses ermitteln und Erdschluss beseitigen.

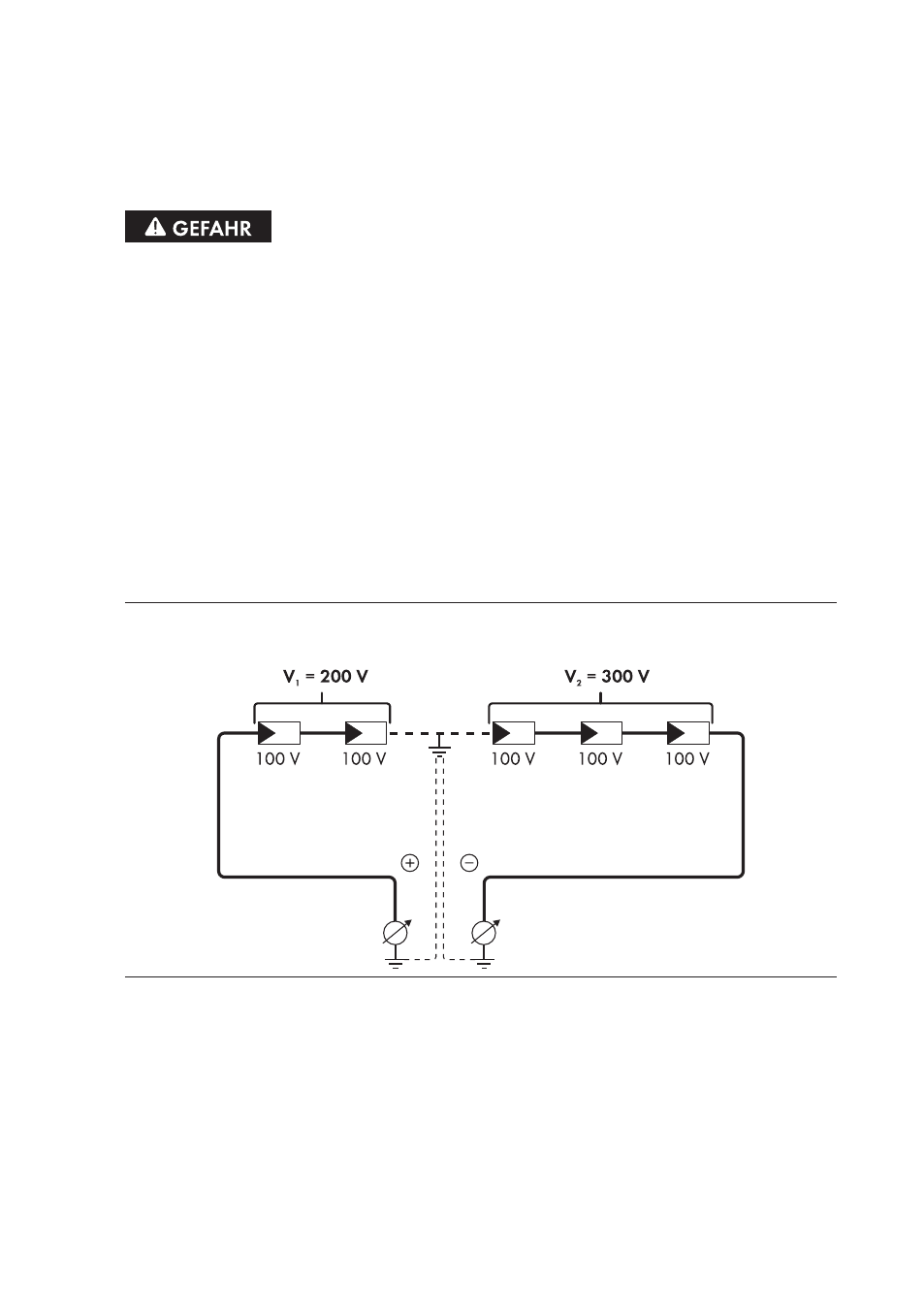

Beispiel: Ort des Erdschlusses
Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul.
3. Wenn kein eindeutiger Erdschluss messbar ist und die Meldung weiterhin angezeigt wird,
Isolationswiderstandsmessung durchführen.
4. Strings ohne Erdschluss wieder an den Wechselrichter anschließen und Wechselrichter wieder
in Betrieb nehmen (siehe Kapitel 5, Seite 23).
